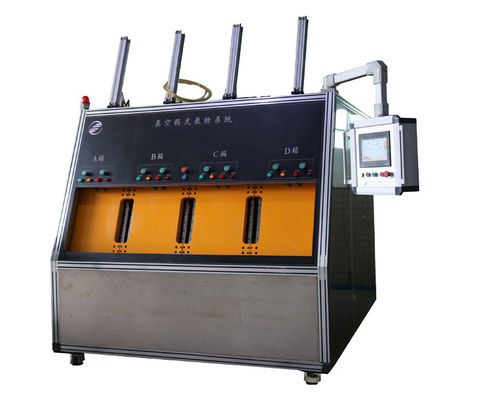

ऑटोमोटिव एयर कंडीशनिंग कंप्रेसर वैक्यूम हीलियम डिटेक्शन सिस्टम एयर टइटनेस टेस्ट उपकरण

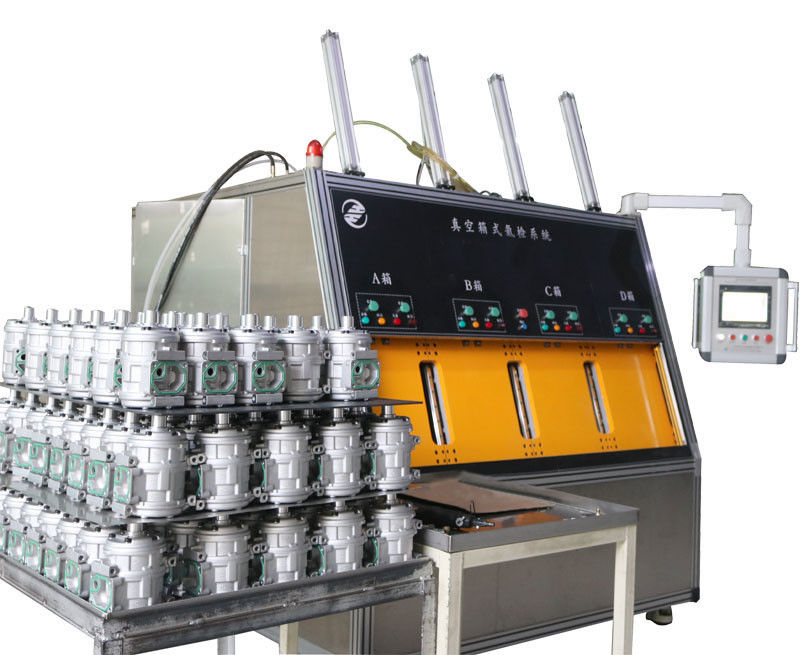

यह प्रणाली मोटर वाहन एयर कंडीशनिंग कंप्रेसर एयर-कसनेस परीक्षण के लिए उपयुक्त है, लेकिन खतरनाक सामग्रियों के रिसाव से बचने के लिए रेफ्रिजरेटर, एयर कंडीशनिंग के कंप्रेसर के सीलिंग प्रदर्शन का परीक्षण करने के लिए भी उपयुक्त है। यह परीक्षण प्रणाली उत्पादन लाइन में निर्माता के बड़े पैमाने पर उत्पादन पहचान के लिए उपलब्ध है।
सिद्धांत और संरचना:

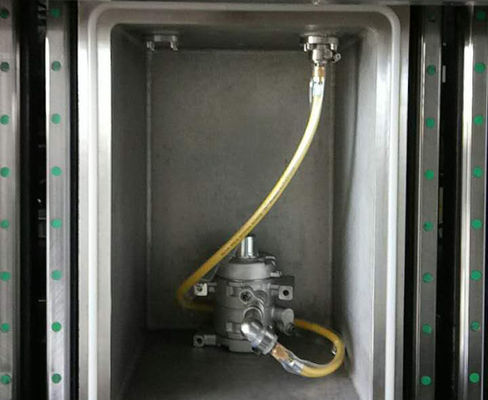

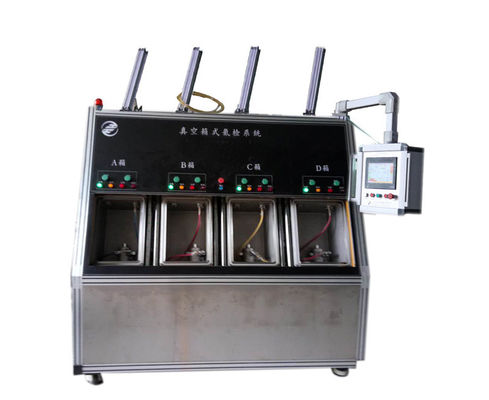

हीलियम के मूल रिसाव पहचान सिद्धांत के अनुसार, ट्रेसर गैस के रूप में हीलियम के साथ, कार्यक्षेत्र वैक्यूम कक्ष में रखा जाता है और इसमें हीलियम भर जाता है, फिर हीलियम रिसाव डिटेक्टर के माध्यम से कार्यक्षेत्र के रिसाव की सटीकता को सटीक और सटीक रूप से निर्धारित किया जा सकता है। सिस्टम चार वैक्यूम कक्षों का उपयोग करता है, ऑपरेटर वर्कपीस को वैक्यूम कक्षों में रखेगा, त्वरित कनेक्टर के साथ वर्कपीस इंटरफ़ेस को कनेक्ट करेगा। वैक्यूम चैम्बर दरवाजा बंद होने के बाद, सिस्टम स्वचालित रूप से बड़ी रिसाव और ताकत का पता लगाने, वैक्यूम, हीलियम भरने, ठीक रिसाव का पता लगाने, हीलियम वसूली और अन्य प्रक्रियाओं को पूरा कर सकता है। पूरा परीक्षण चक्र तेज और उच्च परिशुद्धता है।
तकनीकी पैमाने:
| workpiece | ऑटोमोटिव एयर कंडीशनिंग कंप्रेसर |
| निर्वात कक्ष | 4 (1 बड़ा + 3 छोटा) |
| वैक्यूम चैम्बर आकार | बड़ा कक्ष (1) लंबाई 350 मिमी * ऊंचाई 450 मिमी * दीप 300 मीटर
छोटा कक्ष (3) लंबाई 300 मिमी * ऊंचाई 450 मिमी * गहराई 300 मीटर |
| ट्रैसर गैस | हीलियम |
| हीलियम रिसाव दबाव | 3.0 एमपीए (कम होने के लिए समायोजित किया जा सकता है) |
| सकल रिसाव दबाव | 3.0 एमपीए (कम होने के लिए समायोजित किया जा सकता है) |
| प्वाइंट अस्वीकार करें | 1 जी / वर्ष (आर 134 ए) |
| टेस्ट साइकिल | औसत 30s / पीसी (4 कक्ष काम लिंक) |
| हीलियम भरने का समय | ≥70s |
मुख्य भाग:
हम अपने उपकरण स्थिरता और सटीकता सुनिश्चित करने के लिए अंतरराष्ट्रीय मशहूर ब्रांड घटकों को अपनाते हैं:
| वैक्यूम पंप | LAYBOLD |
| वैक्यूम गेज | INFICON |
| हीलियम मास स्पेक्ट्रोमीटर | एजीलेंट |
| पीएलसी | ओमरोन |
| विद्युत उपकरण | FUJI, श्नीडर, मित्सुबिशी |
लाभ:
1. तीसरे पक्ष अंशांकन संस्थान द्वारा कैलिब्रेटेड 1.0 ग्राम / वर्ष हीलियम मानक लीक के साथ सुसज्जित।
2. लागत प्रभावी: 0.5 एल वर्कपीस के लिए, प्रति दिन 8 घंटे 5000 टुकड़े का पता लगा सकते हैं, पहचान लागत 0.0029USD / पीसी तक कम हो सकती है।
3. उपकरण का ckg≥1.33
