उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| परिवेश के तापमान: | 23 ℃ ± 2 ℃ | त्रिज्या के अंदर: | 80M ± 2 एम |
|---|---|---|---|
| दहन सिलेंडर ऊंचाई: | 450 मिमी | परिमित प्रवाह छेद कवर का व्यास: | 40 ± 1mm |
| निकास गैस की प्रवाह दर: | 90mm / एस। | कांच के मोती: | 3-5 मिमी |
| हाई लाइट: | iec testing equipment,laboratory test equipment |
||

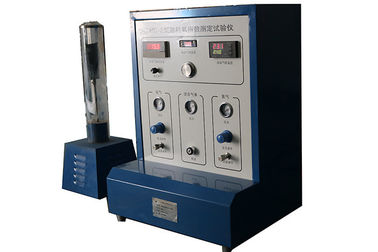

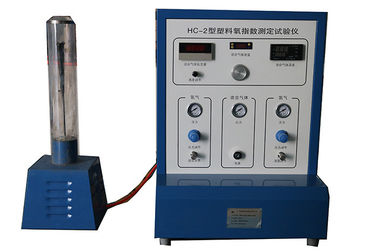

प्लास्टिक ऑक्सीजन इंडेक्स विधि परीक्षण उपकरण ISO4589-1 जल परीक्षण व्यवहार मशीन जल रहा है
मानक
यह ऑक्सीजन इंडेक्स-भाग 1 द्वारा जलती हुई व्यवहार के आईएसओ 4589-1 प्लास्टिक-निर्धारण पर आधारित है: मार्गदर्शन और आईएसओ 4589-1 ऑक्सीजन इंडेक्स-भाग 1 द्वारा जलन व्यवहार का प्लास्टिक-निर्धारण: परिवेश-तापमान परीक्षण।
आवेदन
यह उपकरण ऑक्सीजन इंडेक्स दहन के परीक्षण के लिए उपयुक्त है और नमूना जो नमूना की मोटाई 10.5 मिमी से कम है, निर्दिष्ट परीक्षण स्थितियों के तहत ऑक्सीजन और नाइट्रोजन मिश्रित प्रवाह में सीधे और आत्म-ब्रेसिड हो सकती है। परीक्षण स्थान जहां नमूना के दहन के लिए आवश्यक न्यूनतम ऑक्सीजन एकाग्रता सूचकांक बनाए रखा जाता है। यह 100 किलो / मीटर सजातीय ठोस सामग्री, टुकड़े टुकड़े वाली सामग्री या फोम सामग्री से अधिक स्पष्ट घनत्व के साथ नमूना पर भी लागू होता है, और कुछ फोम सामग्री जिनके स्पष्ट घनत्व ऑक्सीजन में 100 किलो / मीटर से कम है और निर्दिष्ट परीक्षण स्थितियों के तहत नाइट्रोजन मिश्रित प्रवाह होता है। परीक्षण साइट जहां नमूना के दहन के लिए आवश्यक न्यूनतम ऑक्सीजन एकाग्रता सूचकांक बनाए रखा जाता है।
पैरामीटर
| परिवेश का तापमान | 23 ℃ ± 2 ℃ |
| दहन सिलेंडर | एक मुहरबंद टैंक में रखा गया |
| दहन सिलेंडर ऊंचाई | 450mm |
| त्रिज्या के अंदर | 80M ± 2 एम |
| परिमित प्रवाह छेद कवर का व्यास | 40 ± 1mm |
| निकास गैस की प्रवाह दर | 90mm / एस। |
| कांच के मोती | 3-5 मिमी |
| नाइट्रोजन मिश्रण प्रवाह का तापमान | 23 ℃ ± 2 ℃ |
| दहन सिलेंडर में मिश्रित गैस की प्रवाह दर | 40 ± 2 |
| दहन सिलेंडर में मिश्रण गैस का तापमान | 23 ℃ ± 2 ℃ |
स्थापना
1. उपयोगकर्ताओं को ISO4589-1 मानक सावधानीपूर्वक पढ़ना चाहिए, मानक में विभिन्न परीक्षण सूचकांक की आवश्यकताओं से परिचित होना और मास्टर करना, उपकरण की संरचना को समझना, और यह जानना चाहिए कि उपकरण पैरामीटर की आवश्यकताओं को कैसे पूरा करते हैं।
इस परीक्षण में, ऑपरेटर के ऑपरेशन विधि और पैरामीटर के समायोजन का परीक्षण परिणामों पर बहुत अधिक प्रभाव पड़ता है। परीक्षक को मानक को ध्यान से पढ़ना चाहिए और परीक्षण को दोहराने योग्य बनाने के लिए मानक की आवश्यकताओं और चरणों के अनुसार सख्ती से संचालन करना चाहिए।
इस परीक्षण में, ऑपरेटर के ऑपरेशन विधि और पैरामीटर के समायोजन का परीक्षण परिणामों पर बहुत अधिक प्रभाव पड़ता है। परीक्षक को मानक को ध्यान से पढ़ना चाहिए और परीक्षण को दोहराने योग्य बनाने के लिए मानक की आवश्यकताओं और चरणों के अनुसार सख्ती से संचालन करना चाहिए।
2. नमूना उपकरणों का नियंत्रण बॉक्स उपयुक्त ऑपरेटिंग टेबल पर रखा जाता है और दहन सिलेंडर को निकास प्रशंसक के साथ एक सीलबंद बॉक्स में रखा जाता है। दहन सिलेंडर और थर्मोकूपल को नियंत्रण बॉक्स में कनेक्ट करें और इलेक्ट्रिक हीटिंग ट्यूब के कनेक्शन, सेमीकंडक्टर कूलर और नियंत्रण बॉक्स के बीच कनेक्शन लाइन कनेक्ट करें, नियंत्रण कक्ष 220V बिजली की आपूर्ति कनेक्ट करें।
3. ए रबर ट्यूब का उपयोग नियंत्रण बॉक्स पर इंटरफेस के लिए ऑक्सीजन सिलेंडर पर दबाव राहत वाल्व के कम दबाव वाले दबाव को जोड़ने के लिए किया जाता है, और नाइट्रोजन सिलेंडर पर दबाव राहत वाल्व के कम दबाव वाले अंत के बीच कनेक्शन और नियंत्रण बॉक्स पर इंटरफेस। यादृच्छिक लगाव 8 एमएम के साथ एक प्लास्टिक पाइप का उपयोग नियंत्रण बॉक्स में और दहन सिलेंडर के नीचे फास्ट इंटरफेस को जोड़ने के लिए किया जाता है।
4. सिलेंडर के नीचे एल्यूमीनियम प्लेट में थर्मोकूपल तापमान संवेदक (लगभग 2 एमएम नीले तार व्यास) के सिर को एक छोटे छेद में डालें।

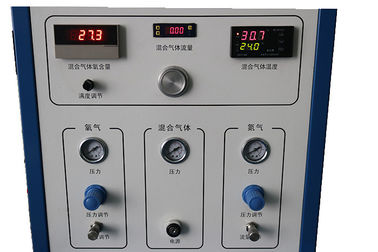

5. जब उपकरण की बिजली की आपूर्ति चालू होती है, तापमान सेंसर, हीटिंग और प्रशीतन प्रणाली स्वचालित रूप से काम करती है, और दहन सिलेंडर का तापमान 23 ℃ ± 2 ℃ तक पहुंच जाता है। यह नियंत्रण कक्ष पर ऑक्सीजन घुमा सकता है और समायोजित कर सकता है नाइट्रोजन दबाव reducer का दबाव बटन, और पैनल पर ऑक्सीजन बनाने और नाइट्रोजन दबाव गेज 0.1 एमपी बनाने के लिए पैनल पर दबाव गेज का निरीक्षण करें।
6. यादृच्छिक लगाव छिद्रित प्लेट और धातु जाल दहन सिलेंडर में घुड़सवार होते हैं। मानव ग्लास मोती के लिए, ऊपरी परत छिद्रित प्लेट धातु जाल स्थापित करें। परीक्षण के नमूने के अनुसार, उपयोग किए जाने वाले समर्थन रॉड पर स्थापित होने के लिए उचित नमूना स्थिरता का चयन करें।
मिश्रित गैसों की कुल प्रवाह दर का निर्धारण
7. मानक निर्दिष्ट करता है कि दहन सिलेंडर में मिश्रित गैस की प्रवाह दर 40 ± 2 मिमी / एस है।
मिश्रित गैसों की कुल प्रवाह दर की गणना के लिए फॉर्मूला: क्यू = वीएस
सूत्र में: क्यू: मिश्रण गैस प्रवाह दर वी: मिश्रण गैस वेग एस: दहन सिलेंडर अनुभाग क्षेत्र
उपकरण के दहन सिलेंडर का व्यास 80 मिमी है।
क्यू = 0.04²xπx0,04x60x1000 = 12.05 ± 0.6L / मिन
(यदि सिलेंडर का व्यास बदलता है, तो मिश्रण की कुल प्रवाह दर को फिर से गणना की जानी चाहिए)
8. ऑक्सीजन समायोजन घुंडी समायोजित करें, 0.1 एमपी दबाव के तहत 12.05 एल / मिनट में ऑक्सीजन प्रवाह करें। द्रव्यमान फ्लोमीटर का संकेत मूल्य 12.05 है। जब थर्मामीटर पर तापमान 23 ℃ ± 2 ℃ पर स्थिर होता है, तो ऑक्सीजन सामग्री मीटर का संकेत मूल्य 99.8-99.9 तक समायोजित किया जाना चाहिए, जिसे छोटे ओपनर के साथ ऑक्सीजन सामग्री तालिका पर छोटे परिवर्तनीय प्रतिरोध द्वारा समायोजित किया जा सकता है यादृच्छिक लगाव।
ऑक्सीजन समायोजन बटन को बंद करके और नाइट्रोजन समायोजन घुंडी खोलकर, नाइट्रोजन प्रवाह दर 0.1 एमपी दबाव के तहत 12.05 एल / मिनट तक पहुंच सकती है, यानी, द्रव्यमान फ्लोमीटर का संकेत मूल्य 12.05 है। जब थर्मामीटर पर तापमान 23 ℃ ± 2 ℃ पर स्थिर होता है, तो ऑक्सीजन सामग्री मीटर का मान 0-0.1 के रूप में व्यक्त किया जाना चाहिए।
इंतिहान
1. मानक के अनुसार 15 या अधिक नमूने तैयार करें।
नमूना की तैयारी
स्व-ब्रेस्ड सामग्री के नमूने की तैयारी
स्वयं ब्रेस सामग्री को काटने के लिए यादृच्छिक परिशिष्ट डंबेल चाकू का उपयोग करना, जिसे छिद्रण मशीन के साथ 15 टुकड़ों या उससे अधिक में परीक्षण करने की आवश्यकता है या स्वयं समर्थित सामग्री के 15 टुकड़ों को काटने के लिए अन्य तरीकों का उपयोग करें।
गैर-ब्रेसिड सामग्री के नमूनों की तैयारी
कैंची या अन्य तरीकों से गैर-आत्म-ब्रेसिड सामग्रियों के 15 नमूने या 140x50 मिमी नमूने के नमूने काट लें।
2. मानक के अनुसार उपयुक्त नमूना स्थिरता का चयन करें और इसे दहन सिलेंडर में समर्थन फ्रेम में स्थापित करें।
3. नमूना स्थापित करें, ग्लास ट्यूब को कवर करें, और प्रवाह कवर के ऊपरी छोर को कवर करें।
4। परीक्षण कार्यक्रम के अनुसार, 12 एल / मिनट प्रवाह दर के साथ मिश्रण गैस, नियंत्रण कक्ष पर ऑक्सीजन दबाव और नाइट्रोजन दबाव 0.1 एमपी हैं। ऑक्सीजन और नाइट्रोजन की प्रवाह दर ज्ञात और अज्ञात ऑक्सीजन सूचकांक द्वारा निर्धारित की जाती है नमूना।
जब सामग्री की ऑक्सीजन सूचकांक ज्ञात होती है और दहन द्वारा पुष्टि की आवश्यकता होती है और मानक के मुताबिक, ज्ञात ऑक्सीजन सूचकांक 25 है, तो लौटने वाली लौ की लंबाई स्टॉपवॉच द्वारा दर्ज की जाती है। यदि फैलाने का समय पर्याप्त नहीं है या जिस तरह से आग बुझ जाती है, तो ऑक्सीजन बढ़ाना चाहिए, और नाइट्रोजन को बढ़ाया जाना चाहिए।
जब सामग्री का ऑक्सीजन सूचकांक अज्ञात है, तो 18 की ऑक्सीजन इंडेक्स से शुरू करना आवश्यक है:
शुरुआती ऑक्सीजन सामग्री मान को 18,0 के रूप में लें, मिश्रित गैस की कुल प्रवाह दर 12.05 एल / मिनट है। नियंत्रण कक्ष पर नियंत्रक के तापमान को नियंत्रित करें चाहे वह 23 ℃ ± 2 ℃ हो, तो तापमान मिश्रण गैस 23 ℃ ± 2 ℃ के लिए स्थिर है, और 30 एस के बाद नमूना जला दिया जाता है। मानक के अनुसार, नीचे फैली लौ की लंबाई स्टॉपवॉच द्वारा दर्ज की जाती है। यदि फैलाने का समय पर्याप्त नहीं है या जिस तरह से आग बुझ जाती है, तो ऑक्सीजन बढ़ाना चाहिए, और नाइट्रोजन को बढ़ाया जाना चाहिए।
5. यह देखा गया है कि नियंत्रण कक्ष पर थर्मामीटर का संकेत तापमान 23 ℃ ± 2 ℃ है। यदि तापमान 23 ℃ ± 2 ℃ से कम है, तो हीटिंग बटन को मिश्रण गैस को गर्म करने के लिए खोला जाना चाहिए, ताकि मिश्रण गैस 23 ℃ ± 2 ℃ पर आग लग सकती है। मिश्रण मिश्रण का तापमान 23 ℃ ± 2 ℃ है, नमूना 30 एस के बाद जला दिया जाना चाहिए।
6. एफ 2 मिमी नोजल के साथ एक इग्निटर स्थापित किया गया है (ब्यूटेन टैंक उपयोगकर्ता द्वारा खरीदा जाएगा)। ब्यूटेन क्षेत्र में गैस की मात्रा समायोजित करें और नोजल लौ को जलाएं ताकि लौ की लंबाई 16 ± 4 मिमी हो और नमूना मानक द्वारा निर्धारित विधि और समय के अनुसार जला दिया जा सके।
7. यदि नमूना को जलाया नहीं जा सकता है, ऑक्सीजन के प्रवाह में वृद्धि, या एक ही समय में नाइट्रोजन के प्रवाह को कम करें। मानक के अनुसार, मिश्रण की ऑक्सीजन एकाग्रता में वृद्धि। किस ऑक्सीजन को जोड़ा या घटाया जाता है, उसी मात्रा में नाइट्रोजन को कम या एक साथ बढ़ाया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि मिश्रण की कुल प्रवाह दर 12.05 एल / मिनट पर बनाए रखा जाए।
8. बर्निंग: एक फटर इग्निटिंग , दहन समय स्टॉपवॉच के साथ दर्ज किया गया था और दहन की लंबाई देखी गई थी, और एक नमूना के दहन प्रदर्शन का मूल्यांकन मानक के अनुसार किया गया था।
9. एक परीक्षण के आधार पर मिश्रित गैस की ऑक्सीजन एकाग्रता में वृद्धि या कमी का निर्धारण करें, और अगले परीक्षण के साथ आगे बढ़ें।
10. मानक की आवश्यकताओं और चरणों के अनुसार, शेष नमूनों का परीक्षण पूरा करें, के मान की गणना करें, और नमूना के मानक विचलन के अनुसार।
विद्युत योजनाबद्ध आरेख (संलग्न तस्वीर)
