उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वैक्यूम चैंबर: | 2 | ट्रैसर गैस: | हीलियम |
|---|---|---|---|
| प्वाइंट अस्वीकार करें: | 2 जी / y | समय चक्र: | 100s / कक्ष |
| हीलियम रिकवरी: | वसूली दर ≥95% | workpiece: | ऑटोमोटिव कंडेनसर और वाष्पीकरणकर्ता |
| हाई लाइट: | helium leak detection,helium leak test equipment |
||

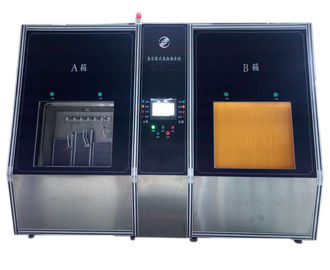

मोटर वाहन कंडेनसर और वाष्पीकरण के लिए वैक्यूम चैंबर हीलियम लीक डिटेक्शन सिस्टम

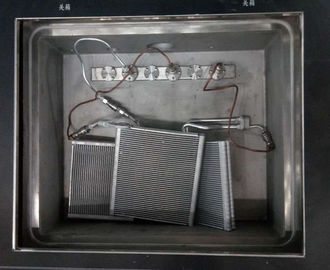

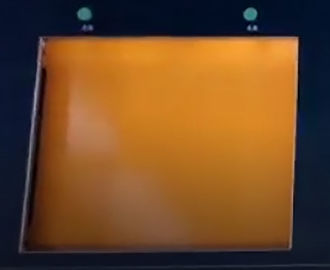

वैक्यूम चैम्बर हीलियम लीक डिटेक्शन सिस्टम में दो वैक्यूम कक्ष हैं, दो वैक्यूम बक्से काम करते हैं। वर्कपीस वैक्यूम कक्ष में रखा जाता है और त्वरित कनेक्टर से जुड़ा होता है। इसके बाद, वैक्यूम कक्ष पर दरवाजा बटन एक ही समय में दबाया जाता है। दरवाजा स्वचालित रूप से बंद हो जाता है और परीक्षण चक्र शुरू हो जाता है। वैक्यूम चैम्बर दरवाजे के दोनों किनारों पर ग्राउटिंग रक्षक स्थापित किए जाते हैं ताकि यह सुनिश्चित किया जा सके कि दरवाजा बंद होने पर कक्ष दरवाजे के आंदोलन में हस्तक्षेप करने वाली कोई वस्तु नहीं है।
एक बार दरवाजे बंद हो जाने के बाद, इस कक्ष का पता लगाने चक्र शुरू हो गया है। इस बिंदु पर ऑपरेटर ऑपरेशन के लिए दूसरे कक्ष में जा सकता है।
तकनीकी पैमाने:
| workpiece | ऑटोमोटिव कंडेनसर और वाष्पीकरणकर्ता | |||
| निर्वात कक्ष | एक चैंबर (टेस्ट कंडेनसर) | एक चैंबर (टेस्ट वाष्पीकरण) | ||
| आकार | 750X620X220mm | आकार | 750X620X220mm | |
| कार्य स्टेशन | 6 | कार्य स्टेशन | 3 | |
| सकल लीक टेस्ट के लिए दबाव | नाइट्रोजन / संपीड़ित वायु 3.5 एमपीए (डाउनवर्ड एडजस्टेबल) | |||
| ट्रैसर गैस | हीलियम | |||
| प्वाइंट अस्वीकार करें | 2 जी / y | |||
| ललित लीक टेस्ट का दबाव | 4.0 एमपीए (डाउनवर्ड एडजस्टेबल) | |||
| समय चक्र | 100s / कक्ष | |||
| हीलियम रिकवरी | वसूली दर ≥95% | |||
मुख्य विन्यास:
| वैक्यूम पंप | BAOSI |
| वैक्यूम गेज | INFICON |
| रिसाव डिटेक्तार | AGILENT |
| विद्युत चुम्बकीय वाल्व | पार्कर |
| दबाव संवेदक | DANFOSS |
| पीएलसी | OMRON |
| टच स्क्रीन | WEINVIEW |
| विद्युत उपकरण | फ़ूजी, SCHNEIDER, MITSUBISHI और आदि |
| हीलियम एकाग्रता डिटेक्टर | HongCe |
हमारे सिस्टम में एक स्वचालित अंशांकन प्रक्रिया है जो नियमित सटीक अंशांकन करने में बहुत आसान बनाता है। कैलिब्रेटेड सिस्टम वर्कपीस की समग्र रिसाव दर को सटीक रूप से निर्धारित करता है।
सिस्टम का दैनिक निरीक्षण: मानक रिसाव गेज (जो दैनिक निरीक्षण के लिए समर्पित है) कार्यक्षेत्र का निरीक्षण करने के लिए अनुकरण करता है, और सिस्टम सटीकता के ऑनलाइन अंशांकन को संसाधित करता है, सिस्टम की सटीकता और विश्वसनीयता की स्थिरता को पूरी तरह से सुनिश्चित कर सकता है ऑपरेशन का।
मानक रिसाव गेज
मुख्य मेनू और फ़ंक्शन बटन स्क्रीन पर हैं, हो सकता है:
* मैन्युअल रखरखाव
* पैमाना सेटिंग
* परीक्षण स्थिति की निगरानी:
* दोष अलार्म और आत्म निदान
* उत्पादन डेटा आंकड़े
सॉफ्टवेयर
वैक्यूम हीलियम का पता लगाने:
जब वैक्यूम कक्ष निकालने के लिए सेट रिसाव का पता लगाने के दबाव तक पहुंच जाता है, और साथ ही बॉक्स में वर्कपीस को निकालने के लिए, सिस्टम वैक्यूम कक्ष में हीलियम सिग्नल का पता लगाता है, और इस सिग्नल के लिए शून्य दबाता है, और तो कार्यक्षेत्र 4.0 एमपीए (नीचे समायोज्य) हीलियम गैस से भरा है। जब वर्कपीस में हीलियम दबाव सेट मूल्य तक पहुंच जाता है, तो रिसाव डिटेक्टर प्रक्रिया कार्यक्षेत्र को पहचानता है।
यदि रिसाव डिटेक्टर को एक हीलियम सिग्नल मिलता है जो सेट वैल्यू से अधिक है, तो यह इंगित करता है कि वर्कपीस में एक अच्छी रिसाव है। प्रणाली एक रिसाव अलार्म जारी करता है। ऑपरेटर पुष्टिकरण बटन दबाता है, फिर वायुमंडल भरने के बाद वैक्यूम कक्ष स्वचालित रूप से खोला जाता है। ऑपरेटर वर्कपीस से त्वरित कनेक्टर को अलग कर सकता है, वर्कपीस को अनलोड कर सकता है और तदनुसार इसे चिह्नित कर सकता है।
यदि रिसाव डिटेक्टर को एक हीलियम सिग्नल नहीं मिलता है जो सेट वैल्यू से अधिक है, तो यह इंगित करता है कि पता लगाया गया वर्कपीस लीक नहीं हो रहा है, सिस्टम पास सिग्नल देता है, और वर्कपीस का हीलियम स्वचालित रूप से पुनर्प्राप्त हो जाता है। उसी समय हीलियम बरामद होने के बाद, प्रणाली वैक्यूम कक्ष को हवा के साथ भरती है। जब वैक्यूम कक्ष का दबाव वायुमंडलीय दबाव में बढ़ता है और कार्यक्षेत्र की हीलियम वसूली प्रक्रिया पूरी हो जाती है, तो वैक्यूम कक्ष दरवाजा स्वचालित रूप से खोला जाता है और पहचान प्रक्रिया पूरी हो जाती है।
