उत्पत्ति के प्लेस: | चीन में बना |
ब्रांड नाम: | HongCe |
प्रमाणन: | CE, ROSH, FCC (Cost Additional) |
मॉडल संख्या: | HHMZ |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiate |
पैकेजिंग विवरण: | प्लाईवुड |
प्रसव के समय: | 3 महीने |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति सेट 3 महीने |
हीलियम डिटेक्टर: | एजीलेंट / Leybold / Inficon | लीक डिटेक्शन दर: | 1.05E-6Pa.m3 / सेकंड |
---|---|---|---|
परीक्षण चक्र: | 15s / पीसी | हीलियम रिकवरी दर: | ≥95% |
हाई लाइट: | हीलियम रिसाव का पता लगाने,हीलियम रिसाव परीक्षण |

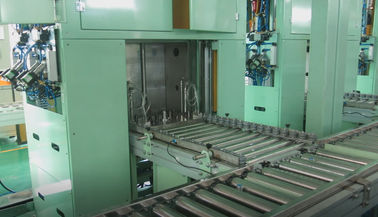

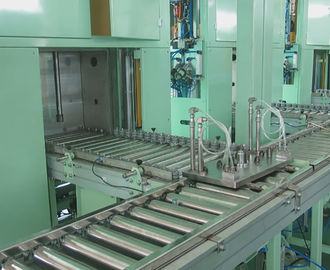

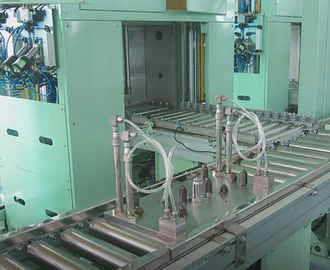

मोटर वाहन एयर कंडीशनिंग घटक के लिए स्वचालित वैक्यूम चैम्बर हीलियम लीक डिटेक्शन लाइन
प्रणाली अत्यधिक स्वचालित है। कार्यक्षेत्रों को लोड / अनलोड करने के अलावा, अन्य चरण स्वचालित रूप से सिस्टम द्वारा नियंत्रित और संचालित होते हैं, जिनमें निम्न शामिल हैं:
स्वचालित रूप से क्लैंपिंग और कार्यक्षेत्रों को सील करना, वर्कपीस को खाली करना, सकल रिसाव का पता लगाना, सकल रिसाव का पता लगाने के बाद ठीक / एनजी उत्पादों को सॉर्ट करना, और हेलीकियम वर्कपीस में भरना;
स्वचालित रूप से वर्कपीस को वैक्यूम कक्षों में स्थानांतरित करें, ठीक रिसाव का पता लगाने, और स्वचालित रूप से परीक्षण परिणामों को भेदभाव करें;
ठीक रिसाव पहचान के बाद ठीक / एनजी उत्पादों को सॉर्ट करना;
स्वचालित रूप से हीलियम गैस पुनर्प्राप्त करें।
इसलिए, पूरी प्रक्रिया के लिए केवल एक ऑपरेटर की आवश्यकता है।
मूल तकनीकी संकेतक:
टेस्ट वर्कपीस | मोटर वाहन / एयर कंडीशनर घटक |
वर्कपीस स्थिरता | ग्राहक के कार्यक्षेत्र के अनुसार अनुकूलित, विभिन्न उत्पादों से मेल खाने के लिए अलग-अलग फिक्स्चर |
ऑपरेशन प्रक्रियाएं | 1. लोड वर्कपीस (मैनुअल) 2. क्लैंप, सील, वैक्यूम, सकल रिसाव का पता लगाएं, सकल रिसाव का पता लगाने के बाद ठीक / एनजी उत्पादों को सॉर्ट करें, वर्कपीस (स्वचालित) में हीलियम भरें 3. ठीक रिसाव का पता लगाने के बाद ठीक रिसाव (चार स्टेशन, स्वचालित) का पता लगाएं, ठीक / एनजी कार्यक्षेत्र को ठीक करें (स्वचालित) 4. हीलियम (स्वचालित, वैकल्पिक) पुनर्प्राप्त करें, वर्कपीस स्थिरता जारी करें (स्वचालित) 5. वर्कपीस अनलोड करें (मैनुअल) |
वैक्यूम चैंबर | मात्रा को अनुकूलित किया जा सकता है, प्रत्येक कक्ष एक कार्यक्षेत्र का पता लगा सकता है |
ट्रैसर गैस | हीलियम |
वर्कपीस के पूर्व-वैक्यूम | ≤500 पा |
ललित लीक टेस्ट के लिए दबाव | 1.5 एमपीए, नीचे समायोज्य (या ग्राहक की परीक्षण आवश्यकताओं के अनुसार cusotmized) |
सकल लीक टेस्ट के लिए दबाव | 1.2 ~ 2.5 एमपीए (या ग्राहक की परीक्षण आवश्यकताओं के अनुसार cusotmized) |
प्वाइंट अस्वीकार करें | 2 जी / ए (आर 134 ए) 1.05 ई -6 Pa.m3 / सेक के बराबर है। (या ग्राहक की परीक्षण आवश्यकताओं के अनुसार cusotmized) |
टेस्ट साइकिल | 15s / पीसी (या ग्राहक की परीक्षण आवश्यकताओं के अनुसार cusotmized) |
हीलियम रिकवरी (वैकल्पिक) | स्वचालित रीसाइक्लिंग सिस्टम, हीलियम वसूली दर≥95% |
बुनियादी कार्यों:
ऑपरेटर फिक्स्चर पर वर्कपीस रखता है, और सिस्टम सकल रिसाव का पता लगाने, वैक्यूमिंग, सकल रिसाव का पता लगाने, सकल रिसाव का पता लगाने के बाद ओके / एनजी वर्कपीस को सॉर्ट करने और वैक्यूम चैम्बर के बाहर वर्कपीस में हीलियम भरने के पूरे कार्यक्रम को पूरा कर सकता है; वैक्यूम चैम्बर में वर्कपीस के ठीक रिसाव का पता लगाना, ठीक रिसाव का पता लगाने के बाद ओके / एनजी वर्कपीस को सॉर्ट करना; हेलियम पुनर्प्राप्त, कार्यक्षेत्र unclamping। उत्पादन चक्र तेजी से है, और रिसाव का पता लगाने सटीकता उच्च है।
मुख्य विन्यास:
उपकरण की मुख्य विन्यास विभिन्न प्रकार के आयातित ब्रांड-नाम औद्योगिक घटकों का उपयोग करती है और उपकरणों की गुणवत्ता से उपकरणों की गुणवत्ता से पर्याप्त सुरक्षा प्रदान कर सकती है। यांत्रिक भागों की सामग्री उत्कृष्ट सामग्री से बना है, और उच्च स्तरीय प्रसंस्करण प्रौद्योगिकी उपकरण की विश्वसनीयता सुनिश्चित करता है।
नाम | ब्रांड |
उपकरण फ्रेम | HongCe |
वैक्यूम चैंबर | HongCe |
वर्कपीस फिक्स्चर | HongCe |
वैक्यूम पंप | AGILENT / LEYBOLD (वैकल्पिक) |
वैक्यूम गेज | AGILENT / LEYBOLD / INFICON (वैकल्पिक) |
रिसाव डिटेक्तार | AGILENT / LEYBOLD / INFICON (वैकल्पिक) |
विद्युत चुम्बकीय वाल्व | FESTO |
दबाव संवेदक | DRUCK |
सिलेंडर | एसएमसी |
हीलियम वसूली और बूस्टिंग डिवाइस | HongCe |
पीएलसी | OMRON |
10 "टच स्क्रीन | OMRON |
विद्युत उपकरण | फ़ूजी, SCHNEIDER, MITSUBISHI और आदि |
पाइप और फिटिंग | चीन में निर्मित |
उपकरण रिसाव छेद | HongCe |
सिस्टम अंशांकन रिसाव छेद | HongCe |
