उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HongCe |
प्रमाणन: | Calibration certificate(cost additional) |
मॉडल संख्या: | HDX1302 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | दफ़्ती बॉक्स |
प्रसव के समय: | 20 दिन |
आपूर्ति की क्षमता: | प्रति माह 10 समूह |
कोर का वर्तमान लोड हो रहा है: | 0-25A | वोल्टेज लोड हो रहा है: | 0-400V |
---|---|---|---|
परीक्षण स्पीड: | 0.33m / एस | परीक्षण दूरी: | 1000 ± 20 मिमी |
उपयुक्त कोर: | 2-18 | नाममात्र क्रॉस-सेक्शनल क्षेत्र: | 0.2 ~ 4mm2 |
हाई लाइट: | ऑडियो माप उपकरण,ड्रॉप परीक्षण उपकरण |
मानक :
IEC60065 के अनुरूप: 2014 खंड 16.3 b), IEC60950, IEC60245-1 रबर अछूता केबल-रेटेड वोल्टेज और 450/750 वी-पार्ट 1 सहित वोल्टेज: सामान्य आवश्यकताओं, IEC60245-2 खंड 3.1 चित्रा 1 रबर अछूता केबल-रेटेड वोल्टेज , और 450/750 वी-पार्ट 2 सहित: टेस्ट तरीके।
आवेदन :
इसका उपयोग पूर्ण लचीली केबलों की यांत्रिक शक्ति की जांच के लिए किया जाता है। यह परीक्षण 4 मिमी 2 से अधिक नाममात्र क्रॉस-सेक्शनल क्षेत्र के कोर के साथ लचीली केबलों पर लागू नहीं होता है और दो से अधिक संकेंद्रित परतों में रखी 18 से अधिक कोर वाले केबल होते हैं।
परीक्षण नमूना :
लचीली केबल पूरी की।
फ़ीचर :
इस केबल टेस्टर में एक वाहक C (IEC60245-2 चित्र 1 देखें) होता है, जो वाहक के लिए एक ड्राइविंग प्रणाली और केबल के प्रत्येक नमूने के लिए चार पुली का परीक्षण किया जाता है। वाहक सी दो पुली ए और बी का समर्थन करता है, जो एक ही व्यास के होते हैं। उपकरण के दोनों छोर पर दो स्थिर पल्स, फुफ्फुस ए और बी से एक अलग व्यास के हो सकते हैं, लेकिन सभी चार पुली इतनी व्यवस्थित होंगी कि नमूना उनके बीच क्षैतिज हो। वाहक आंदोलन की दिशा के प्रत्येक उलटाव के बीच 0,33m / s की लगभग स्थिर गति से 1 मीटर की दूरी पर चक्र (आगे और पीछे की हरकतें) बनाता है। लगभग 5 मीटर लंबी लचीली केबल का एक नमूना फुफ्फुस पर फैला होगा, प्रत्येक सिरे को भार के साथ लोड किया जाएगा। इस भार का द्रव्यमान और पुलिंस ए और बी का व्यास निम्नलिखित तालिका में दिया गया है।
पैरामीटर :
बिजली की आपूर्ति | AC 220V / 50HZ (कस्टम किया जा सकता है) |
कोर का वर्तमान लोड हो रहा है | 0-25A |
वोल्टेज लोड हो रहा है | 0-400V |
परीक्षण की गति | 0.33m / एस |
परीक्षण दूरी | 1000 ± 20 मिमी |
उपयुक्त कोर | 2-18 |
नाममात्र क्रॉस-सेक्शनल क्षेत्र | 0.2 ~ 4 मिमी 2 |
पुली का व्यास | 60, 80, 120, 160, 200 मिमी (ग्राहक वैकल्पिक: मानक सुसज्जित 3 पीसी) |
संयुक्त वजन | 0.5 किग्रा, 1 किग्रा, 1.5 किग्रा, 2 किग्रा, 2.5 किग्रा, 3 किग्रा, 3.5 किग्रा, 4 किग्रा, 6 किग्रा, 7.5 किग्रा, 8 किग्रा |
दोष परीक्षण | वर्तमान रुकावट, कंडक्टर के बीच शॉर्ट सर्किट, पुली के बीच परीक्षण और शॉर्ट सर्किट। |

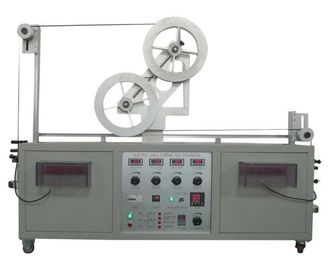

संदर्भ के लिए चित्र:
