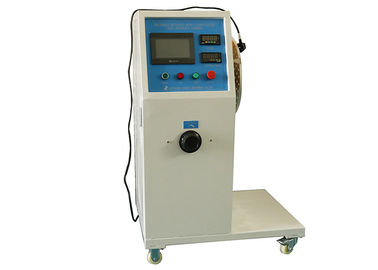

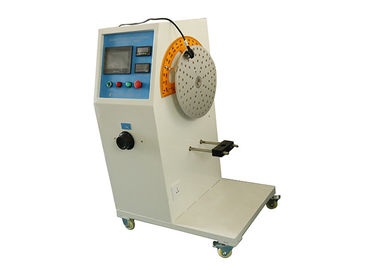

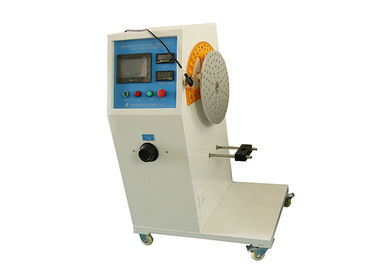

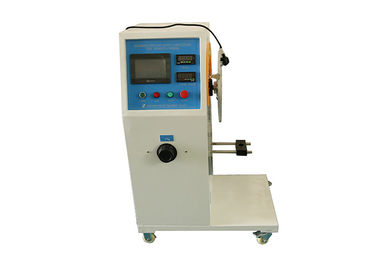

कॉर्ड फ्लेक्सिंग टेस्ट घरेलू उपकरणों के लिए 0-360 ° सिंगल स्टेशन मशीन IEC60335

घरेलू उपकरणों के लिए IEC60335 PLC नियंत्रण कॉर्ड फ्लेक्सिंग टेस्ट 0-360 ° सिंगल स्टेशन मशीन

उत्पाद का परिचय

घरेलू उपकरण आपूर्ति कॉर्ड फ्लेक्सिंग टेस्ट उपकरण IEC60335-1, GB4706-1, IEC60335-2-14, GB4706-30 क्लॉज 23.3 और 25.14 और आदि के अनुसार विशेष रूप से डिजाइन और निर्मित किया गया है, इसका उपयोग पावर कॉर्ड फ्लेक्सिंग () की जांच करने के लिए किया जाता है। झुकने) छोटे घरेलू उपकरणों (जैसे कॉफी पॉट / इलेक्ट्रिक आयरन) और लैंप के प्रतिरोध प्रदर्शन, प्लग और सॉकेट्स के पावर कॉर्ड फ्लेक्सिंग धीरज परीक्षक के लिए भी लागू होते हैं।

The test device adopts to PLC electrical control, 7 inch color touch screen intelligent operation system; परीक्षण उपकरण पीएलसी विद्युत नियंत्रण, 7 इंच रंग टच स्क्रीन बुद्धिमान संचालन प्रणाली को अपनाता है; servo motor controlling the test angle, high precision digital instrument, high performance digital frequency conversion, precise speed regulation, six number memory timer, multifunctional combined clamp, center gage of rotation, bending angle adjustable, 4kw output power. इमदादी मोटर परीक्षण कोण को नियंत्रित करने, उच्च परिशुद्धता डिजिटल साधन, उच्च प्रदर्शन डिजिटल आवृत्ति रूपांतरण, सटीक गति विनियमन, छह नंबर मेमोरी टाइमर, बहुक्रियाशील संयुक्त क्लैंप, रोटेशन के केंद्र गेज, झुकने कोण समायोज्य, 4kw उत्पादन शक्ति है। Test times (maximum of 999999 times), test speed, and test angles can be preset; परीक्षण समय (अधिकतम 999999 बार), परीक्षण गति, और परीक्षण कोण प्रीसेट हो सकते हैं; it has electric current detection function. इसमें विद्युत प्रवाह का पता लगाने का कार्य है। This device can meet the test requirements of most of small household electrical appliances, the applicable range is widely. यह उपकरण अधिकांश छोटे घरेलू विद्युत उपकरणों की परीक्षण आवश्यकताओं को पूरा कर सकता है, लागू सीमा व्यापक रूप से है।

तकनीकी पैमाने

मानक विवरण

23.3 Different parts of an appliance that can move relative to each other in normal use or during user maintenance shall not cause undue stress to electrical connections and internal conductors, including those providing earthing continuity. 23.3 एक उपकरण के विभिन्न भाग जो सामान्य उपयोग में या उपयोगकर्ता के रखरखाव के दौरान एक दूसरे के सापेक्ष स्थानांतरित हो सकते हैं, जो कि अर्थिंग निरंतरता प्रदान करने सहित विद्युत कनेक्शन और आंतरिक कंडक्टरों के लिए अनुचित तनाव का कारण नहीं होगा। Flexible metallic tubes shall not cause damage to the insulation of the conductors contained within them. लचीली धात्विक नलिकाएं उनके भीतर मौजूद कंडक्टरों के इन्सुलेशन को नुकसान नहीं पहुंचाएंगी। Open-coil springs shall not be used to protect the wiring. तारों को बचाने के लिए ओपन-कॉइल स्प्रिंग्स का उपयोग नहीं किया जाएगा। If a coiled spring, the turns of which touch one another, is used for this purpose, there shall be an adequate insulating lining in addition to the insulation of the conductors. यदि एक कुंडलित स्प्रिंग, जिसके घुमाव एक दूसरे को छूते हैं, तो इस उद्देश्य के लिए उपयोग किया जाता है, कंडक्टरों के इन्सुलेशन के अलावा एक पर्याप्त इन्सुलेट अस्तर होगा।

नोट 1 IEC 60227 या IEC 60245 के अनुपालन वाले एक लचीले कॉर्ड के म्यान को एक पर्याप्त इन्सुलेट अस्तर माना जाता है।

अनुपालन का निरीक्षण और निम्नलिखित परीक्षण द्वारा किया जाता है।

यदि फ्लेक्सिंग सामान्य उपयोग में होती है, तो उपकरण को उपयोग की सामान्य स्थिति में रखा जाता है और रेटेड वोल्टेज पर आपूर्ति की जाती है और सामान्य ऑपरेशन के तहत संचालित किया जाता है।

The movable part is moved backwards and forwards, so that the conductor is flexed through the largest angle allowed by the construction, the rate of flexing being 30 per minute. जंगम भाग को पीछे और आगे की ओर ले जाया जाता है, जिससे निर्माण द्वारा अनुमत सबसे बड़े कोण के माध्यम से कंडक्टर को फ्लेक्स किया जाता है, फ्लेक्सिंग की दर 30 प्रति मिनट की दर से होती है। The

लचीलेपन की संख्या है

- 10 000, सामान्य उपयोग के दौरान लचीले कंडक्टरों के लिए;

- 100, कंडक्टरों के लिए, उपयोगकर्ता के रखरखाव के दौरान फ्लेक्स किया जाता है।

नोट 2 एक फ्लेक्सिंग एक आंदोलन है, या तो पीछे या आगे की तरफ।

The appliance shall not be damaged to the extent that compliance with this standard is impaired and it shall be fit for further use. उपकरण इस सीमा तक क्षतिग्रस्त नहीं होगा कि इस मानक का अनुपालन बिगड़ा हुआ है और यह आगे उपयोग के लिए फिट होगा। In particular, the wiring and its connections shall withstand the electric strength test of 16.3, the test voltage being reduced to 1 000 V and applied between live parts and accessible metal parts only. विशेष रूप से, वायरिंग और इसके कनेक्शन 16.3 की विद्युत शक्ति परीक्षण का सामना करेंगे, परीक्षण वोल्टेज 1 000 वी तक कम हो रहा है और केवल जीवित भागों और सुलभ धातु भागों के बीच लागू किया जाता है।

25.14 उपकरण एक आपूर्ति कॉर्ड के साथ प्रदान किए जाते हैं जिन्हें ऑपरेशन के दौरान स्थानांतरित किया जाता है

निर्माण किया जाता है ताकि आपूर्ति कॉर्ड अत्यधिक लचीलेपन के खिलाफ पर्याप्त रूप से संरक्षित हो जहां यह उपकरण में प्रवेश करता है।

नोट 1 यह स्वचालित कॉर्ड रीलों वाले उपकरणों पर लागू नहीं होता है जो इसके बजाय 22.16 द्वारा परीक्षण किए जाते हैं।

अनुपालन को निम्नलिखित परीक्षण द्वारा जांचा जाता है जो एक उपकरण पर किया जाता है जिसमें दो सदस्यों को दर्शाया गया है जैसा कि 8 में दिखाया गया है।

उपकरण का वह भाग जिसमें इनलेट खोलना शामिल है, दोलनशील सदस्य के लिए नियत है, ताकि जब आपूर्ति कॉर्ड अपनी यात्रा के मध्य में हो, तो कॉर्ड की धुरी जहां वह प्रवेश करती है

the cord guard or inlet is vertical and passes through the axis of oscillation. कॉर्ड गार्ड या इनलेट ऊर्ध्वाधर है और दोलन के अक्ष से गुजरता है। The major axis of the section of flat cords shall be parallel to the axis of oscillation. फ्लैट डोरियों के अनुभाग की प्रमुख धुरी दोलन की धुरी के समानांतर होगी।

कॉर्ड को लोड किया जाता है ताकि लागू बल हो

- 10 एन, डोरियों के लिए नाममात्र क्रॉस-अनुभागीय क्षेत्र 0,75 मिमी² से अधिक है;

- 5 एन, अन्य डोरियों के लिए।

दूरी X, जैसा कि आकृति 8 में दिखाया गया है, दोलन की धुरी और उस बिंदु के बीच जहां

कॉर्ड या कॉर्ड गार्ड उपकरण में प्रवेश करता है, इसे समायोजित किया जाता है ताकि जब ऑसिलेटिंग सदस्य अपनी पूरी सीमा पर आगे बढ़े, तो कॉर्ड और लोड न्यूनतम पार्श्व आंदोलन बनाते हैं।

ऑसिलेटिंग मेंबर को 90 ° (45 ° वर्टिकल के दोनों ओर) के कोण से ले जाया जाता है, टाइप Z अटैचमेंट के लिए फ्लेक्सिंग की संख्या 20 000 और अन्य अटैचमेंट के लिए 10 000 होती है। फ्लेक्सिंग की दर 60 प्रति मिनट है।

नोट 2 एक फ्लेक्सिंग 90 ° का एक आंदोलन है।

कॉर्ड और उससे जुड़े हिस्सों को फ्लेक्सिंग की आधी संख्या के बाद 90 ° के कोण से घुमाया जाता है, जब तक कि एक फ्लैट कॉर्ड फिट नहीं किया जाता है।

परीक्षण के दौरान, कंडक्टर को रेटेड वोल्टेज पर आपूर्ति की जाती है और उपकरण के रेटेड वर्तमान के साथ लोड किया जाता है।

नोट 3 वर्तमान अर्थिंग कंडक्टर के माध्यम से पारित नहीं है।

परीक्षा में परिणाम नहीं होगा

- कंडक्टर के बीच एक शॉर्ट सर्किट;

- किसी भी कंडक्टर के किस्में के 10% से अधिक का टूटना;

- अपने टर्मिनल से कंडक्टर को अलग करना;

- किसी भी कॉर्ड गार्ड का ढीला होना;

- कॉर्ड या कॉर्ड गार्ड को नुकसान जो इस मानक के अनुपालन को ख़राब कर सकता है;

- टूटी हुई किस्में इन्सुलेशन को छेदती हैं और सुलभ हो जाती हैं।

नोट 4 कंडक्टरों में अर्थिंग कंडक्टर शामिल हैं।

नोट 5 कॉर्ड के संवाहकों के बीच एक शॉर्ट सर्किट तब माना जाता है जब करंट एक मान के बराबर हो जाता है

उपकरण के रेटेड वर्तमान को दोगुना करने के लिए।
