| सामग्री: | पीतल | बाहरी व्यास: | 102 मिमी |
|---|---|---|---|
| छिद्रों की संख्या: | 121 | नोजल छेद का व्यास: | 0.5 |
| फ्लैपर कवर एंगल: | 30° | मानक: | आईईसी60529 |
| हाई लाइट: | चित्रा 5 प्रवेश सुरक्षा परीक्षण उपकरण,आईईसी 60529 प्रवेश सुरक्षा परीक्षण उपकरण |
||

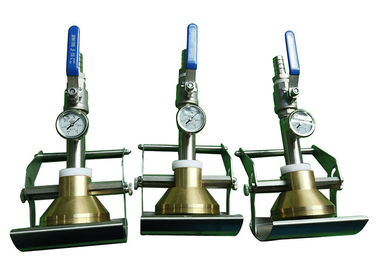

IEC60529 चित्रा 5 IPX3 IPX4 121 छेद के लिए हाथ में पीतल स्प्रे नोजल परीक्षक
उत्पाद परिचय
HT IPX3 / 4 स्प्रे नोजल पानी के छिड़काव और छींटे से सुरक्षा को सत्यापित करने के लिए एक हाथ से चलने वाला परीक्षण उपकरण है।आवश्यक प्रवाह दर देने के लिए डिवाइस पर फ्लो कंट्रोल नॉब का उपयोग करके पानी के दबाव को समायोजित किया जा सकता है।दबाव गेज पर देखा जा सकता है जो आसानी से नोजल द्वारा स्थित होता है।नोजल का स्प्रे पैटर्न IEC 60529 के विनिर्देशों के अनुसार बनाया गया है। IPX3 और IPX4 के बीच अंतर यह है कि IPX4 परीक्षण में बाधक को हटा दिया जाना चाहिए।खोल को हर संभव दिशा में छींटे देने के लिए, इस उपकरण का उपयोग नमूने की घूर्णन तालिका के साथ किया जा सकता है।
तकनीकी पैमाने
| मद | पैरामीटर |
| इनपुट शक्ति | सिंगल फेज AC220V, 50Hz |
| जलापूर्ति | जल प्रवाह दर ＞10L / मिनट ± 5% है, दबाव बिना समावेश के 50～150kpa स्वच्छ पानी है। |
| स्प्रे नोजल पैरामीटर |

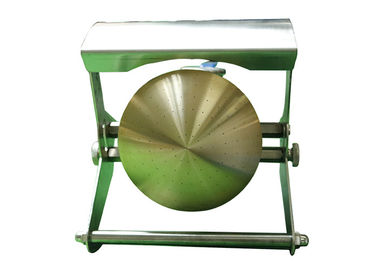

बाहरी व्यास: Ф102 मिमी गोलाकार व्यास: SФ75.5mm 0.5 मिमी के 121 छेद; केंद्र में 1 छेद 30° पिच . पर 12 छेदों वाला 1 आंतरिक वृत्त 15° पिच . पर 24 छेदों के 4 बाहरी वृत्त चलती ढाल-एल्यूमीनियम स्प्रे नोजल-पीतल |
| पानी का प्रवाह | 10 एल / मिनट ± 5%, फ्लो मीटर समायोज्य है |
| निपीडमान | 50～150Kpa, दबाव नापने का यंत्र की सीमा 0～0.25Mpa |
| बाफ़ल | हटाने योग्य |
| साइट की आवश्यकताएं |
समर्पित आईपी वाटरप्रूफ टेस्ट रूम, जमीन रोशनी के साथ समतल होनी चाहिए प्रवाह और जल निकासी के अच्छे कार्य के साथ। |
| परीक्षण का समय | मैनुअल नियंत्रण, कम से कम 5 मिनट |

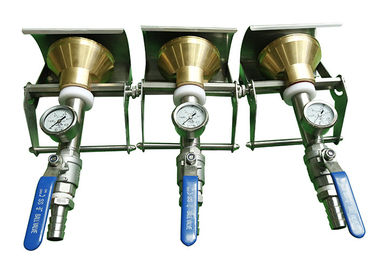

निपीडमान

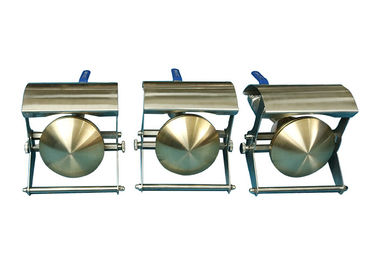

काउंटरवेट के साथ जंगम ढाल
जल प्रवाह विनियमन के लिए बॉल वाल्व
होस कनेक्टर
स्थापना और कमीशन
नीचे दिखाए गए चित्र के अनुसार जल प्रवाह मीटर, नली और पानी के उपकरण को स्थापित करें, और फिर पानी के प्रवाह को समायोजित करने के लिए वाल्व खोलें (10 ± 5%) एल / मिनट, और जांचें कि दबाव गेज दबाव की सीमा में दबाव दिखाता है या नहीं 50-150 केपीए।यदि पानी का प्रवाह 10 लीटर से कम है, तो एक बूस्टर पंप स्थापित किया जाना चाहिए, कृपया ब्लो पिक्चर देखें।
IP3 नमूना परीक्षण के लिए वाटरप्रूफ रेटिंग: IEC60529 चित्र 5 के अनुसार, फ्लैपर परीक्षण के साथ।
वाटरप्रूफ रेटिंग IP4 सैंपल टेस्ट: कृपया फ्लैपर को हटा दें ताकि सैंपल को सभी दिशाओं में विभाजित किया जा सके।
यदि आप नहीं जानते कि इसका उपयोग कैसे करना है, तो कृपया यहां क्लिक करें उपयोगकर्ता पुस्तिका HH0803.pdf tu उपयोगकर्ता पुस्तिका प्राप्त करने के लिए।
