उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HongCe |
प्रमाणन: | calibration certificate (cost additional) |
मॉडल संख्या: | HJ0641 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiatable |
पैकेजिंग विवरण: | प्लाईवुड |
प्रसव के समय: | 30 दिन |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | 10 सेट / महीना |
मानक: | IEC60335-2-5 | नियंत्रण: | पीएलसी |
---|---|---|---|
लोड वोल्टेज: | एसी 0-250 वी | दरवाजा खुला / बंद कोण: | 0-100 ° |
दरवाजा खुला / बंद गति: | 0-360 ° / s | रोबोट बांह और दरवाजा कनेक्शन: | वैक्यूम सक्शन कप |
हाई लाइट: | विद्युत उपकरण परीक्षक,पोर्टेबल उपकरण परीक्षण उपकरण |
IEC60335-2-5 डिशवॉशर आंतरिक तारों पीएलसी नियंत्रण लोड वोल्टेज समायोज्य के साथ एकल स्टेशन लचीले परीक्षक
उत्पाद की जानकारी
परीक्षक को IEC 60335-2-5 घरेलू और इसी तरह के विद्युत उपकरणों के अनुसार डिज़ाइन और निर्मित किया गया है - सुरक्षा: भाग 2-5: डिशवॉशर के लिए विशेष आवश्यकताएं, खंड 23.3; एन 60335-2-7 खंड 23.3; IEC 60335-1 क्लॉज 23.3, यह परीक्षण करने के लिए उपयोग किया जाता है कि क्या डिशवॉशर दरवाजे की आंतरिक वायरिंग में बार-बार खुलने और बंद होने वाले दरवाजे की कार्रवाई के तहत पर्याप्त झुकने वाला प्रतिरोध है, या क्या सुरक्षात्मक परत रिश्तेदार आंदोलन के हस्तक्षेप का विरोध करने के लिए पर्याप्त है आंतरिक तारों की विश्वसनीयता को सत्यापित करने के लिए क्षति के बिना अन्य घटकों; बार-बार खुलने और बंद होने की क्रियाओं के लिए अन्य परीक्षणों की सहायता के लिए उपयोग किया जाता है।
परीक्षण सिद्धांत
संपादित कार्यक्रम का उपयोग मोटर द्वारा संचालित रोबोट आर्म को नियंत्रित करने के लिए किया जाता है ताकि वैक्यूम सक्शन कप द्वारा एक निश्चित गति से घूमने के लिए दरवाजे या ढक्कन को चूसा जा सके, जिससे आंतरिक वायरिंग की विश्वसनीयता की पुष्टि होती है।
नमूना जांच
इलेक्ट्रिक डिशवॉशर, (एकल चरण V 250V), अधिकतम नमूना आकार WDH = 600 * 600 * 850 मिमी
संरचना

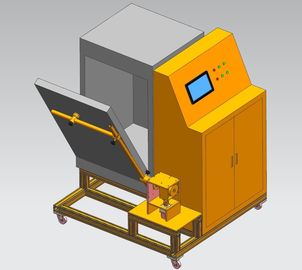

उपकरण में एक विद्युत नियंत्रण कैबिनेट (लोड वोल्टेज नियामक सहित), एक फ्रेम और एक रोबोट आर्म फ्रेम पर घुड़सवार होता है।
उपकरण आयाम: के बारे में: 1500 × 1300 × 1300 (मिमी) डब्ल्यू × डी × एच
उपकरण वजन: 180kg
प्रदर्शन पैरामीटर:
टेस्ट स्टेशन | सिंगल स्टेशन |
विद्युत नियंत्रण मोड | पीएलसी प्रोग्रामेबल कंट्रोल, 7-इंच कलर एलसीडी टच स्क्रीन |
चालन अवस्था | सर्वो मोटर |
नमूना क्लैंपिंग विधि | एल्यूमीनियम प्रोफ़ाइल ब्रैकेट, यांत्रिक समायोजन पेंच स्थिति |
रोबोट बांह और दरवाजा कनेक्शन | वैक्यूम सक्शन कप |
दरवाजा खुला / बंद गति | 0-360 ° / s, पूर्व निर्धारित किया जा सकता है |
दरवाजा खुला / बंद कोण | 0-100 °, प्रीसेट हो सकता है |
लचीली दर | 30 प्रति मिनट, पूर्व निर्धारित किया जा सकता है |
परीक्षण बार | 0-999999 बार, पूर्व निर्धारित और प्रदर्शित किया जा सकता है |
अलार्म | बिजली की विफलता अलार्म और वर्तमान परीक्षण समय रिकॉर्ड |
लोड वोल्टेज | एसी 0-250 वी, समायोज्य; बाहरी डीसी पोर्ट |
सहायक क्रिया तंत्र | डिशवॉशर डोर लॉक स्टार्टिंग मैकेनिज्म |
सुरक्षा सुरक्षा उपकरण | |
शक्ति | रिसाव संरक्षण, अधिभार और शॉर्ट सर्किट संरक्षण |
मोटर | अधिभार और शॉर्ट सर्किट संरक्षण |
पर्यावरण का उपयोग करें
बिजली की आपूर्ति: AC220V V 10% / 50-60 हर्ट्ज, पावर 6KW
वायु स्रोत: 0.5-0.7MPa संपीड़ित हवा
जगह का उपयोग करें: वायुमंडलीय दबाव 80 ~ 106kpa; परिवेश का तापमान 5 ~ 40 ° C; सापेक्ष आर्द्रता (20 ~ 80)% आरएच; कोई जोरदार झटकों, कंपन, कोई विद्युत चुम्बकीय हस्तक्षेप, कोई धूल, कोई विस्फोटक और संक्षारक गैस, अच्छा गर्मी लंपटता।
