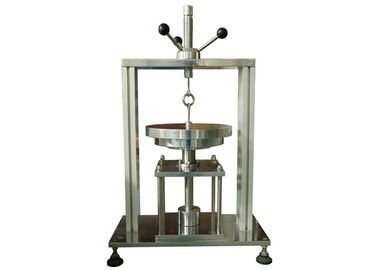

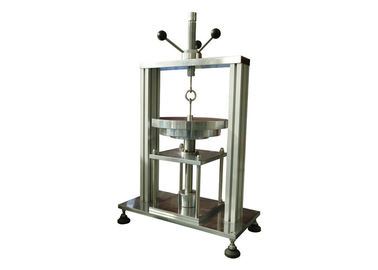

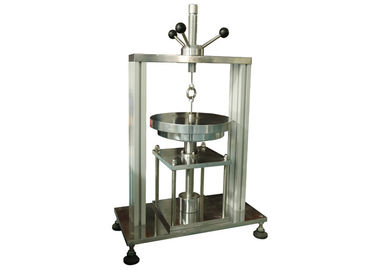

प्लग या सॉकेट के लिए 300N संपीड़न परीक्षण उपकरण - IEC60884-1 चित्रा 8 मैनुअल ऑपरेशन का आउटलेट

IEC60884-1 के प्लग या सॉकेट-आउटलेट के लिए संपीड़न परीक्षण के लिए परीक्षण उपकरण चित्र 8 मैनुअल ऑपरेशन

मानक:

आईईसी 60884-1 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताएं' खंड 10.1, खंड 24.5 और आंकड़ा 8।

प्लग या पोर्टेबल सॉकेट-आउटलेट के प्रत्येक नमूने को फिर 5 मिनट के लिए 150 N के बल के साथ दो सपाट सतहों के बीच दबाया जाता है, जैसा कि चित्र 8 में दिखाया गया है। परीक्षण उपकरण से हटाने के 15 मिनट बाद नमूने की जाँच की जाती है, और ऐसा नहीं दिखाएगा विरूपण के रूप में इसके परिणामस्वरूप प्रासंगिक मानक शीट्स में दिखाए गए उन आयामों में अनुचित परिवर्तन होगा जो सुरक्षा सुनिश्चित करते हैं।

मशीनी शक्ति:

नमूनों को एक संपीड़न परीक्षण के अधीन किया जाता है जैसा कि चित्र 8 में दिखाया गया है, दबाव प्लेट का तापमान, आधार का और नमूनों का तापमान (23 ± 2) डिग्री सेल्सियस और लागू बल 300 एन है।

नमूनों को पहले स्थिति a में रखा गया है), जैसा कि चित्र 8 में दिखाया गया है, और बल 1 मिनट के लिए लगाया जाता है।फिर उन्हें स्थिति बी में रखा जाता है), जैसा कि चित्र 8 में दिखाया गया है, और फिर से 1 मिनट के लिए बल के अधीन किया जाता है।

नमूनों को परीक्षण उपकरण से हटा दिया जाता है और 15 मिनट के बाद वे इस मानक के अर्थ में कोई नुकसान नहीं दिखाएंगे।

आवेदन:

यह परीक्षण के लिए उपयोग किया जाता है aएक्सेसरीज़, सरफेस माउंटिंग बॉक्स, स्क्रू ग्लैंड्स और श्राउड्स में पर्याप्त यांत्रिक शक्ति होनी चाहिए ताकि इंस्टॉलेशन और उपयोग के दौरान लगाए गए तनावों का सामना किया जा सके।

नमूना जांच:

प्लग और सॉकेट।

मापदंडों:
