उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| परीक्षण चक्र: | 192 चक्र | टेस्ट करंट: | एसी 1-99.9A |
|---|---|---|---|
| वोल्टेज ड्रॉप रेंज: | 0-199.9mv | बिजली की आपूर्ति: | अनुकूलन |
| हाई लाइट: | आईईसी 60884-1 स्ट्रेस टेस्ट डिवाइस,192 साइकिल स्ट्रेस टेस्ट डिवाइस |
||

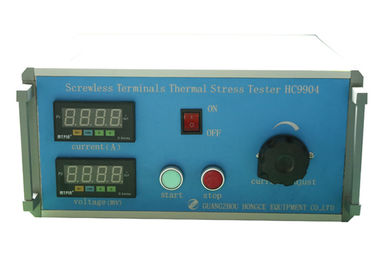

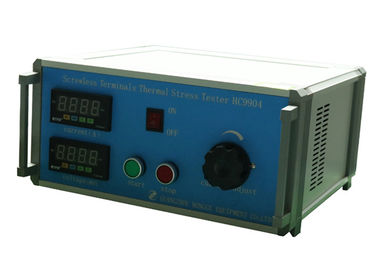

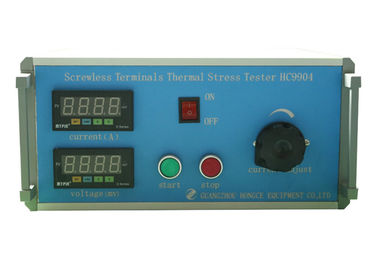

IEC60884-1 स्क्रूलेस टर्मिनलों के लिए इलेक्ट्रिकल और थर्मल स्ट्रेस टेस्ट डिवाइस स्टेपलेस एडजस्ट लोड करंट
मानक:
आईईसी 60884-1 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताएं' खंड 12.3.11।
निम्नलिखित परीक्षणों द्वारा अनुपालन की जाँच की जाती है a) और b), जो सॉकेट-आउटलेट के पांच स्क्रूलेस टर्मिनलों पर किए जाते हैं जिनका उपयोग किसी अन्य परीक्षण के लिए नहीं किया गया है।
दोनों परीक्षण नए तांबे के कंडक्टर के साथ किए जाते हैं।
ए) तालिका 10 में निर्दिष्ट एक प्रत्यावर्ती धारा के साथ 1 घंटे के लिए स्क्रूलेस टर्मिनलों को लोड करने और उसी तालिका में निर्दिष्ट नाममात्र क्रॉस-सेक्शनल क्षेत्र वाले कठोर ठोस कंडक्टरों को जोड़ने के लिए परीक्षण किया जाता है।
प्रत्येक क्लैंपिंग इकाई पर परीक्षण किया जाता है।
तालिका 10 - स्क्रूलेस टर्मिनलों के लिए सामान्य उपयोग में विद्युत और थर्मल तनावों के सत्यापन के लिए वर्तमान परीक्षण
|
मूल्यांकन वर्तमान ए |
टेस्ट करंट ए |
नाममात्र पार-अनुभागीय क्षेत्र कंडक्टर का मिमी2 |
| 10 | 15.7 | 1.5 |
| 16 | 22 | 2.5 |
परीक्षण के दौरान करंट को सॉकेट-आउटलेट से नहीं, बल्कि केवल टर्मिनलों के माध्यम से पारित किया जाता है।
इस अवधि के तुरंत बाद, प्रत्येक स्क्रूलेस टर्मिनल में वोल्टेज ड्रॉप को रेटेड वर्तमान प्रवाह के साथ मापा जाता है।
किसी भी स्थिति में वोल्टेज ड्रॉप 15 एमवी से अधिक नहीं होगा।
माप प्रत्येक स्क्रूलेस टर्मिनल में और संपर्क के स्थान के जितना संभव हो सके किए जाते हैं।
यदि टर्मिनल का पिछला कनेक्शन सुलभ नहीं है, तो नमूने निर्माता द्वारा पर्याप्त रूप से तैयार किए जा सकते हैं;टर्मिनलों के व्यवहार को प्रभावित न करने का ध्यान रखा जाएगा।
यह सुनिश्चित करने के लिए सावधानी बरती जाएगी कि परीक्षण की अवधि के दौरान, माप सहित, कंडक्टर और माप उपकरणों को ध्यान से नहीं ले जाया जाता है।
बी) पिछले परीक्षण में निर्दिष्ट वोल्टेज ड्रॉप के निर्धारण के अधीन पहले से ही स्क्रूलेस टर्मिनलों का परीक्षण निम्नानुसार किया जाता है।
परीक्षण के दौरान, तालिका 10 में दिए गए परीक्षण वर्तमान मान के बराबर एक करंट पास किया जाता है।
कंडक्टरों सहित संपूर्ण परीक्षण व्यवस्था को तब तक स्थानांतरित नहीं किया जाएगा जब तक कि वोल्टेज ड्रॉप की माप पूरी नहीं हो जाती।
टर्मिनलों को 192 तापमान चक्रों के अधीन किया जाता है, प्रत्येक चक्र की अवधि लगभग 1 घंटे होती है और इसे निम्नानुसार किया जाता है:
- लगभग 30 मिनट के लिए करंट प्रवाहित होता है;
- लगभग 30 मिनट की एक और अवधि के लिए कोई करंट प्रवाहित नहीं होता है।
प्रत्येक स्क्रूलेस टर्मिनल में वोल्टेज ड्रॉप को निर्धारित किया जाता है जैसा कि परीक्षण के लिए निर्धारित किया गया है) प्रत्येक 24 तापमान चक्रों के बाद और 192 तापमान चक्र पूरा होने के बाद।
किसी भी स्थिति में वोल्टेज ड्रॉप 22,5 एमवी या 24वें चक्र के बाद मापे गए मान के दोगुने से अधिक नहीं होना चाहिए, जो भी छोटा हो।
इस परीक्षण के बाद अतिरिक्त आवर्धन के बिना सामान्य या सही दृष्टि से एक निरीक्षण में कोई परिवर्तन नहीं दिखाई देगा जो स्पष्ट रूप से आगे के उपयोग को प्रभावित करता है जैसे कि दरारें, विकृति या इसी तरह।
इसके अलावा, 12.3.10 के अनुसार यांत्रिक शक्ति परीक्षण दोहराया जाता है और सभी नमूने इस परीक्षण का सामना करेंगे।
आवेदन:
यह परीक्षण के लिए उपयोग किया जाता है स्क्रूलेस टर्मिनल सामान्य उपयोग में होने वाले विद्युत और थर्मल तनाव का सामना करेंगे।
नमूना जांच:
स्क्रूलेस टर्मिनल
मापदंडों:
| पैरामीटर का नाम | पैरामीटर डेटा |
| इनपुट आपूर्ति | AC120V ± 10%, 60 हर्ट्ज (अनुकूलन योग्य) |
| परीक्षण चक्र | 192 चक्र, 30 मिनट के लिए वर्तमान प्रवाह, 30 मिनट के लिए कोई वर्तमान प्रवाह नहीं |
| टेस्ट करंट | एसी 1 ~ 99.9ए ± (3% ± 1 ए) |
| वोल्टेज ड्रॉप माप | 0 ~ 199.9 ± (3% ± 1 एमवी) |
