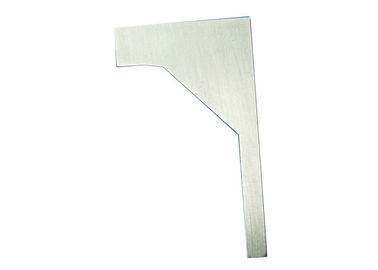

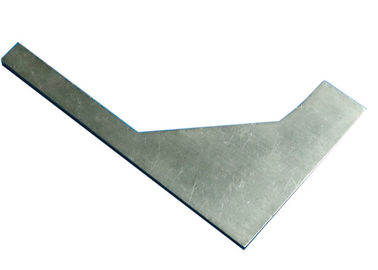

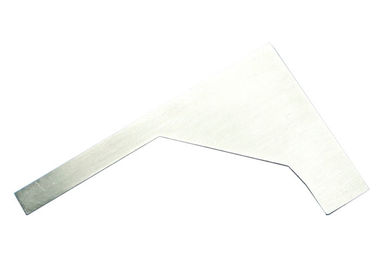

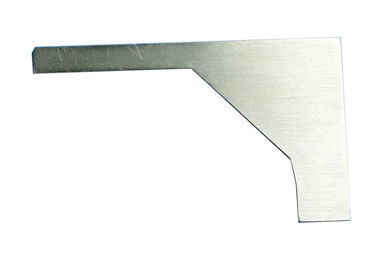

2 मिमी मोटाई खंड 24.17 और 24.18 चित्रा 32 स्टेनलेस स्टील कवर प्लेट गेज

IEC60884-1 खंड 24.17 और 24.18 आंकड़ा 32 स्टेनलेस स्टील कवर प्लेट गेज

मानक:

IEC 60884-1 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताएं' खंड 24.17 और 24.18, आंकड़ा 32।

आवेदन:

It is used to check the contour line of the cover or the cover plate. इसका उपयोग कवर या कवर प्लेट की समोच्च रेखा की जांच करने के लिए किया जाता है। It has become an indispensable and important equipment in household appliances manufacturer, quality inspection departments and R & D institution detected safety performance of household electrical products. यह घरेलू उपकरण निर्माता, गुणवत्ता निरीक्षण विभागों और अनुसंधान एवं विकास संस्थान द्वारा घरेलू विद्युत उत्पादों के सुरक्षा प्रदर्शन का पता लगाने के लिए एक अनिवार्य और महत्वपूर्ण उपकरण बन गया है।

नमूना जांच:

पैरामीटर:

ऑपरेशन चरण:

कृपया IEC60884-1 का संदर्भ लें, आंकड़ा 32 में दिखाया गया गेज प्रत्येक कवर या कवर-प्लेट के प्रत्येक तरफ धकेल दिया जाता है, जो बढ़ते या सहायक सतह पर शिकंजा के बिना तय किया जाता है, जैसा कि आंकड़ा 33 में दिखाया गया है। चेहरे बी बढ़ते पर आराम कर रहा है / समर्थन सतह, चेहरे के साथ एक सीधा, गेज परीक्षण के तहत प्रत्येक पक्ष के लिए सही कोण पर लागू किया जाता है।

गेज के चेहरे सी और परीक्षण के तहत पक्ष की रूपरेखा के बीच की दूरी, चेहरे बी के समानांतर मापा जाता है, कम नहीं होगा (खांचे, छेद, रिवर्स टेपर या इस तरह के अपवाद के साथ, 7 मिमी से कम दूरी पर रखा गया चेहरे बी सहित एक विमान और 24.18 के परीक्षण का अनुपालन) जब माप दोहराया जाता है, तीर Y की दिशा में बिंदु X से शुरू होता है (चित्र 34 देखें)।
