SUS304 प्लग सॉकेट परीक्षक खंड 24.18 चित्रा 35. नाली छेद और रिवर्स टेपर गेज का सत्यापन

IEC60884-1 खंड 24.18 आंकड़ा 35. नाली छेद और रिवर्स टेपर गेज का सत्यापन

मानक:

IEC 60884-1 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताएं' खंड 24.18, आंकड़ा 35।

आवेदन:

It is used to test the groove, hole and the reverse taper. इसका उपयोग नाली, छेद और रिवर्स टेपर का परीक्षण करने के लिए किया जाता है। It has become an indispensable and important equipment in household appliances manufacturer, quality inspection departments and R & D institution detected safety performance of household electrical products. यह घरेलू उपकरण निर्माता, गुणवत्ता निरीक्षण विभागों और अनुसंधान एवं विकास संस्थान द्वारा घरेलू विद्युत उत्पादों के सुरक्षा प्रदर्शन का पता लगाने के लिए एक अनिवार्य और महत्वपूर्ण उपकरण बन गया है।

नमूना जांच:

परीक्षण नाली, छेद और काउंटर शंकु

फ़ीचर:

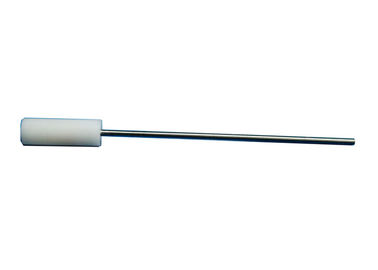

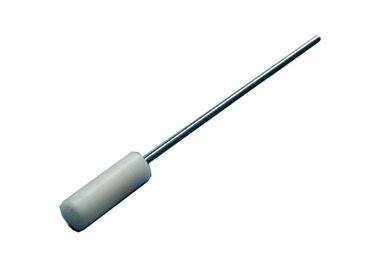

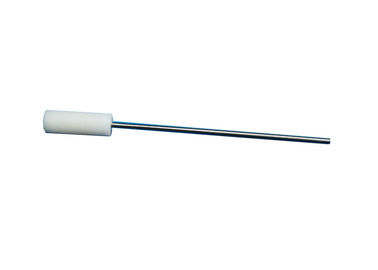

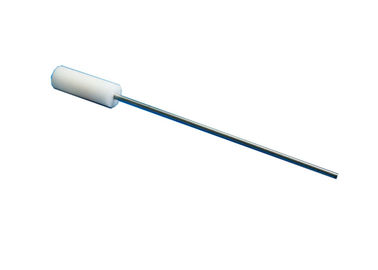

1. भाग जांच की सामग्री: स्टेनलेस स्टील, आयाम: व्यास +2.5 +0.05 0, लंबाई 100 मिमी से अधिक है।

2. नायलॉन संभाल, संभाल के अंत में M6 लड़ी पिरोया छेद से लैस है, यह बल आवेदन परीक्षण बनाने के लिए पुल और पुश डायनामोमीटर के साथ जोड़ा जा सकता है।

पैरामीटर:

ऑपरेशन चरण

चित्र 35 के अनुसार एक गेज, जिसे 1 एन के बल के साथ लागू किया जाता है, किसी खांचे, छेद या रिवर्स टेंपर के ऊपरी हिस्से से 1.0 मिमी से अधिक दर्ज नहीं किया जाएगा, या जब गेज बढ़ते / सहायक सतह के समानांतर लागू होता है। और परीक्षण के तहत भाग के लंबवत, जैसा कि आंकड़ा 36 में दिखाया गया है।

नोट: सत्यापन के अनुसार कि क्या आंकड़ा 35 के अनुसार, गेज में 1.0 मिमी से अधिक प्रवेश किया गया है, बी का सामना करने के लिए एक सतह सीधा के संदर्भ में बनाया गया है और खांचे, छेद, रिवर्स टेपर या की रूपरेखा के ऊपरी भाग सहित पसंद।
