उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| तौल: | 0.3，0.4, 0.7, 0.9, 1.4kg | Test height: | 260, 280, 300, 320mm |
|---|---|---|---|
| Diameter of ferrule hole: | 6.5, 9.5, 13, 14.5mm | परीक्षण टाइम्स: | 0～9999 |
| Diameter of gyration: | 75mm | टेस्ट दर: | 10±2 RPM |
| हाई लाइट: | iec परीक्षक,प्रयोगशाला परीक्षण उपकरण |
||

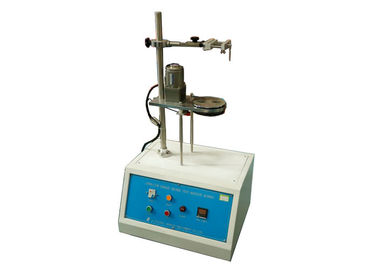

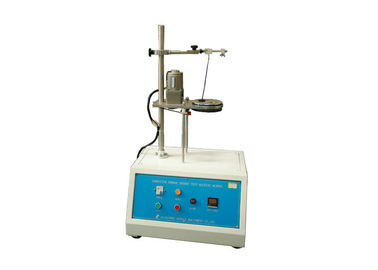

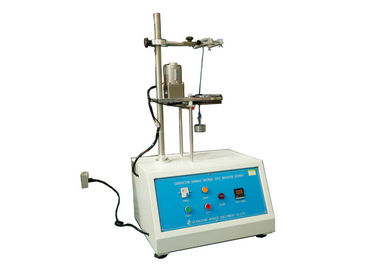

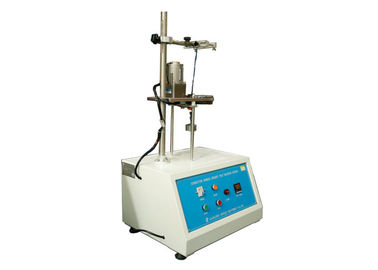

10 4 2 आरपीएम टेस्ट रेट IEC60884 चित्रा 11 परीक्षण उपकरण एकल कार्य स्टेशन के लिए नुकसान की जाँच के लिए
मानक :
IEC 60884-1 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताएं' खंड 12.2.2, 12.3.10 और आंकड़ा 11
आवेदन:
यह जांचने के लिए उपयोग किया जाता है कि स्क्रू और स्क्रूलेस टर्मिनलों वाले टर्मिनल सामान्य ऑपरेशन के तहत तंत्र बल को सहन कर सकते हैं या नहीं। मुख्य रूप से यह निर्धारित करने के लिए उपयोग करें कि क्या स्क्रू क्लैंपिंग टर्मिनलों का डिज़ाइन और संरचना अत्यधिक नुकसान के बिना कंडक्टरों को क्लैंप की आवश्यकता को पूरा करते हैं।
नमूना जांच:
स्क्रू टर्मिनल और स्क्रूलेस टर्मिनल
पैरामीटर:
| नमूना | HC9903 |
| परीक्षण दर | 10 M 2 आरपीएम |
| युग्मन का व्यास | 75 मिमी |
| परीक्षण बार | 0 ~ 9999 |
| तौल | 0.3,0.4, 0.7, 0.9, 1.4 किग्रा |
| परीक्षण ऊंचाई | 260, 280, 300, 320 मिमी |
| सामी के छेद का व्यास | 6.5, 9.5, 13, 14.5 मिमी |
| मानक | मैं EC60884-1, IEC60669-1 |
सामान्य परीक्षण
1. स्केल समायोजन: पैमाने की स्थिति के निर्धारित अखरोट को अनलॉक करें, परीक्षण के लिए आवश्यक ऊंचाई पर स्थिरता समायोजित करें और इसे ठीक करें।
2. केंद्र समायोजन: टर्नटेबल के केंद्र को खोजने के लिए तार हथौड़ा का उपयोग करें। यहां हमें नमूने के आकार के अनुरूप होने की आवश्यकता है, ताकि नमूने का अग्रणी-आउट टर्मिनल संरेखण हो।
3. नमूना स्थापना।
3.1। कनेक्शन टर्मिनलों को संबंधित तारों से जोड़ा जाता है, और स्थापित करने के बाद जुड़नार को ठीक करें।
3.2। तार संबंधित झाड़ी के माध्यम से होते हैं और संबंधित वजन को स्थापित करते हैं।
3.3। वजन, ऊंचाई और नीचे के रूप में झाड़ी की तुलना तालिका:
| कंडक्टर के नाममात्र क्रॉस-सेक्शनल क्षेत्र (mmect) | झाड़ी छेद का व्यास (मिमी) | ऊंचाई (मिमी) | कंडक्टर के लिए द्रव्यमान (किलो) |
| 0.5 | 6.5 | 260 | 0.3 |
| 0.75 | 6.5 | 260 | 0.4 |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| |||
4. सामान्य परीक्षण चरण:
4.1। प्रीसेट press टेस्ट टाइम standard मानक आवश्यकताओं के अनुसार, प्रेस <निर्धारित समय का चयन करने के लिए, फिर ▼ ऊपर की ओर या or डाउनवर्ड को आवश्यक मान का चयन करने के लिए, और फिर पुष्टि करने के लिए [सेट] दबाएं, समय प्रदर्शन प्रारूप ९९ ५० मिनट ५ ९ मिनट ५ ९ (हर बार) है। परीक्षण का समय बदला गया है, जो परीक्षण समय समाप्त करने से पहले रीसेट बटन दबाया जाना चाहिए।)
4.2। प्रेस run स्टार्ट, बटन, डिवाइस चलना शुरू हो जाता है, टर्नटेबल 10r / मिनट की दर से घूमता है।, to टेस्ट टाइम 【तक पहुंचने के बाद, टेस्ट स्वचालित स्टॉप और ध्वनि संकेत के साथ।
4.3। वॉयस प्रॉम्प्ट को हटाने के लिए येलो रिसेट बटन दबाएं। परीक्षण पूरा होने के बाद, सर्किट ब्रेकर के स्विच को नीचे खींच लिया जाना चाहिए और बिजली की आपूर्ति काट देना चाहिए।
4.4। निष्कर्ष: परीक्षण के दौरान, कंडक्टर क्लैम्पिंग यूनिट से न तो खिसकेगा और न ही क्लैम्पिंग यूनिट के पास फटेगा, और न ही कंडक्टर को इस तरह से क्षतिग्रस्त किया जाएगा कि वह आगे उपयोग के लिए अनफिट हो सके।
