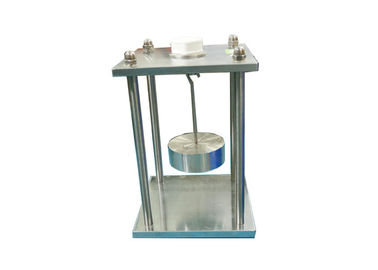

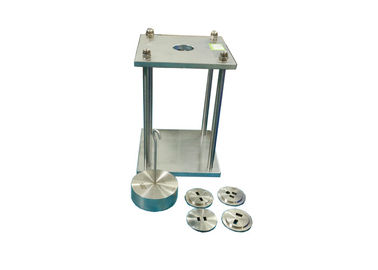

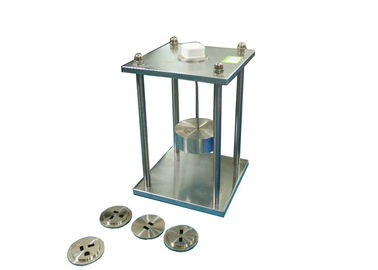

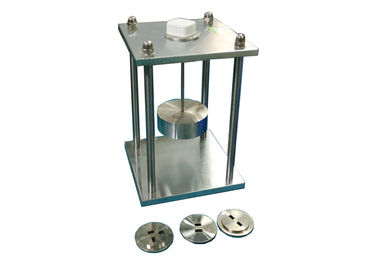

IEC 60884.1 VDE 0620 दृढ़ता टेस्ट डिवाइस सिंगल स्टेशन प्लग पिन

IEC 60884.1, VDE 0620 सिंगल स्टेशन प्लग पिन दृढ़ता परीक्षण उपकरण

मानक :

आईईसी 60884-1 खंड 24.10 अंजीर

आवेदन:

इसका उपयोग प्लग और प्लग पिन की दृढ़ता के परीक्षण के लिए किया जाता है। प्लग को कठोर स्टील प्लेट पर रखा गया है जो प्लग के पिन के लिए उपयुक्त छेद के साथ प्रदान किया गया है। छेद के केंद्रों के बीच की दूरी प्लग के मानक शीट में प्रत्येक पिन के पार-अनुभागीय क्षेत्र के चारों ओर परिचालित सर्कल के केंद्रों के बीच की दूरी के समान होगी।

चित्र देखें

नमूना जांच:

प्लग, पिन

पैरामीटर:

परीक्षण स्टेशन की संख्या: 1

वजन: 50N * 1, 20N * 2, 30N * 1, 4N * 1

मानक सॉकेट: कॉन्फ़िगरेशन के लिए कोलंबिया मानक में से प्रत्येक।

जाँचने का तरीका

1. पहले उपयोग से पहले, उपयोगकर्ता को परीक्षण तंत्र का उपयोग करके और परीक्षण पूरा करने के लिए अधिक प्रभावी और उचित के लिए प्रासंगिक मानकों से परिचित होना चाहिए।

2. प्लग को स्टील प्लेट पर इस तरह से तैनात किया जाता है कि पिनों के चक्कर लगाने वाले हलकों के केंद्र छिद्रों के केंद्र के साथ मेल खाते हैं। फिर पिन के अनुदैर्ध्य अक्ष की दिशा में सॉकेट में परीक्षण प्लग डालें। उसके बाद, प्लग को हीटिंग कैबिनेट में तापमान (70 ° 2) ° C, 1 घंटे के बाद रखा जाता है, एक हीटिंग कैबिनेट के अंदर एक पुल फोर्स लगाया जाता है।

3. प्लग के आकार के अनुसार क्लैंपिंग स्थिरता चुनें, और इसे प्लग के साथ दृढ़ता से जुड़ा हुआ है (यह सुनिश्चित करें कि एक पुल बल लगाते समय यह ढीला नहीं होगा)

4. तालिका 16 में दिए गए अधिकतम प्रत्याहार बल के अनुसार पुल बल वजन चुनें (सुपरपोजिशन द्वारा प्राप्त किया जा सकता है), वजन को क्लैंप की अंगूठी में झुका दिया जाता है, देखभाल के साथ संभालता है, और विस्फोटक तनाव उत्पन्न नहीं करता है।

5. बल प्रत्येक प्लग पिन पर 1 मिनट के लिए लागू किया जाता है, परीक्षण के बाद, प्लग को परिवेश के तापमान को ठंडा करने की अनुमति दी जाती है और यह सत्यापित किया जाएगा कि प्लग बॉडी में किसी भी प्लग पिन का विस्थापन 1 मिमी से अधिक नहीं होना चाहिए।

6. परीक्षण पूरा होने के बाद डिवाइस की सफाई और सॉकेट्स के रखरखाव पर ध्यान दें।
