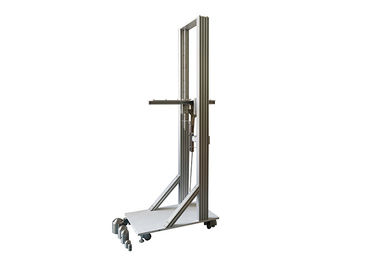

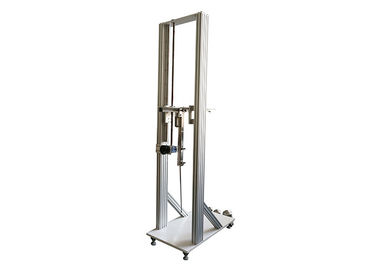

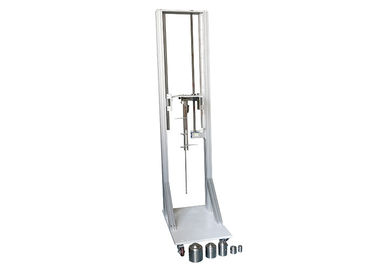

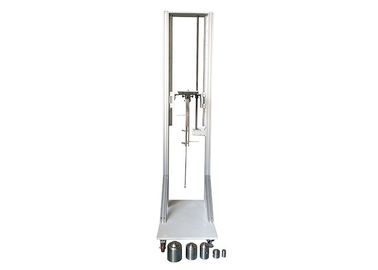

उच्च ऊर्जा पेंडुलम हैमर 50 जे प्रभाव परीक्षण उपकरण

उच्च ऊर्जा पेंडुलम हैमर 50 जे प्रभाव परीक्षण उपकरण

उच्च ऊर्जा पेंडुलम हैमर 50 जे प्रभाव परीक्षण उपकरण
High Energy Pendulum Hammer 50J  Impact Testing Equipment
उच्च ऊर्जा पेंडुलम हैमर 50 जे प्रभाव परीक्षण उपकरण
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HongCe
प्रमाणन: calibration certificate
मॉडल संख्या: HC9921A
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiatable
पैकेजिंग विवरण: प्लाईवुड
प्रसव के समय: 25 दिन
भुगतान शर्तें: टी / टी
आपूर्ति की क्षमता: 10 सेट / महीना
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: स्टेनलेस स्टील Impact element: 2,5,10,20,50J optional
ड्रॉप ऊंचाई: 200-1200 मिमी Pendulum angle: 0-90 ° adjustable
Product name: Pendulum Hammer Test Apparatus Warranty: 1 Year
Standard: IEC60068-2-75, IEC62262 प्रयोग: प्रभाव परीक्षण मशीन
हाई लाइट:

50J प्रभाव परीक्षण उपकरण

,

पेंडुलम हैमर प्रभाव परीक्षण उपकरण

प्रभाव परीक्षण मशीन उच्च ऊर्जा पेंडुलम हैमर परीक्षण उपकरण स्टेनलेस स्टील प्रभाव तत्व



मानक:

IEC60068-2-75 पर्यावरण परीक्षण - भाग 2: परीक्षण - परीक्षण Eh: हथौड़ा परीक्षण खंड 5 परीक्षण Eha: पेंडुलम हथौड़ा, IEC62262 बाहरी यांत्रिक प्रभावों (IK कोड) के खिलाफ विद्युत उपकरणों के लिए बाड़ों द्वारा प्रदान की गई सुरक्षा की डिग्री



मानक विवरण:

परीक्षण उपकरण में मूल रूप से एक पेंडुलम होता है जो इसके ऊपरी सिरे पर इस तरह घूमता है जैसे कि एक ऊर्ध्वाधर विमान में रखा जाता है।धुरी का अक्ष मापन बिंदु से 1,000 मिमी ऊपर है।पेंडुलम नाममात्र कठोर भुजा और तालिका 1 की आवश्यकताओं का अनुपालन करने वाले एक हड़ताली तत्व से बना है।

नमूनों को संभालने में भारी, विशाल या कठिन परीक्षण के लिए, एक पोर्टेबल पेंडुलम का उपयोग किया जा सकता है।यह उपरोक्त विवरण का अनुपालन करेगा लेकिन इसकी धुरी सीधे नमूने पर या चल संरचना पर तय की जा सकती है।इस मामले में, यह सुनिश्चित किया जाना चाहिए कि, परीक्षणों से पहले, पेंडुलम की धुरी क्षैतिज है, कि इसकी फिक्सिंग पर्याप्त रूप से कठोर है, और यह कि प्रभाव बिंदु अक्ष से गुजरने वाले ऊर्ध्वाधर विमान में है।

सभी मामलों में, जब पेंडुलम छोड़ा जाता है, तो इसे केवल गुरुत्वाकर्षण बल के प्रभाव में गिरने दिया जाएगा।



आवेदन:

यह यांत्रिक टक्कर शक्ति की डिग्री का परीक्षण करने के लिए लागू होता है जब विद्युत उपकरण के गोले बाहरी वस्तुओं से टकराते हैं।



नमूना जांच:

विद्युत ऊर्जा मीटरिंग कैबिनेट, सबस्टेशन केबल स्विचबोर्ड और केबल जंक्शन बॉक्स और इसी तरह के उपकरणों का खोल।



विशेषता:

इस उपकरण का फ्रेम स्टेनलेस स्टील द्वारा वेल्डेड है, संरचना कॉम्पैक्ट और टिकाऊ है।बढ़ते ब्रैकेट को ऊपर और नीचे समायोजित किया जा सकता है, और प्रभाव कोण 0-90 डिग्री समायोज्य है, पूरे परीक्षण उपकरण को संचालित करना आसान है।डिवाइस 2J और उससे अधिक के लिए एक उच्च ऊर्जा पेंडुलम प्रभाव उपकरण है।



पैरामीटर:

पेंडुलम रॉड कोण 0-90 डिग्री समायोज्य, स्केल डिस्प्ले
पेंडुलम रॉड की लंबाई

1000 मिमी।

9 का उपयोग 1J और 2J के लिए किया जाता है, φ15.9 का उपयोग 5J, 10J, 20J और 50J के लिए किया जाता है

प्रभाव तत्व 2J, 5J, 10J, 20J, 50J
प्रभाव ऊंचाई 200 मिमी ~ 1200 मिमी समायोज्य




प्रभाव ऊर्जा, समतुल्य द्रव्यमान और ड्रॉप ऊंचाई तालिका:

ऊर्जा/जे 2 5 10 20 50
समतुल्य द्रव्यमान किग्रा(±2%) 0.5 1.7 5 5 10
गिरने की ऊंचाई मिमी ± 1% 400 300 200 400 500




आईके कोड और प्रभाव ऊर्जा तालिका के बीच संबंध:

आईके कोड IK00 IK01 IK02 IK03 IK04 आईके05 आईके06 आईके07 IK08 IK09 आईके10
प्रभाव ऊर्जा / जे * 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20





यांत्रिक सिद्धांत:

यह उपकरण आईईसी 60068-2-75 के अनुसार डिज़ाइन और निर्मित किया गया है, पेंडुलम रॉड का अगला सिरा हड़ताली तत्वों से जुड़ा हुआ है, पेंडुलम रॉड को एक निश्चित ऊंचाई पर समायोजित करें और इसे छोड़ दें, फिर पेंडुलम रॉड स्वतंत्र रूप से परीक्षण को प्रभावित करने के लिए स्विंग करें एक परिभाषित क्षेत्र के भीतर नमूना सतह।विभिन्न समतुल्य द्रव्यमान हड़ताली तत्व विभिन्न प्रभाव ऊर्जाओं के अनुरूप होते हैं, और विभिन्न विद्युत उपकरण संलग्नक शक्ति परीक्षण पर लागू होते हैं।



उच्च ऊर्जा पेंडुलम हैमर 50 जे प्रभाव परीक्षण उपकरण 0उच्च ऊर्जा पेंडुलम हैमर 50 जे प्रभाव परीक्षण उपकरण 1
