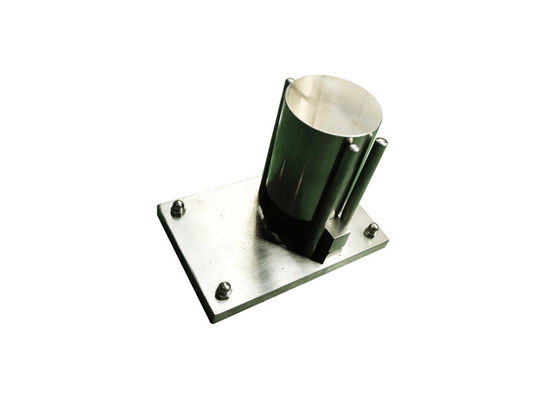

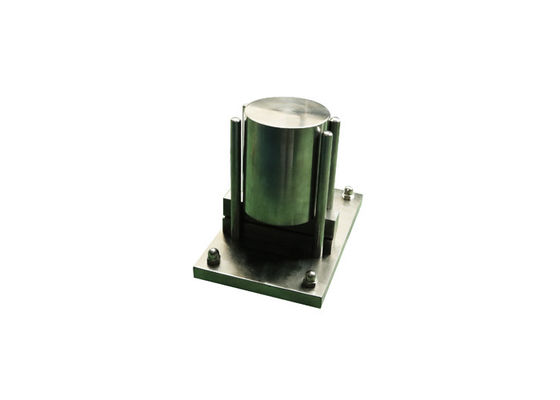

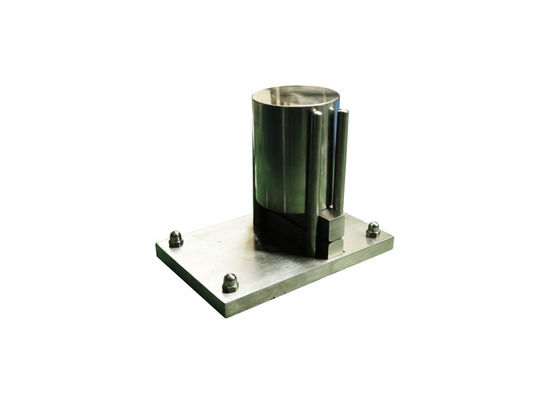

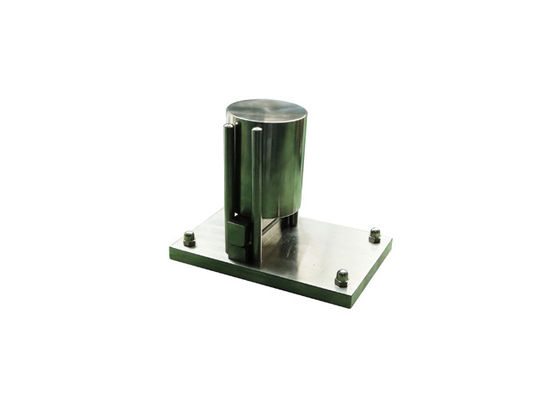

20N IEC 60884-1 स्टेनलेस स्टील हीट प्रतिरोध संपीड़न टेस्ट डिवाइस

IEC 60884-1 प्लग सॉकेट परीक्षक हीट प्रतिरोध संपीड़न परीक्षण उपकरण स्टेनलेस स्टील

मानक: आईईसी 60884-1 2013 खंड 24.19, 25.4 और आंकड़ा 38

मानक विवरण:

नमूनों को एक उपकरण के माध्यम से एक संपीड़न परीक्षण के अधीन किया जाता है जैसा कि आंकड़ा 38 में दिखाया गया है, परीक्षण एक हीटिंग कैबिनेट में (80) 2) ° C के तापमान पर किया जा रहा है।
उपकरण में दो स्टील के जबड़े होते हैं, जिसमें 25 मिमी त्रिज्या का बेलनाकार चेहरा होता है, 15 मिमी की चौड़ाई और 50 मिमी की लंबाई होती है।50 मिमी की लंबाई बढ़ाई जा सकती है, यह गौण के आकार पर निर्भर करता है।
कोनों को 2,5 मिमी की त्रिज्या के साथ गोल किया जाता है।प्लग सॉकेट परीक्षक
जबड़े को इस तरह से दबाया जाता है कि ये इसके खिलाफ उस क्षेत्र में दबाए जाते हैं, जहां इसे सामान्य उपयोग में लाया जाता है, जबड़े के बीच की रेखा इस क्षेत्र के केंद्र के साथ जितना संभव हो सके।जबड़े के माध्यम से लगाया गया बल 20 N है।
1 घंटे के बाद, जबड़े हटा दिए जाते हैं और नमूनों को इस मानक के अर्थ के भीतर कोई नुकसान नहीं दिखाएगा।प्लग सॉकेट परीक्षक

आवेदन: यह उपकरण विद्युत उपकरणों और सतह बढ़ते बॉक्स के लिए सामान के लिए गर्मी के प्रतिरोध के सत्यापन के लिए संपीड़न परीक्षण के लिए उपयोग किया जाता है

नमूना जांच: पोर्टेबल सॉकेट-आउटलेट, बिजली के उपकरणों और सतह बढ़ते बॉक्स के लिए सामान

फ़ीचर: यह कम्प्रेशन टेस्ट डिवाइस मूविंग जबड़े, फिक्स्ड जबड़े, गाइड्स, और कम्प्रेशन वेट्स के साथ बनता है, एक हीटिंग चैंबर के साथ इलेक्ट्रिकल इक्विपमेंट और सरफेस माउंटिंग बॉक्स के लिए एसेसरीज के हीट के लिए रेजिस्टेंस टेस्ट के लिए कम्प्रेशन टेस्ट के लिए उपयोग होता है।

पैरामीटर:

1. संपीड़न वजन: 25 मिमी त्रिज्या का एक बेलनाकार चेहरा होने से, कोनों को 2,5 मिमी की त्रिज्या के साथ गोल किया जाता है
2. संपीड़न बल: 20N
3. परीक्षण समय:प्लग सॉकेट परीक्षक

1 मिनट, (25 ° 5) ° C के तापमान पर परीक्षण - पोर्टेबल सॉकेट-आउटलेट के कफन के लिए -;

1 घंटे, (80 ° 2) ° C के तापमान पर परीक्षण - बिजली के उपकरणों और सतह बढ़ते बॉक्स के लिए सामान के लिए।
