उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | रेफ्रिजरेटर दरवाजा धीरज परीक्षक | बिजली की आपूर्ति: | 220V 50 हर्ट्ज |
---|---|---|---|
मानक: | आईईसी 60335-2-24, आईईसी 62552 | आवेदन: | रेफ्रिजरेटर दरवाजा परीक्षण |
चलाने का तरीका: | सर्वो मोटर ड्राइव | घूमने वाला ओपन क्लोज डोर एंगल: | 0-90 ° , पूर्व निर्धारित किया जा सकता है |
दराज के दरवाजे खोलने की दूरी: | 0-100 मिमी mm प्रीसेट हो सकता है | गारंटी: | 1 साल |
हाई लाइट: | पीएलसी रेफ्रिजरेटर दरवाजा धीरज परीक्षक,360 ° / एस रेफ्रिजरेटर दरवाजा धीरज परीक्षक |
0-360 ° / s PLC बुद्धिमान एकीकृत नियंत्रण रेफ्रिजरेटर दरवाजा धीरज परीक्षक
परीक्षण परियोजना:
आईईसी 60335-2-24 क्लॉज 22.112
उपकरणों के उपकरणों के परीक्षण में दरवाजे और ढक्कन
22.11 2 एक मुक्त स्थान के साथ उपकरणों में डिब्बों के दरवाजे और ढक्कन अंदर से खोले जाने में सक्षम होंगे।
निम्नलिखित परीक्षण द्वारा अनुपालन की जाँच की जाती है।
रिक्त उपकरण को आपूर्ति से काट दिया जाता है, एक क्षैतिज समर्थन पर रखा जाता है और इंस्टॉलर के लिए निर्देश के अनुसार स्तरित किया जाता है, कैस्टर और रोलर्स के साथ, यदि कोई हो, उन्मुख, समायोजित या अवरुद्ध ताकि उपकरण को चलने से रोका जा सके।ताले, यदि कोई हो, दरवाजे या पलकों पर खुला छोड़ दिया जाता है।
दरवाजे और ढक्कन 15 मिनट की अवधि के लिए बंद हैं।
इसके बाद एक बल एक बिंदु पर लगाया जाता है, जो प्रत्येक उपयुक्त द्वार या उपकरण के ढक्कन के बराबर एक सुलभ अंदर के बिंदु के बराबर होता है, जो कि किनारे या दिशा से किनारे के मध्य बिंदु पर सीधा दिशा में ढक्कन या दरवाजे के तल तक होता है।
बल 15 N / s से अधिक की दर से लागू किया जाएगा और बल 70 N से अधिक होने से पहले ढक्कन या दरवाजा खुल जाएगा।
IEC 62552 क्लॉज 11.2, क्लॉज 11.3
दरवाजे, पलकों और दराज के लिए धीरज परीक्षण
11.2 बाहरी दरवाजे और पलकें
11.2.1 परीक्षण की स्थिति / तैयारी
परिवेश का तापमान +16 ° C और +32 ° C के बीच होगा।
रेफ्रिजरेटिंग उपकरण को बंद कर दिया जाएगा।
दरवाजा आश्रय (ओं) को उपयुक्त के रूप में 13.3.2.8 या खंड 12 के अनुसार लोड किया जाएगा।
11.2.2 उद्घाटन क्रम (चित्र 4 देखें)
दरवाजे के संचलन को 0 ° के कोण से 5 ° और 15 ° के बीच के कोण के उद्घाटन से नियंत्रित किया जाएगा, इसके बाद दरवाजे के एक मुक्त संचलन के बाद, नियंत्रित आंदोलन लगभग sinusoidal होगा।द्वार का उद्घाटन चक्र की अवधि की पहली तिमाही में होगा।
11.2.3 समापन अनुक्रम (चित्र 4 देखें)
दरवाजे के संचलन को 40 ° और 35 ° के बीच के कोण पर 45 ° के खुलने के कोण से नियंत्रित किया जाएगा, इसके बाद दरवाजे की मुक्त गति और इसके सामान्य उपयोग की तरह बंद किया जाएगा।
प्रति मिनट चक्र की संख्या 10 से 25 होगी।
- आंतरिक तापमान TW - 6 ° C के साथ डिब्बों के लिए, बाहरी दरवाजे और पलटें 100 000 खुलने और बंद होने की प्रक्रिया को बिना किसी बिगड़ाव के सामना करेंगे, जो दरवाजे या ढक्कन की हवा की जकड़न का कारण हो सकता है।
आंतरिक तापमान T u - 6 ° C के साथ डिब्बों के लिए, बाहरी दरवाजे और पलटें 30 000 खुलने और बंद होने की प्रक्रिया को बिना किसी गिरावट के सामना करेंगे जो कि दरवाजे या ढक्कन की हवा की जकड़न के लिए पूर्वाग्रहपूर्ण हो सकता है।
खण्ड 9 के अनुसार परीक्षण का उपयोग करने की प्रक्रिया के बाद अनुपालन की जाँच की जाएगी।
11.3 बाहरी दराज
11.3.1 परीक्षण की स्थिति / तैयारी
परिवेश का तापमान +16 ° C और +32 ° C के बीच होगा।
रेफ्रिजरेटिंग उपकरण को बंद कर दिया जाएगा।
सभी बास्केट, अलमारियों और कंटेनरों को क्लॉज 12 के अनुसार लोड किया जाएगा।
11.3.2 ओपनिंग सीक्वेंस (चित्र 5 देखें)
ड्रॉअर को पूरी तरह से खुली स्थिति में 15 मिमी से 20 मिमी के भीतर खींच लिया जाएगा।
11.3.3 समापन अनुक्रम (चित्र 5 देखें)
दराज को पूरी तरह से खुली स्थिति में 15 मिमी से 20 मिमी के भीतर सामान्य उपयोग के रूप में बंद किया जाएगा।
प्रति मिनट चक्र की संख्या 5 और 10 के बीच होगी।
- आंतरिक तापमान TW के साथ डिब्बों के लिए - 6 ° C,
1) एकल दराज 100 000 का सामना करेंगे, और
2) कई दराज 50 000 का सामना करेंगे,
गिरावट के बिना संचालन को खोलना और बंद करना जो कि दराज के सीलिंग की हवा की जकड़न के लिए पूर्वाग्रहपूर्ण हो सकता है।
- आंतरिक तापमान T u - 6 ° C के साथ डिब्बों के लिए, प्रत्येक ड्रॉअर 30 000 उद्घाटन और समापन कार्यों का सामना करेगा जो बिना किसी गिरावट के हो सकता है जो ड्रॉअर सीलिंग की हवा-जकड़न के लिए पूर्वाग्रहपूर्ण हो सकता है।
खण्ड 9 के अनुसार परीक्षण का उपयोग करने की प्रक्रिया के बाद अनुपालन की जाँच की जाएगी।
तकनीकी पैमाने:
नमूना रेंज, उपयोग, सिद्धांत, संरचना और उपयोग पर्यावरण | |
नमूने और सीमाएँ | रेफ्रिजरेटिंग उपकरण (फ्रिज) |
परीक्षण उद्देश्य | इसका उपयोग इंटरलॉक या फ्रिज के दरवाजे या दराज के लिए गाइड के इंटरलॉकिंग की विश्वसनीयता के सत्यापन के लिए जीवन परीक्षण के लिए किया जाता है;बार-बार खुलने और बंद होने के संचालन के लिए अन्य परीक्षणों की सहायता के लिए भी प्रयोग किया जाता है, जैसे कि डिफ्रॉस्टिंग टेस्ट और सर्द रिसाव परीक्षण |
परीक्षण सिद्धांत | इंटरलॉकिंग डिवाइस की विश्वसनीयता को सत्यापित करने के लिए, एक निश्चित गति से वैक्यूम चूसने वाला द्वारा चूसने वाले दरवाजे या कवर को ड्राइव करते हुए मोटर मैनिपुलेटर को चलाती है। |
संरचना |
उपकरण को एक विद्युत नियंत्रण कैबिनेट (लोड वोल्टेज नियामक सहित), एक फ्रेम और एक रोबोट शाखा में विभाजित किया गया है। |
संचालन पर्यावरण |
बिजली की आपूर्ति: AC220V% 10% / 50-60 हर्ट्ज, बिजली: 6KW |
प्रदर्शन | |
टेस्ट स्टेशन |
रिवाल्विंग डोर एक्शन पोजिशन |
विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7 इंच मानव-मशीन टच इंटरफ़ेस ऑपरेशन |
चलाने का तरीका | सर्वो मोटर ड्राइव |
नमूना क्लैंपिंग विधि | वैक्यूम चूसने वाला |
दरवाजा गति को खोलें / बंद करें |
रिवाल्विंग डोर एक्शन: 0-360 ° / s (1.5m / s), प्रीसेट हो सकता है |
रिवाल्विंग ओपन क्लोज डोर एंगल | 0-90 °, प्रीसेट हो सकता है |
दराज दरवाजा खोलने की दूरी | 0-100 मिमी, पूर्व निर्धारित किया जा सकता है |
टेस्ट टाइम्स | 0-999999 बार, प्रीसेट किया जा सकता है |
लोड वोल्टेज | 0-250V, समायोज्य |
टेस्ट आइटम और क्राफ्टिंग प्रक्रिया |
1. रेफ्रिजरेटर दरवाजा गूंथ डिवाइस धीरज परीक्षण प्रक्रिया: वैक्यूम चूसने वाला स्वचालित रूप से दरवाजा चूसना ---- एक पूर्व निर्धारित गति पर एक पूर्व निर्धारित कोण पर दरवाजा खोलें (45 °) ---- पूर्व निर्धारित गति पर दरवाजा बंद करें ---- बार-बार खुला और दरवाजा बंद करें जब तक कि वह पहुंच न जाए परीक्षा का समय 2. रेफ्रिजरेटर दराज दरवाजा धीरज परीक्षण |
सुरक्षा सुरक्षा उपकरण | |
शक्ति | रिसाव संरक्षण, अधिभार और शॉर्ट सर्किट संरक्षण |
मोटर | अधिभार, शॉर्ट सर्किट संरक्षण |

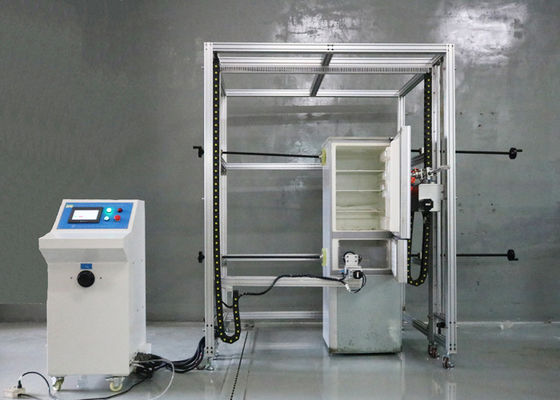

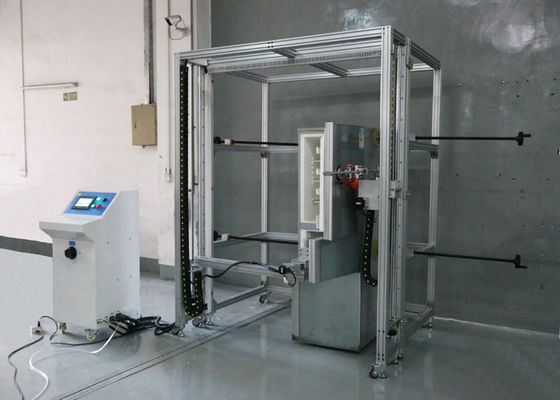

चित्र देखें:
