में लाइन स्वचालित लौ वेल्डिंग मशीन स्वचालित टांकना मशीन

में लाइन स्वचालित लौ वेल्डिंग मशीन स्वचालित टांकना मशीन

में लाइन स्वचालित लौ वेल्डिंग मशीन स्वचालित टांकना मशीन
In - Line Automatic Flame Welding Machine Automatic Brazing Machine
में लाइन स्वचालित लौ वेल्डिंग मशीन स्वचालित टांकना मशीन
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HongCe
प्रमाणन: calibration certificate (cost additional)
मॉडल संख्या: HJ088
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiatable
पैकेजिंग विवरण: प्लाईवुड
प्रसव के समय: 60 दिन
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: 1 सेट / महीना
संपर्क करें
विस्तृत उत्पाद विवरण
उत्पाद का नाम: में लाइन स्वचालित लौ टांकना मशीन रंग: सफेद
गारंटी: 1 साल प्रयोग: वेल्डिंग मशीन
ऑक्सीजन का दबाव: ≥5bar नाइट्रोजन का दबाव: ३ ~ ~ बबर
गैस का प्रकार: एलपीजी / एनजी संदेश देने की लाइन की गति: वेल्डिंग गति m 1-3 मीटर / मिनट
हाई लाइट:

लाइन स्वचालित लौ वेल्डिंग मशीन में

,

3 मी / मिनट स्वचालित लौ वेल्डिंग मशीन

में लाइन स्वचालित लौ वेल्डिंग मशीन स्वचालित टांकना मशीन



उत्पाद की जानकारी:

स्वचालित लौ टांकना, जिसे पंक्ति गन वेल्डिंग के रूप में भी जाना जाता है, आमतौर पर मल्टी नोजल फ्लेम या फ्लेम टनल हीटिंग मोड को अपनाता है।वर्कपीस लीनियर ट्रांसमिशन या वर्कटेबल रोटेशन मोड के माध्यम से, असेंबली पोजिशनिंग, प्रीहीटिंग और हीटिंग के कन्वर्सेशन, सोल्डर फ्लक्स, कूलिंग, डिसएस्पैरेस और अन्य प्रॉसेस को समझा जा सकता है।जरूरतों के अनुसार, कई प्रीहेटिंग और हीटिंग स्टेशनों को अनुभागों में वर्कपीस को गर्म करने के लिए सेट किया जा सकता है।संयुक्त क्षेत्र में समान तापमान सुनिश्चित करने के लिए, प्रत्येक स्थान पर वेल्डिंग मशाल और वर्कपीस हीटिंग की स्थिति को यथोचित रूप से कॉन्फ़िगर किया जाना चाहिए।यदि आवश्यक हो, वेल्डिंग मशाल स्विंग या वर्कपीस रोटेशन का उपयोग ब्रेज़्ड संयुक्त की वर्दी हीटिंग का एहसास करने के लिए किया जा सकता है।

स्वचालित लौ ब्रेज़िंग उपकरण मैकेनिकल सिस्टम, स्वचालित नियंत्रण प्रणाली और वेल्डिंग सिस्टम से बना है।कोई फर्क नहीं पड़ता कि किस प्रकार के उपकरण का उपयोग किया जाता है, निम्नलिखित कारकों को स्वचालित लौ टांकना उपकरण के लिए माना जाना चाहिए:

विधानसभा और वर्कपीस की लोडिंग;प्रीसेट मिलाप और फ्लक्स;हीटिंग मोड;ठंडा और उखड़े हुए हिस्सों को उतारना।

स्वचालित लौ टांकना व्यापक रूप से उपयोग किया जाता है, जैसे कि ठंढ मुक्त रेफ्रिजरेटर पर बाष्पीकरण करनेवाला, एयर कंडीशनर पर बाष्पीकरण करनेवाला और कंडेनसर।उनमें से अधिकांश तांबे की ट्यूब और एल्यूमीनियम फिन से बने अंतिम संरचना हैं।बड़े और छोटे यू-आकार के तांबे की कोहनी के कनेक्शन के लिए, उनमें से ज्यादातर पूर्वनिर्मित मिलाप के छल्ले से सुसज्जित हैं और स्वचालित लौ टांकना मशीन द्वारा लगाए गए हैं।एसिटिलीन गैस, तरलीकृत पेट्रोलियम गैस या प्रोपेन गैस का उपयोग स्वचालित लौ ब्रेज़िंग मशीन की दहनशील गैस के रूप में किया जा सकता है, और प्रोपेन गैस सबसे अच्छा है।उसी समय, ट्राइमेथाइल बोरेट को ऑक्सीकरण को रोकने और उपस्थिति में सुधार करने के लिए टांकना सीम सुरक्षात्मक एजेंट के रूप में गैस में पेश किया जाता है।

उपकरण का सिद्धांत:

टांकना प्रक्रिया के स्वचालन के माध्यम से, वेल्डिंग समय के प्रभावी नियंत्रण का एहसास करने के लिए कन्वेयर लाइन की लाइन गति और लौ को प्रभावी ढंग से नियंत्रित किया जाता है;इसी समय, गैस प्रवाह का प्रभावी नियंत्रण वेल्डिंग तापमान बनाता है और वेल्डिंग गुणवत्ता की स्थिरता और स्थिरता सुनिश्चित करने के लिए मिलाप पूल के गठन को अच्छी तरह से नियंत्रित किया जाता है।

आवश्यकताओं का उपयोग करें

1. बिजली की आपूर्ति: 3-चरण 5-तार 380VAC;एकल-चरण 220V, 50 हर्ट्ज, वोल्टेज में उतार-चढ़ाव रेंज, 10%।

2. ठंडा पानी का दबाव: 2 ~ 6bar

3. संपीड़ित हवा का दबाव: 5 ~ 8bar

4. गैस का दबाव: प्राकृतिक गैस:> 1.2bar;एलपीजी:> 0.6bar

5. ऑक्सीजन का दबाव: .5bar।

6. नाइट्रोजन दबाव: 3 ~ 7bar।

7. परिवेश का तापमान: 0 ℃ ~ 40 ℃, सापेक्ष आर्द्रता: 30 ~ 98% आरएच।

उपकरण का तकनीकी सूचकांक:

1. विशिष्टता: गर्मी एक्सचेंजर की शॉर्ट यू-ट्यूब की स्वचालित वेल्डिंग, उत्पादों की 1-3 पंक्तियाँ।जब कन्वेयर बेल्ट श्रृंखला की सतह की ऊंचाई 400 मिमी है, तो उपकरण 200 ~ 1400 मिमी की उत्पाद ऊंचाई के लिए अनुकूल हो सकता है;

कन्वेयर बेल्ट की ऊंचाई एच-ऊंचाई (इकाई: 600 मिमी) है।

2. उत्पादन लाइन की गति:

छोटे यू-ट्यूब की विशिष्टता: 7: उत्पादों की दो पंक्तियों की लाइन की गति 3.0 मीटर / मिनट से कम नहीं होगी;उत्पादों की 3 पंक्तियों की लाइन की गति 2.5 मीटर / मिनट से कम नहीं होगी।

3. वर्कपीस आवश्यकताएं: स्वच्छ वर्कपीस सतह, कोई स्पष्ट ऑक्साइड परत, वर्दी विनिर्देश, वर्दी रिंग स्थिति;

4. वेल्डिंग प्रभाव: मिलाप समान रूप से बहता है, पिघला हुआ पूल भरा हुआ है, और कोई झूठी वेल्डिंग नहीं है और कोई काले ऑक्साइड परत नहीं है।बड़े पैमाने पर उत्पादन की स्थिति के तहत, मिलाप की संयुक्त दर> 98% (मिलाप की गुणवत्ता दोष के कारण वेल्डिंग दोष को छोड़कर, वेल्ड गठन दोष, खराब वेल्ड सफाई, गैस स्रोत दबाव का बड़ा उतार-चढ़ाव, आदि)

मुख्य संरचना

मुख्य अंश

1. वेल्डिंग मशीन शरीर का आकार: 1750 (एल) x 1650 मिमी (डब्ल्यू);

2. प्रीहीट पलटन: दो समूह होते हैं, हर तरफ एक।

3. वेल्डिंग बंदूक: दो समूह हैं, प्रत्येक पक्ष के लिए एक।

प्रीहेटिंग और वेल्डिंग ब्लोगन के लिए नोजल की संख्या 30/30 है।

4. वर्कपीस कूलिंग मोड: एयर कूलिंग;

5. धुआं हूड: कनेक्शन का आकार connection 350;(ग्राहक निकास प्रणाली के डिजाइन और स्थापना के लिए जिम्मेदार है)

6. पानी की शीतलन प्रणाली: नोजल की सेवा के जीवन को लम्बा करने के लिए वेल्डिंग उपकरण को ठंडा पानी से संरक्षित किया जाता है और पानी के बिना स्वचालित रूप से बंद हो जाता है।

7. उपकरण सील मोड: पूरी तरह से संलग्न।

पैरामीटर:

उपकरण के तकनीकी पैरामीटर
कन्वेयर लाइन की लंबाई पूर्वकाल खंड मध्य खंड पीछे का भाग
6000 1750 7250
चैन प्लेट की चौड़ाई > 120 मिमी
संदेश देने की लाइन की गति वेल्डिंग की गति: 1-3 मीटर / मिनट
गैस का प्रकार एलपीजी / एनजी
वेल्डिंग होस्ट का सीलिंग मोड पूरी तरह से बंद
उपकरण के मूल आयाम (केवल संदर्भ के लिए)

मुख्य मशीन का आकार: 1750 मिमी x1650 मिमी x2500 मिमी

गैस / इलेक्ट्रिक कैबिनेट: 1200 मिमी x400 मिमी x2000 मिमी

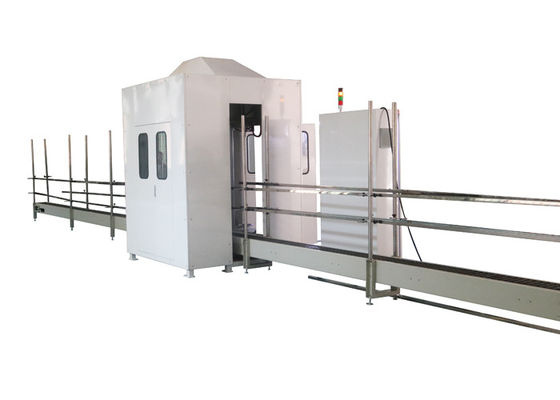

में लाइन स्वचालित लौ वेल्डिंग मशीन स्वचालित टांकना मशीन 0

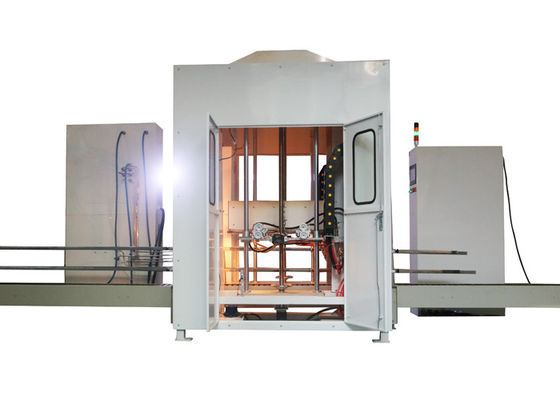

में लाइन स्वचालित लौ वेल्डिंग मशीन स्वचालित टांकना मशीन 1
