धूल के खिलाफ सुरक्षा को सत्यापित करने के लिए 3000L डस्ट चैंबर टेस्ट डिवाइस

3000L डस्ट चैंबर - धूल के खिलाफ सुरक्षा को सत्यापित करने के लिए टेस्ट डिवाइस

रेत और धूल परीक्षण कक्ष को IEC60529-2001 <संलग्नक (आईपी कोड) द्वारा प्रदान की गई सुरक्षा की डिग्री> चित्र 2, IEC60068-2-68 और आदि के अनुसार डिज़ाइन और निर्मित किया गया है। यह धूल-प्रूफ का परीक्षण करने के लिए धूल के वातावरण का कृत्रिम रूप से अनुकरण करता है। परीक्षण नमूनों की क्षमता।

परीक्षण उपकरण विद्युत उत्पादों की पहली विशेषता अंक 5 और 6 (आईपी 5 एक्स और आईपी 6 एक्स) के रेत और धूल परीक्षण के लिए उपयुक्त है।प्रवेश सुरक्षा परीक्षण उपकरण

कक्ष धूल से भरी खड़ी परिसंचारी हवा का एक गैर-लामिना प्रवाह प्रदान कर सकता है, जिसे समय पर नियंत्रित किया जा सकता है;एक वैक्यूम पंप से लैस किया जा सकता है जो परीक्षण के नमूने को वैक्यूम कर सकता है, निकास मात्रा और दबाव को समायोजित किया जा सकता है;इसके अलावा, यह सुनिश्चित करने के लिए कि परीक्षण मानक पर्यावरणीय परिस्थितियों में है, आंतरिक कक्ष को एयरफ्लो तापमान नियंत्रण उपकरण के साथ कॉन्फ़िगर किया गया है।प्रवेश सुरक्षा परीक्षण उपकरण

मानक आवश्यकताओं के अनुसार, यह परीक्षण कक्ष नमूने की धूल-प्रूफ क्षमता का परीक्षण करने के लिए कृत्रिम नकली धूल वातावरण का उपयोग करता है।विस्तृत आवश्यकताएं और योग्यता मानदंड IEC60529-2001, IEC60068-2-68 या उत्पाद मानकों के अनुसार होना चाहिए।

                                                           प्रवेश सुरक्षा परीक्षण उपकरण

मुख्य पैरामीटर:

1. कार्य आकार (मिमी): 1500 * 2000 * 1000 (डी * डब्ल्यू * एच)
2. मूल डिजाइन सिद्धांत: एक शंक्वाकार फ़नल डिज़ाइन किया गया है।नीचे की तरफ डस्ट कलेक्शन पोर्ट और डस्ट एक्सट्रैक्शन पोर्ट हैं।निकाले गए धूल को आंतरिक कक्ष के शीर्ष पर भेजने के लिए धूल चूषण बंदरगाह पर एक उच्च दबाव टरबाइन परिसंचरण प्रशंसक स्थापित किया जाता है, और फिर चक्र शुरू करने के लिए धूल को ऊपर से लंबवत उड़ा दिया जाता है।
3. आंतरिक सामग्री: SUS304B स्टेनलेस स्टील प्लेट
4. बाहरी सामग्री: A3 इलेक्ट्रोस्टैटिक छिड़काव
5. दरवाजे के बीच में बड़ी अवलोकन खिड़की
6. अद्वितीय वायु नलिका डिजाइन बॉक्स में लामिना वायु प्रवाह की एकाग्रता सुनिश्चित करता है
7. बुनियादी संरचना: प्रीट्रीटमेंट बॉक्स, टेस्ट बॉक्स, सक्शन पोर्ट, डस्ट कलेक्टिंग बॉक्स, सर्कुलेटिंग डस्ट ब्लोइंग डिवाइस, वैक्यूम सिस्टम, डस्ट स्टोरेज टैंक, फ्लो वाल्व, हीटिंग सिस्टम, बैकफ्लो ब्लेड, सैंपल टर्नटेबल, प्रोटेक्टिव प्लग नेट, कंसंट्रेशन मीटर की डस्ट रिटर्न पाइप , आदि।
8. चैम्बर और पाइप में रेत और धूल की सांद्रता 2kg/m³³ है
9. वायु प्रवाह की गति: ≤2m / s (समायोज्य)
10. परीक्षण रेत (या तालक) खुराक: 2kg ~ 4kg / m³
11. पीएलसी और टच स्क्रीन बुद्धिमान नियंत्रण प्रणालीप्रवेश सुरक्षा परीक्षण उपकरण
12. PT100 परीक्षण सेंसर
13. तापमान संरक्षण समारोह पर उपकरण
14. बिजली आपूर्ति के चरण हानि संरक्षण
15. रिसाव सर्किट ब्रेकर
16. बिजली की आपूर्ति: एसी 380 वी, 60 हर्ट्ज, 3.5 किलोवाट
17. दरवाजा: टेम्पर्ड ग्लास दरवाजा
18. वैक्यूम पंप 60 ~ 600 एल / एच
19. दबाव विनियमन वाल्व, चूषण नोजल और तीन टुकड़े सेट को नियंत्रित करने वाला दबाव
20. नियंत्रक: प्रोग्राम करने योग्य नियंत्रक (इस नियंत्रक में मनमानी सेटिंग के निम्नलिखित कार्य हैं)

1. धूल उड़ाने का समय (रोकें, उड़ाएं) एम / एस, समायोज्य
2. चक्र अवधि: मनमाने ढंग से समायोज्य
3. पूर्व निर्धारित परीक्षण समय: 0s ~ 9999m59s, समायोज्यप्रवेश सुरक्षा परीक्षण उपकरण
4. पावर ऑन: ऑफ-ऑन-ऑफ

21. स्क्वायर-जाल वाली चलनी: नाममात्र तार व्यास 50μm है, तारों के बीच की खाई की नाममात्र चौड़ाई 75μm . है
22. ब्लोअर: सभी प्लास्टिक केन्द्रापसारक प्रशंसक

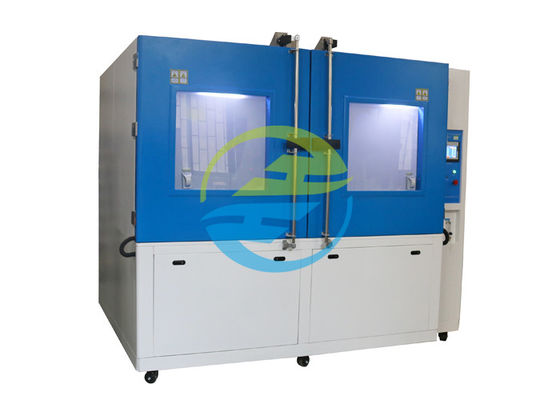

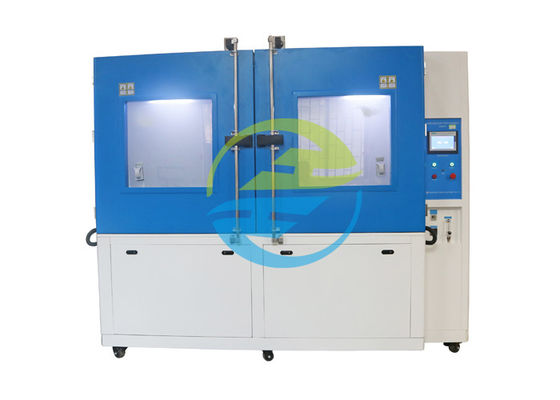

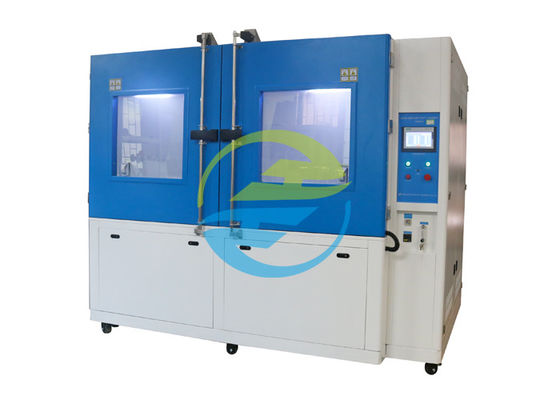

संदर्भ के लिए चित्र:
