उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HongCe |
प्रमाणन: | Calibration certificate(cost additional) |
मॉडल संख्या: | एलटी-3 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | प्लाईवुड |
प्रसव के समय: | तीस दिन |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 10 सेट |
मानक: | आईईसी 60112, आईईसी60695 और आदि | प्रोडक्ट का नाम: | रिसाव ट्रैकिंग परीक्षक |
---|---|---|---|
नियंत्रण संचालन मोड: | विद्युत नियंत्रण या पीएलसी नियंत्रण | इलेक्ट्रोड रिक्ति: | 4 ± 0.1 मिमी |
इलेक्ट्रोड दबाव: | 1 ± 0.05 एन | परीक्षण वोल्टेज: | 0-600V समायोज्य |
ड्रिप देरी: | 0.2s | ड्रिप आकार: | 45 ~ 50 बूँदें / सेमी3 |
हाई लाइट: | आईईसी 60112 ज्वलनशीलता परीक्षण उपकरण,पीटीआई ज्वलनशीलता परीक्षण उपकरण,सीटीआई ज्वलनशीलता परीक्षण उपकरण |

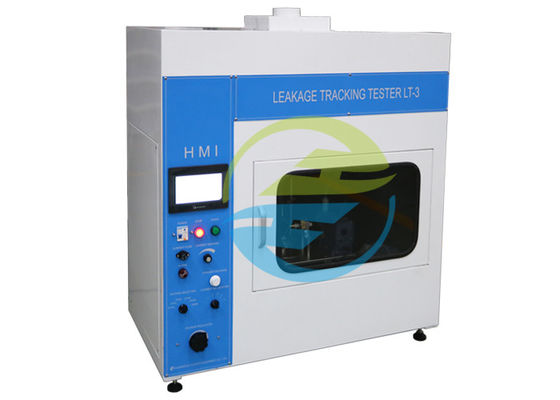

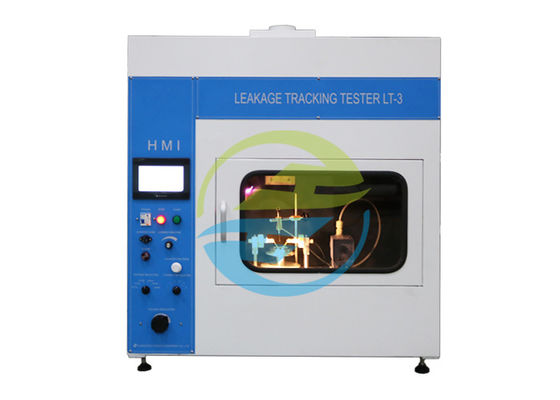

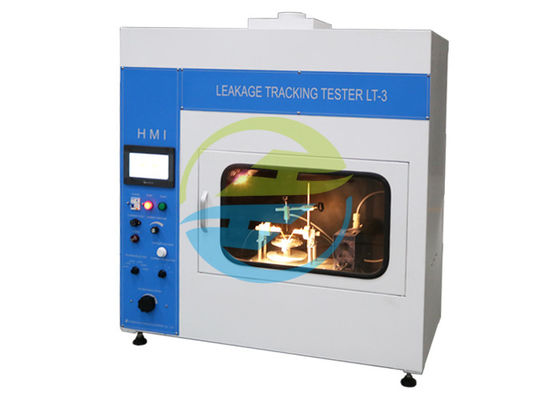

IEC60112 ज्वलनशीलता परीक्षण उपकरण CTI और PTI . का निर्धारण
मानक:
IEC60112-2009 ठोस इन्सुलेट सामग्री के सबूत और तुलनात्मक ट्रैकिंग सूचकांकों के निर्धारण के लिए विधि।
यह उपकरण के कुछ हिस्सों से लिए गए टुकड़ों पर और वैकल्पिक वोल्टेज का उपयोग करके सामग्री की पट्टिकाओं पर ठोस इन्सुलेट सामग्री के सबूत और तुलनात्मक ट्रैकिंग सूचकांकों के निर्धारण के लिए परीक्षण की विधि को निर्दिष्ट करता है।ज्वलनशीलता परीक्षण उपकरण
प्रूफ ट्रैकिंग इंडेक्स (पीटीआई)
जहां, सामग्री के लिए आईईसी मानकों में या विद्युत उपकरण विनिर्देशों के लिए, या अन्य मानकों में, केवल एक प्रूफ परीक्षण की आवश्यकता होती है, 50 ड्रॉप परीक्षण क्लॉज 8 के अनुसार किए जाएंगे, लेकिन निर्दिष्ट एकल वोल्टेज पर।ट्रैकिंग विफलता के बिना पचासवीं बूंद गिरने के बाद, और लगातार लौ के बिना नमूनों की आवश्यक संख्या कम से कम 25 एस तक परीक्षण अवधि का सामना करेगी।
एयर आर्क्स द्वारा ओवर-करंट डिवाइस का संचालन ट्रैकिंग विफलता का गठन नहीं करता है।
प्रूफ वोल्टेज 25 V का पूर्णांक गुणज होगा।
तुलनात्मक ट्रैकिंग इंडेक्स (सीटीआई)
तुलनात्मक ट्रैकिंग सूचकांक के निर्धारण के लिए अधिकतम वोल्टेज के निर्धारण की आवश्यकता होती है, जिस पर पांच नमूने बिना असफलता के 50 बूंदों के लिए परीक्षण अवधि का सामना करते हैं और क्या, अधिकतम 50 बूंद के आंकड़े से 25 वी कम वोल्टेज पर, नमूना 1 00 बूंदों का सामना कर सकता है।यदि ऐसा नहीं है, तो अधिकतम 1 00 ड्रॉप झेलने वाले वोल्टेज को निर्धारित करना होगा।
पैरामीटर:
नमूना | LT-2 (0.5m³) | LT-3 (0.5m³) (टच स्क्रीन) |
कार्यरत वोल्टेज | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA |
नियंत्रण संचालन मोड | विद्युत नियंत्रण, बटन संचालन | इन्फ्रारेड रिमोट कंट्रोल के साथ पीएलसी नियंत्रण, 7 इंच रंग टच स्क्रीन ऑपरेशन; |
परीक्षण वोल्टेज | 0-600V समायोज्य, सटीक 1.5% | |
टाइमिंग डिवाइस | 9999X0.1S।ज्वलनशीलता परीक्षण उपकरण | |
इलेक्ट्रोड | सामग्री: प्लेटिनम इलेक्ट्रोड और पीतल कनेक्टिंग रॉड | |
दो इलेक्ट्रोड में (5 ± 0,1) मिमी × (2 ± 0,1) मिमी का एक आयताकार क्रॉस-सेक्शन होगा, जिसमें 30 डिग्री ± 2 डिग्री के कोण के साथ एक छोर छेनी-किनारे होंगे (चित्र 1 देखें)।लगभग सपाट सतह, 0.01 मिमी से 0.1 मिमी चौड़ी बनाने के लिए तेज किनारे को हटा दिया जाएगा | ||
इलेक्ट्रोड की सापेक्ष स्थिति | शामिल कोण: 60 डिग्री ± 5 डिग्री, दूरी 4 ± 0.1 मिमी . है | |
इलेक्ट्रोड दबाव | 1.00N ± 0.05N | 1.00N ± 0.05N, टच स्क्रीन डिस्प्ले |
टपकता तरल | तरल छोड़ने का अंतराल समय: 30 ± 5 एस, डिजिटल डिस्प्ले, प्रीसेट किया जा सकता है | |
ऊंचाई: 35 ± 5 मिमी | ||
ड्रिप की संख्या: 0-9999 बार, प्रीसेट किया जा सकता है, ड्रिपिंग तरल का वॉल्यूम आकार आयातित माइक्रो पंप द्वारा 50 ~ 45 ड्रिप / सेमी³ के भीतर नियंत्रित किया जाता है | ||
परीक्षण समाधान | समाधान A: 0.1%NH4Cl, 3.95±0.05Ωm, समाधान B: 0.1%NH4Cl + 0.5± 0.002% सोडियम-डि-ब्यूटाइल नेफ़थलीन सल्फोनेट, 1.98±0.05Ωm | |
समय-देरी सर्किट | 2±0.1S (0.5A या अधिक धारा में) | |
शॉर्ट-सर्किट दबाव ड्रॉप | 1±0.1A 1%, दबाव ड्रॉप 8% MAX | |
हवा की गति | 0.2 एम / एस। | |
पर्यावरण आवश्यकता | 0~40℃, सापेक्षिक आर्द्रता≤80%, कोई स्पष्ट कंपन और संक्षारक गैस के स्थान पर | |
आयाम तथा वजन | WDH=1100×550×1200 मिमी, 130kg | WDH=1100×550×1200 मिमी, 130kg |
हमारे पास अन्य हैज्वलनशीलता परीक्षण उपकरणउपलब्ध।आईईसी में सुई-लौ परीक्षण उपकरण 60695-11-5, आईईसी में क्षैतिज-ऊर्ध्वाधर लौ परीक्षण उपकरण 60695-11-3 और आईईसी 60695-11-4, आईईसी 60695-2-10 में ग्लो-वायर टेस्ट उपकरण, आईईसी 60695-2- 11, IEC60695-2-12 और IEC60695-2-13 और आदि। कृपया देखेंज्वलनशीलता परीक्षण उपकरण के लिए परीक्षण उपकरण सूची...हमारी पूरी उपकरण सूची के लिएज्वलनशीलता परीक्षण उपकरण।
