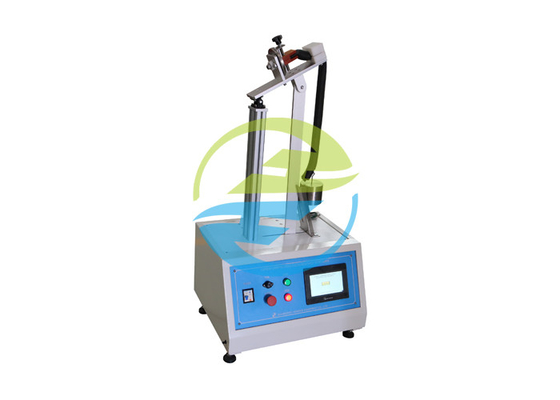

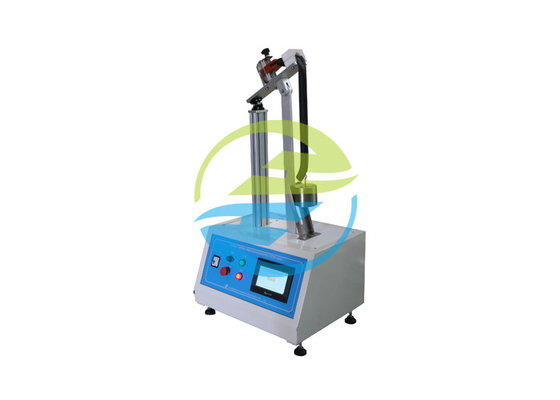

पीएलसी करंट - कैरीइंग होसेस फ्लेक्सिंग रेसिस्टेंस टेस्टर 10r / मिन फ्लेक्सिंग स्पीड

IEC60335-2-2 करंट-कैरिंग होसेस फ्लेक्सिंग रेसिस्टेंस टेस्टर 10r / मिनट फ्लेक्सिंग स्पीड

प्राक्कथन:व्यवहार में, कुछ वर्तमान ले जाने वाली होज़ों को निरंतर विस्तार और झुकने के लिए विभिन्न वातावरणों के अनुकूल होने की आवश्यकता होती है।खराब गुणवत्ता वाली करंट ले जाने वाली नली एक निश्चित संख्या में झुकने के बाद आसानी से टूट जाती है।इसलिए, नली के कारखाने छोड़ने से पहले, झुकने के प्रतिरोध का परीक्षण करना बहुत महत्वपूर्ण है।
इस परीक्षक में सरल संरचना, सुविधाजनक पहचान और अच्छे पहचान प्रभाव की विशेषताएं हैं।यह प्रभावी रूप से वर्तमान ले जाने वाली नली के झुकने प्रतिरोध को प्रतिबिंबित कर सकता है और उत्पादों की पूर्व कारखाने की गुणवत्ता को प्रभावी ढंग से सुनिश्चित कर सकता है।विद्युत उपकरण परीक्षक

मानक: यह उपकरण IEC60335-2-2, खंड 21.103 आंकड़ा 102 के मानक को पूरा करता है।

आवेदन:वर्तमान ले जाने वाले होसेस फ्लेक्सिंग प्रतिरोध परीक्षक के लिए उपयुक्त।

नमूना जांच:वैक्यूम क्लीनर होसेस, पानी सक्शन प्रकार सफाई उपकरण ट्यूब, वॉशिंग मशीन पानी के पाइप।विद्युत उपकरण परीक्षक

विशेषता:मोटर चालित सफाई सिर से जुड़े होने के लिए नली का अंत चित्र 102 में दिखाए गए परीक्षण उपकरण के धुरी हाथ से जुड़ा हुआ है। हाथ की धुरी धुरी और उस बिंदु के बीच की दूरी जहां नली कठोर भाग में प्रवेश करती है 300 मिमी है ± 5 मिमी।भुजा को क्षैतिज स्थिति से 40°±1° के कोण से ऊपर उठाया जा सकता है।नली के दूसरे छोर से या नली के साथ एक सुविधाजनक बिंदु से 5 किलो के द्रव्यमान को निलंबित कर दिया जाता है ताकि जब हाथ क्षैतिज स्थिति में हो तो द्रव्यमान समर्थित हो और नली पर कोई तनाव न हो।

द्रव्यमान एक झुकी हुई प्लेट के विरुद्ध इस प्रकार खिसकता है कि नली का अधिकतम विक्षेपण 3° हो।हाथ को एक क्रैंक के माध्यम से ऊपर और नीचे किया जाता है जो प्रति मिनट 10 ± 1 चक्कर की गति से घूमता है।विद्युत उपकरण परीक्षक

क्रैंक के 2500 चक्करों के लिए परीक्षण किया जाता है जिसके बाद नली के निश्चित सिरे को 90° से घुमाया जाता है और आगे 2500 चक्करों के लिए परीक्षण जारी रखा जाता है।परीक्षण अन्य दो 90° स्थितियों में से प्रत्येक में दोहराया जाता है।

मापदंडों:

मानक आंकड़ा:

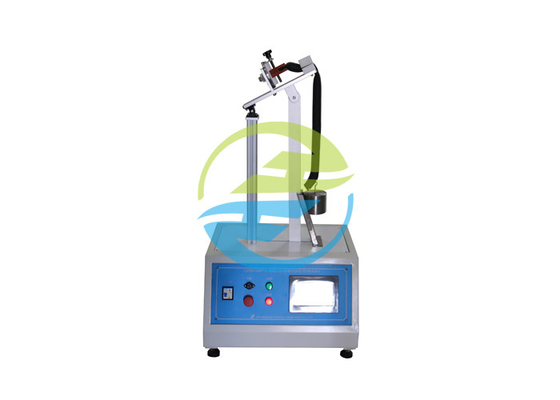

संदर्भ के लिए चित्र:
