टेस्ट स्ट्रोक 1000 मीटर फ्लेक्सिबल केबल टेस्टिंग उपकरण 0-400V वोल्टेज लोड हो रहा है

टेस्ट स्ट्रोक 1000 मीटर फ्लेक्सिबल केबल टेस्टिंग उपकरण 0-400V वोल्टेज लोड हो रहा है

टेस्ट स्ट्रोक 1000 मीटर फ्लेक्सिबल केबल टेस्टिंग उपकरण 0-400V वोल्टेज लोड हो रहा है

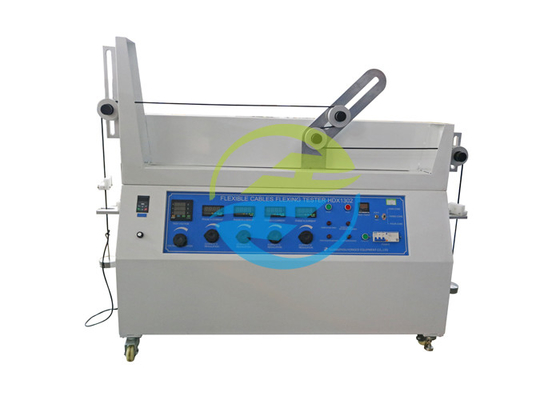

Test Stroke 1000m Flexible Cable Testing Equipment 0-400V Voltage Loading
टेस्ट स्ट्रोक 1000 मीटर फ्लेक्सिबल केबल टेस्टिंग उपकरण 0-400V वोल्टेज लोड हो रहा है
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HongCe
प्रमाणन: Calibration Certificate(cost additional)
मॉडल संख्या: एचडीएक्स1302
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiatable
पैकेजिंग विवरण: मानक निर्यात पैकिंग
प्रसव के समय: 15 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 10 सेट
संपर्क करें
विस्तृत उत्पाद विवरण
मानक: IEC60245-2, IEC60065 भार बिजली: 0-25ए
वोल्टेज लोड हो रहा है: 0-400V परीक्षण गति: 0.33 मीटर / एस
टेस्ट स्ट्रोक: 1000 ± 20 मिमी उपयुक्त कोर: 2-18
नाम: लचीले केबल परीक्षण उपकरण गारंटी: 1 वर्ष
हाई लाइट:

स्ट्रोक 1000 मीटर लचीले केबल परीक्षण उपकरण

,

400V लचीले केबल परीक्षण उपकरण

,

0.33 मीटर / एस केबल परीक्षण उपकरण:

टेस्ट स्ट्रोक 1000 मीटर लचीला केबल परीक्षण उपकरण, 0-400Vवोल्टेज लोड हो रहा है



मानक विवरण:

यह परीक्षण चित्र 1 में दिखाए गए उपकरण के माध्यम से किया जाएगा।इस उपकरण में एक वाहक सी, वाहक के लिए एक ड्राइविंग सिस्टम और परीक्षण के लिए केबल के प्रत्येक नमूने के लिए चार पुली शामिल हैं।वाहक सी दो पुली ए और बी का समर्थन करता है, जो एक ही व्यास के होते हैं।उपकरण के दोनों छोर पर दो स्थिर पुली, पुली ए और बी से भिन्न व्यास के हो सकते हैं, लेकिन सभी चार पुली को इस तरह व्यवस्थित किया जाएगा कि नमूना उनके बीच क्षैतिज हो।वाहक गति की दिशा के प्रत्येक उत्क्रमण के बीच 0.33 मीटर/सेकेंड की लगभग स्थिर गति से 1 मीटर की दूरी पर चक्र (आगे और पीछे की गति) बनाता है।केबल परीक्षण उपकरण
पुली धातु से बनी होनी चाहिए और इसमें वृत्ताकार केबलों के लिए अर्ध-गोलाकार आकार का खांचा और फ्लैट केबल के लिए एक सपाट नाली होनी चाहिए।निरोधक क्लैम्प्स डी को स्थिर किया जाएगा ताकि पुल हमेशा उस भार से लागू हो जिससे वाहक दूर जा रहा है।एक अवरोधक क्लैंप से उसके समर्थन तक की दूरी, जबकि दूसरा क्लैंप इसके समर्थन पर टिका हुआ है, अधिकतम 5 सेमी की दूरी होगी।
ड्राइविंग सिस्टम ऐसा होना चाहिए कि वाहक एक दिशा से दूसरी दिशा में उलटने पर आसानी से और बिना झटके के मुड़ जाए।
लगभग 5 मीटर लंबी लचीली केबल का एक नमूना पुली के ऊपर खींचा जाएगा, जैसा कि चित्र 1 में दिखाया गया है, प्रत्येक छोर को एक भार से लोड किया जा रहा है।इस भार का द्रव्यमान और पुली A और B का व्यास तालिका 1 में दिया गया है।केबल परीक्षण उपकरण

टेस्ट स्ट्रोक 1000 मीटर फ्लेक्सिबल केबल टेस्टिंग उपकरण 0-400V वोल्टेज लोड हो रहा है 0

मानक आंकड़ा:

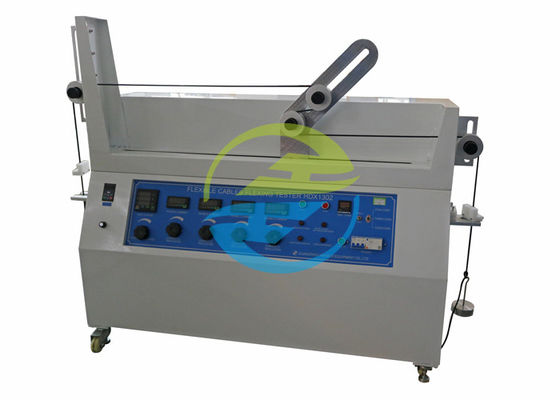

टेस्ट स्ट्रोक 1000 मीटर फ्लेक्सिबल केबल टेस्टिंग उपकरण 0-400V वोल्टेज लोड हो रहा है 1



मानक:IEC60245-1 रबर इंसुलेटेड केबल- रेटेड वोल्टेज 450/750 वी-पार्ट 1 तक और इसमें शामिल हैं: सामान्य आवश्यकताएं, IEC60245-2 क्लॉज 3.1 चित्र 1 रबर इंसुलेटेड केबल-रेटेड वोल्टेज 450/750 वी-पार्ट 2 तक और इसमें शामिल हैं: टेस्ट तरीके।

आवेदन:इसका उपयोग पूर्ण लचीले केबलों की यांत्रिक शक्ति की जाँच के लिए किया जाता है।यह परीक्षण 4mm2 से अधिक नाममात्र क्रॉस-सेक्शनल क्षेत्र के कोर के साथ लचीली केबलों पर लागू नहीं होता है और दो से अधिक संकेंद्रित परतों में 18 कोर से अधिक केबल बिछाए जाते हैं।

नमूना जांच:पूर्ण लचीली केबल।केबल परीक्षण उपकरण



मापदंडों:

बिजली की आपूर्ति एसी 220V / 50HZ
कोर की वर्तमान लोडिंग 0-25ए
वोल्टेज लोड हो रहा है 0-400V
परीक्षण की गति 0.33 मीटर / एस
परीक्षण दूरी 1000 ± 20 मिमी
उपयुक्त कोर 2-18केबल परीक्षण उपकरण
नाममात्र पार के अनुभागीय क्षेत्र 0.2 ~ 4 मिमी2
पुली का व्यास 60,80,120,160,200 मिमी (ग्राहक वैकल्पिक: मानक सुसज्जित 3 पीसी)
संयुक्त भार 0.5 किग्रा, 1 किग्रा, 1.5 किग्रा, 2 किग्रा, 2.5 किग्रा, 3 किग्रा, 3.5 किग्रा, 4 किग्रा, 6 किग्रा, 7.5 किग्रा, 8 किग्रा
दोष परीक्षण करंट रुकावट, कंडक्टरों के बीच शॉर्ट सर्किट, चरखी के बीच टेस्ट और शॉर्ट सर्किट।

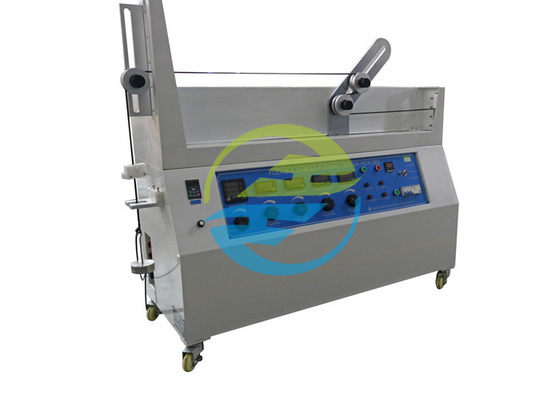

संदर्भ के लिए चित्र:



टेस्ट स्ट्रोक 1000 मीटर फ्लेक्सिबल केबल टेस्टिंग उपकरण 0-400V वोल्टेज लोड हो रहा है 2
