उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
समय डिवाइस: | 9999X0.1S | दहन कोण: | 45 डिग्री (परीक्षण) या लंबवत झुकाव |
---|---|---|---|
लौ की ऊंचाई: | 12 ± 1 मिमी समायोज्य | मानक के अनुरूप है: | IEC60695-11-5, IEC60335-1 |
हाई लाइट: | iec testing equipment,iec tester |

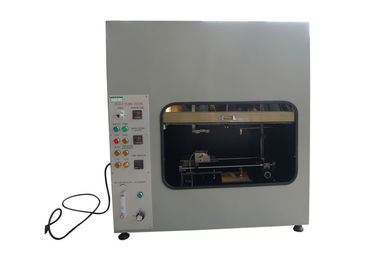

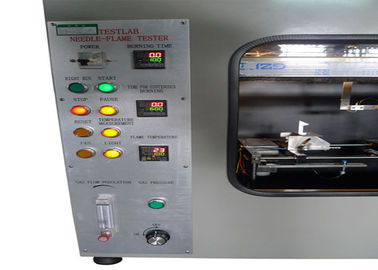

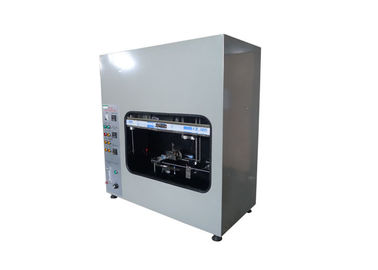

IEC60695-11-5 सुई लौ परीक्षण उपकरण
उत्पाद की जानकारी :
सुई लौ परीक्षक में एक Ф0.9 मिमी सुई के आकार का बर्नर होता है जो 45 डिग्री के दूत के साथ झुकाता है और इसे ब्यूटेन गैस प्रदान करता है। उपकरण की आग के खतरे के कारण होने वाले उपकरणों के अंदर ज्वलनशील होने पर उपकरणों का आग खतरा इस बात का आकलन किया जाता है कि नमूना को जलाया जा सकता है या दहन समय और लंबाई। यह परीक्षक आईईसी 60695-11-5, आईईसी 60335-1 की मानक आवश्यकता के अनुरूप है।
सुई ज्वाला परीक्षक प्रकाश उपकरण, कम वोल्टेज उपकरण, घरेलू उपकरण, मशीन उपकरण विद्युत उपकरण, विद्युत मशीन, विद्युत उपकरण, इलेक्ट्रॉनिक उपकरण, इलेक्ट्रोटेक्निकल उपकरण, विद्युत कनेक्टर, विद्युत और इलेक्ट्रॉनिक के अनुसंधान, उत्पादन और गुणवत्ता परीक्षण विभाग के लिए उपयुक्त है। उपकरण और अन्य घटक। यह सामग्री, इंजीनियरिंग प्लास्टिक या अन्य ठोस दहन सामग्री उद्योग को इन्सुलेट करने के लिए भी उपयुक्त है।
मॉडल विनिर्देश और तकनीकी पैरामीटर (टच स्क्रीन एनएफ -2 के लिए वैकल्पिक):
पैरामीटर / मॉडल | NF-1 |
कार्यरत वोल्टेज | 220V / 50Hz |
समय डिवाइस | 9999X0.1S |
combustor | आंतरिक boreφ0.5 मिमी ± 0.1 मिमी, ओडी ≤φ0.9 मिमी, एल ≥ 35 मिमी, स्टेनलेस स्टील |
दहन कोण | 45 डिग्री (परीक्षण) या ऊर्ध्वाधर झुकाव (जब लौ की ऊंचाई समायोजित करें) |
लौ की ऊंचाई | 12 ± 1 मिमी समायोज्य (लौ ऊंचाई गेज के साथ) |
गैस श्रेणी | 95% Butagas (बोतलबंद लाइटर गैस का उपयोग कर सकते हैं) |
तापमान परीक्षण की रेंज | 0 ~ 1000 ℃ |
लौ वार्मिंग आवश्यकता | 100 डिग्री से 700 डिग्री तक, 23.5 एस ± 1 एस के भीतर मानक मानों के लिए समय |
तापमान थर्माकोउपल | φ0.5 कवच निकल क्रोमियम / निकल एल्यूमीनियम तार के-थर्माकोउपल |
काम की दुकान | 0.5 क्यूब, स्टेनलेस स्टील केस, काला योगन पृष्ठभूमि, (customizable0.75 घन, 1 क्यूब) |
परीक्षण प्रक्रिया | परीक्षण प्रक्रिया स्वचालित नियंत्रण, स्वतंत्र वायु मसौदा |
वॉल्यूम आकार समायोजन | फ्लोमीटर समायोजन |
मानक के अनुरूप है | GB4706.1-2005, GB5169.5-2008, IEC60695-11-5, IEC60335-1 |
शामिल हैं:
एक सफेद पाइन टेस्ट बोर्ड और टिशू पेपर की पांच शीट्स
एक लौ ऊंचाई गेज
उपभोग्य:
व्हाइट पाइन टेस्ट बोर्ड और टिशू पेपर
थर्माकोउपल टाइप के और कॉपर ब्लॉक
स्कोप:
आईईसी 60695 का यह हिस्सा एक सिमुलेशन तकनीक द्वारा आग के खतरे का आकलन करने के लिए गलती की स्थिति से हो सकता है, जो एक छोटी लौ के प्रभाव को अनुकरण करने के लिए एक सुई-लौ परीक्षण निर्दिष्ट करता है।
यह इलेक्ट्रोटेक्निकल उपकरण, इसके उप-असेंबली और घटकों और ठोस विद्युत इन्सुलेट सामग्री या अन्य दहनशील पदार्थों पर लागू होता है।
एक तकनीकी समिति की जिम्मेदारियों में से एक, जहां भी लागू हो, अपने प्रकाशनों की तैयारी में बुनियादी सुरक्षा प्रकाशनों का उपयोग करने के लिए।
परीक्षण का सामान्य विवरण:
परीक्षण यह निर्धारित करने के लिए किया जाता है कि, निर्धारित स्थितियों के तहत, परीक्षण लौ भागों के इग्निशन का कारण नहीं बनती है, या परीक्षण लौ द्वारा आग लगने वाला एक दहनशील भाग जलने की सीमित अवधि या जलने की सीमित सीमा है, आग से आग फैलाने के बिना या परीक्षण नमूने से गिरने या चमकते कणों।
यह परीक्षण अन्य अग्निरोधी घटकों से उत्पन्न होने वाली छोटी लौ के परीक्षण नमूने पर प्रभाव निर्धारित करता है और प्रासंगिक उत्पाद विनिर्देश लौ आवेदन की अवधि और स्वीकृति के मानदंड निर्दिष्ट करेगा।
परीक्षण उपकरण का विवरण

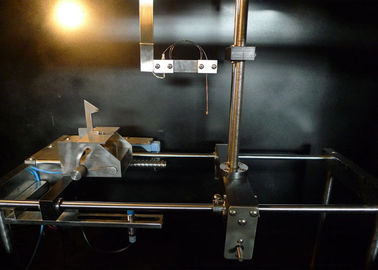

बर्नर:
परीक्षण लौ का उत्पादन करने के लिए बर्नर में कम से कम 35 मिमी लंबा ट्यूब होता है जिसमें 0.5 मिमी ± 0.1 मिमी और बाहरी व्यास 0.9 मिमी से अधिक नहीं होता है।
बर्नर को कम से कम 95% की शुद्धता वाले ब्यूटेन या प्रोपेन गैस के साथ आपूर्ति की जाती है। बर्नर ट्यूब में कोई हवा भर्ती नहीं की जाएगी।
ज्योति:
ऊर्ध्वाधर स्थिति में बर्नर की धुरी के साथ, गैस की आपूर्ति को समायोजित किया जाता है ताकि लौ की लंबाई 12 मिमी ± 1 मिमी हो, जब एक अंधेरे पृष्ठभूमि के खिलाफ कमजोर प्रकाश में देखा जाए (चित्र 1 ए देखें)। आग एनेक्स ए में विस्तृत उपकरण और प्रक्रिया का उपयोग करके पुष्टि की जाएगी। तापमान के लिए परीक्षण समय 100 ℃ ± 5 ℃ से 700 ℃ ± 3 ℃ 23.5 ± 1.0 ℃ होगा।
