| सटीकता: | 0.01J | अधिकतम मापने सीमा: | 0-2J |
|---|---|---|---|
| प्रभाव ऊर्जा: | मैक्स। 2J | व्यास पेंडुलम: | 20 मिमी |
| हाई लाइट: | प्रभाव परीक्षण मशीन,pendulum impact testing machine |
||

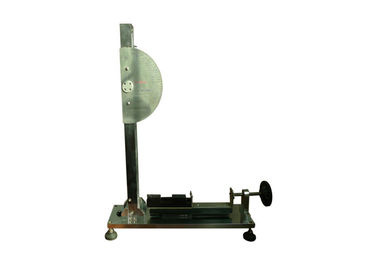

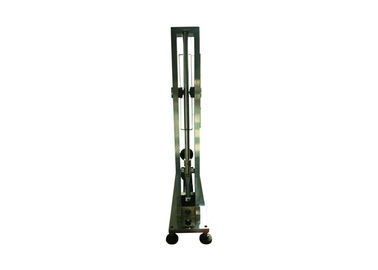

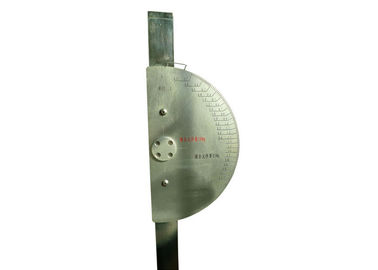

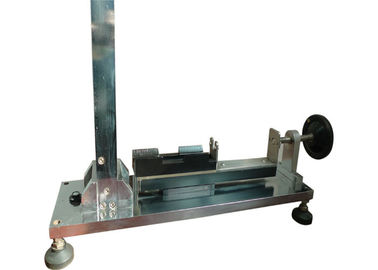

वसंत हैमर कैलिब्रेशन उपकरण के लिए अंशांकन उपकरण
उत्पाद विवरण:
IEC60068-2-75 में दिखाए गए आवश्यकताओं के रूप में, इस अंशांकन डिवाइस का उपयोग वसंत हथौड़ा की प्रभाव ऊर्जा का परीक्षण करने के लिए किया जाता है। यह प्रयोगशाला के लिए विशेष उपकरण है।
क्योंकि कैलिब्रेटेड स्प्रिंग हथौड़ा की पेशकश की ऊर्जा के लिए सीधे मापना मुश्किल है, इस उपकरण का अंशांकन सिद्धांत उस ऊर्जा की तुलना करके है जो पेंडुलम और ड्रॉप ऊंचाई के द्रव्यमान द्वारा गणना की जाती है।
इस डिवाइस की उच्चतम रिज़ॉल्यूशन क्षमता 0.01J है। रिलीज तंत्र को डिजाइन में सुधार किया गया है, यह परीक्षण पर अधिकतम प्रभाव को कम कर सकता है जब वसंत हथौड़ा पट्टा, पेंडुलम रॉड और एयरोस्पेस असर आयातित अच्छी गुणवत्ता वाले स्टील से बने होते हैं, ताकि डिवाइस की परिशुद्धता और स्थिरता में सुधार हो सके। ।
इस डिवाइस की उच्चतम रिज़ॉल्यूशन क्षमता 0.01J है। रिलीज तंत्र को डिजाइन में सुधार किया गया है, यह परीक्षण पर अधिकतम प्रभाव को कम कर सकता है जब वसंत हथौड़ा पट्टा, पेंडुलम रॉड और एयरोस्पेस असर आयातित अच्छी गुणवत्ता वाले स्टील से बने होते हैं, ताकि डिवाइस की परिशुद्धता और स्थिरता में सुधार हो सके। ।
तकनीकी पैमाने:
| शुद्धता | 0.01J |
| अधिकतम मापने सीमा | 0-2J |
| प्रभाव ऊर्जा | मैक्स। 2J |
| वजन | कॉपर वजन कवर (2 जे) |
| गाइड नाली व्यास | 51 मिमी |
| लंगर | इस्पात |
| व्यास पेंडुलम | 20 मिमी |
| लंबाई पेंडुलम | 635 मिमी 35 2,5 मिमी |
| पेंडुलम एच | 120 मिमी mm 2 मिमी |
| पेंडुलम डी | 20 मिमी ± 0,5 मिमी |
| पेंडुलम डब्ल्यू | 4 मिमी ± 0,01 मिमी |
| पेंडुलम की ऊर्जा हानि | <0.002J |
| डिवाइस जारी करें | एसी। मैकेनिक |
| ट्रिगर दूरी | > 30mm |
| संदर्भ | आईईसी 60068-2-75 अंजीर। बी 1 |
वसंत हथौड़ों के अंशांकन के लिए प्रक्रिया:
बी 1 अंशांकन का सिद्धांत
इस अंशांकन प्रक्रिया का सिद्धांत एक वसंत हथौड़ा द्वारा प्रदान की गई ऊर्जा की तुलना करना है, जो सीधे मापना मुश्किल है, एक पेंडुलम की ऊर्जा के लिए, इसके द्रव्यमान और गिरावट की ऊंचाई से गणना की जाती है।
B.2 अंशांकन उपकरण का निर्माण
इकट्ठे अंशांकन डिवाइस को आंकड़ा B.1 में दिखाया गया है। फ्रेम के अलावा, मुख्य भाग एक असर "ए", एक ड्रैग पॉइंटर "बी", एक पेंडुलम "सी", एक रिलीज बेस "डी" और एक रिलीज डिवाइस "ई" हैं।
अंशांकन उपकरण का मुख्य भाग चित्र B.2 में दिखाया गया पेंडुलम "c" है। इस पेंडुलम के निचले सिरे तक स्टील का स्प्रिंग तय किया जाता है, जिसमें चित्र B.3 में दिखाया गया है। वसंत वसंत स्टील का है, जिसमें कोई विशेष उपचार की आवश्यकता नहीं होती है, और यह पेंडुलम "सी" के लिए सख्ती से तय किया जाता है।
चित्र B.4 कुछ हिस्सों को बड़े पैमाने पर दिखाता है
यह ध्यान दिया जाना चाहिए कि इस स्प्रिंग को स्प्रिंग हैमर को कैलिब्रेट करने के लिए डिज़ाइन किया गया है, जिसमें तालिका 1 में परिभाषित ऊर्जा मानों के लिए तालिका 1 के बराबर या उससे कम है। 2 जे के लिए परिभाषित स्प्रिंग हथौड़ों की विशेषताओं को कैलिब्रेट करने के लिए, पेंडुलम के स्प्रिंग को परिभाषित किया गया है। कैलिब्रेटिंग डिवाइस को अलग डिज़ाइन का होना चाहिए।
सूचक की उपयुक्त घर्षण विशेषताओं को प्राप्त करने के लिए, मोटी बुने हुए कपड़े का एक टुकड़ा असर की धातु की सतहों के बीच रखा जाता है, पियानो तारों को इस तरह से झुकाया जाता है कि कपड़े के खिलाफ एक छोटी सी ताकत लगाई जाती है।
क्योंकि अंशांकन डिवाइस के अंशांकन के दौरान रिलीज़ डिवाइस को हटा दिया जाता है, रिलीज़ डिवाइस को स्क्रू के माध्यम से रिलीज़ बेस पर तय किया जाता है।
B.3 अंशांकन उपकरण के अंशांकन की विधि
अंशांकन उपकरण का अंशांकन एक वसंत-हथौड़ा से लिया गया अंशांकन हड़ताली तत्व "जी" का उपयोग करके प्रभावित होता है, जैसा कि आंकड़े बी 5 में दिखाया गया है। अंशांकन से पहले, रिलीज़ डिवाइस को अंशांकन डिवाइस से हटा दिया जाता है।
कैलिब्रेशन हड़ताली तत्व चार लिनन थ्रेड्स द्वारा "h" सस्पेंशन पॉइंट से एक क्षैतिज विमान में स्थित है, जो पेंडुलम और कैलिब्रेशन हड़ताली तत्व के बीच संपर्क बिंदु से 2000 मिमी ऊपर है, जब उत्तरार्द्ध अपनी बाकी की स्थिति में होता है। अंशांकन हड़ताली तत्व को पेंडुलम और गतिशील परिस्थितियों में संपर्क के बिंदु के खिलाफ स्विंग करने की अनुमति दी जाती है, बिंदु "के" बाकी स्थिति में संपर्क के बिंदु से 1 मिमी से कम नहीं होगा। निलंबन बिंदु तब दोनों संपर्क बिंदुओं के बीच के अंतर के बराबर दूरी पर उठाए जाते हैं।
