उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HongCe |
प्रमाणन: | Calibration Certificate(cost additional) |
मॉडल संख्या: | HO6505 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiatable |
पैकेजिंग विवरण: | प्लाईवुड |
प्रसव के समय: | 25 दिन |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 15 सेट |
झुकने की ऊँचाई: | 40, 2 मिमी, समायोज्य | खींचो रेंज: | 0-100N |
---|---|---|---|
रास्ता खींचो: | शारीरिक संचालन | मानक: | IEC60320-1, आंकड़ा 19 |
हाई लाइट: | mechanical switch tester,switch life tester |

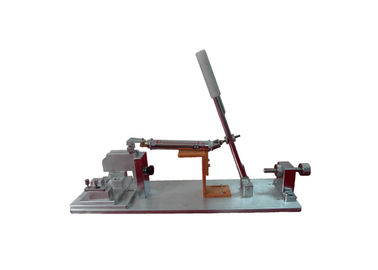

कप्लर लेटरल पुल्स परीक्षण डिवाइस
उत्पाद की जानकारी:
यह डिवाइस IEC60320-1 के अनुसार है, डिजाइन करने के लिए आकृति 1 मानक आवश्यकता है। यह कनेक्टर की यांत्रिक शक्ति का परीक्षण करने के लिए, इस कारण से बल के साथ कनेक्टर की शर्तों के तहत उपकरण इनलेट को वापस लेने के परीक्षण के लिए प्रयोग किया जाता है।
तकनीकी पैमाने:
1, लचीला केबल झुकने की ऊंचाई: 40 ± 2 मिमी, समायोज्य।
2, खींचें सीमा: 0-100 एन।
3, खींचें रास्ता: मैन्युअल ऑपरेशन, एक दिशा में 50 बार और फिर विपरीत दिशा में 50 बार।
3, कंडक्टर चयन और संबंधित परीक्षण पार्श्व मूल्य तालिका खींचता है
मानक: आईईसी 60320-1 खंड 23.3 आंकड़ा 1 9।
आवेदन: 0.2 ए से अधिक रेटिंग के साथ कनेक्टर के पार्श्व खींच परीक्षण का परीक्षण करने के लिए उपयुक्त।
टेस्ट नमूना: 0.2 ए से अधिक रेटिंग वाले कनेक्टर।
फ़ीचर: कनेक्टर परीक्षण के दौरान अपने मॉडल और मानक हिंग से मेल खाने वाले एक उपकरण इनलेट का चयन करना चाहिए।
पैरामीटर्स :
फ्लेक्सिंग केबल की झुकाव ऊंचाई | 40 ± 2 मिमी, समायोज्य |
बल सीमा खींचो | 0-100N |
पुल मोड | मैन्युअल ऑपरेशन, एक ही बल की पार्श्व खींच को तब विमान के साथ समानांतर दिशा में लागू किया जाता है जिसमें वर्तमान-वाहक पिन की धुरी होती है और कनेक्टर के सगाई के चेहरे के साथ समानांतर होता है। बल तुरंत जारी किया जाता है। ऑपरेशन का यह अनुक्रम एक दिशा में 50 बार और फिर विपरीत दिशा में 50 बार बनाया जाता है। मॉडल HO6504A स्वचालित है (वैकल्पिक) |
तालिका 7-पार्श्व खींचने के लिए मूल्य लागू
कनेक्टर की रेटेड वर्तमान ए | खींचें एन |
2.5 | 6 |
6 | 35 |
10 | 35 |
16 | 50 |
23.2 के परीक्षण के बाद, 0.2 ए से अधिक की रेटिंग वाले कनेक्टर को कनेक्टर के साथ संबंधित प्रकार के एक उपकरण इनलेट में डाला जाता है और प्रासंगिक मानक शीट का अनुपालन किया जाता है। उपकरण इनलेट को एक उचित परीक्षण उपकरण में रखा जाता है, जिसका एक उदाहरण चित्रा 1 में दिखाया गया है, जिसमें पिन ऊपर की ओर इशारा करते हैं। आयाम 40 मिमी ± 2 मिमी का पालन किया जाएगा।
एक पार्श्व खींच, जैसा कि तालिका 7 में निर्दिष्ट है, को कॉर्ड पर वर्तमान में ले जाने वाले पिन के अक्ष वाले विमान के लंबवत दिशा में लागू किया जाता है, और इसे तुरंत जारी किया जाता है।
ऑपरेशन का यह अनुक्रम एक दिशा में 50 बार और फिर विपरीत दिशा में 50 बार बनाया जाता है।
उसी बल की एक पार्श्व खींच तब उस विमान के साथ समानांतर दिशा में लागू होती है जिसमें वर्तमान-वाहक पिन की धुरी होती है और कनेक्टर के सगाई के चेहरे के साथ समानांतर होता है। बल तुरंत जारी किया जाता है। ऑपरेशन का यह अनुक्रम एक दिशा में 50 बार और फिर विपरीत दिशा में 50 बार बनाया जाता है।
हमारी लाभ सेवा:
हमारे पास अपनी खुद की विकासशील और डिजाइनिंग टीम है, जो ग्राहकों के लिए अपने तकनीकी और अभिनव उत्पादों को सुनिश्चित करती है।
किसी भी ग्राहक के लिए जिनके पास कुछ उत्पादों के बारे में नया विचार है, बस हमें बताएं, हम आपके विचार के अनुसार उत्पादों का एक अद्वितीय डिज़ाइन प्रदान कर सकते हैं।
तकनीकी सहायता:
हमारे सभी कर्मचारी अनुभवी और कुशल हैं।
विक्रय - पश्चात सेवा:
हमारी कार्यकारी टीम और बिक्री टीम वैश्विक स्तर पर बेचे जाने वाले हमारे उत्पाद के लिए एक तेज़ और उच्च दक्षता बिक्री के बाद सेवा की गारंटी दे सकती हैं।
