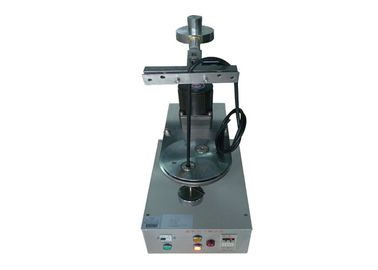

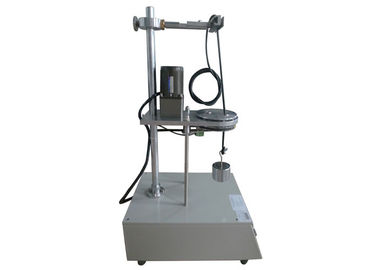

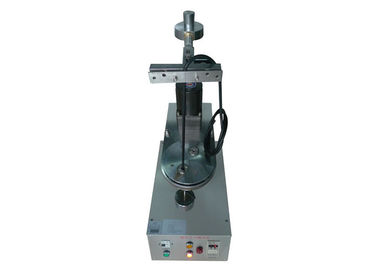

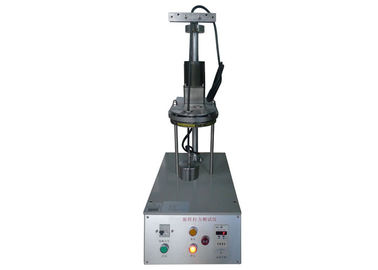

IEC60884-1 चित्रा 11 तन्य शक्ति परीक्षण मशीन clamping डिवाइस

IEC60884-1 चित्रा 11 तन्य शक्ति परीक्षण मशीन clamping डिवाइस

  • IEC60884-1 चित्रा 11 तन्य शक्ति परीक्षण मशीन clamping डिवाइस
  • IEC60884-1 चित्रा 11 तन्य शक्ति परीक्षण मशीन clamping डिवाइस
  • IEC60884-1 चित्रा 11 तन्य शक्ति परीक्षण मशीन clamping डिवाइस
  • IEC60884-1 चित्रा 11 तन्य शक्ति परीक्षण मशीन clamping डिवाइस
IEC60884-1 चित्रा 11 तन्य शक्ति परीक्षण मशीन clamping डिवाइस
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HongCe
प्रमाणन: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
मॉडल संख्या: सीएल-1
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiatable
पैकेजिंग विवरण: प्लाईवुड
प्रसव के समय: 25 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 15 सेट
संपर्क करें
विस्तृत उत्पाद विवरण
हाई लाइट:

electric socket tester

,

socket tester

तन्यता परीक्षण क्लैंपिंग डिवाइस, आईईसी 60884-1 चित्रा 11 क्लैंपिंग डिवाइस लैब टेस्ट मशीन

आवेदन :

स्क्रू क्लैंपिंग वाले टर्मिनलों को इतना डिज़ाइन और बनाया जाएगा कि वे कंडक्टर (ओं) को अनुचित क्षति के बिना कंडक्टर (ओं) को दबाएंगे।


उपकरण क्षति की जांच करने का तंत्र है। टर्मिनल को परीक्षण उपकरण में टेस्टर के अनुसार रखा जाता है और कठोर, ठोस, फंसे हुए और / या लचीला कंडक्टर (ओं) के साथ फिट किया जाता है, मानक के अनुसार सबसे छोटे और फिर सबसे बड़े नाममात्र क्रॉस-सेक्शनल क्षेत्र के साथ, क्लैम्पिंग स्क्रू ( एस) या अखरोट मानक के अनुसार टोक़ के साथ कड़ा किया जा रहा है।


परीक्षण कंडक्टर की लंबाई मानक में निर्दिष्ट ऊंचाई (एच) से 75 मिमी लंबी होगी।
मानक में दिए गए अनुसार, उपकरण के नीचे एक ऊंचाई (एच) पर स्थित प्लेट में उपयुक्त झाड़ी के माध्यम से कंडक्टर का अंत पारित किया जाता है। झाड़ी एक क्षैतिज विमान में स्थित है जैसे कि इसकी केंद्र रेखा 75 मिमी व्यास के चक्र का वर्णन करती है, जो क्षैतिज विमान में क्लैंपिंग इकाई के केंद्र के साथ केंद्रित है; प्लेटिन को फिर (10 ± 2) आर / मिनट की दर से घुमाया जाता है।


क्लैंपिंग इकाई के मुंह और झाड़ी की ऊपरी सतह के बीच की दूरी मानक में निर्दिष्ट ऊंचाई के ± 15 मिमी के भीतर होगी। इन्सुलेट कंडक्टर के बाध्यकारी, घुमावदार या घूर्णन को रोकने के लिए झाड़ी को स्नेहन किया जा सकता है।
मानक में निर्दिष्ट द्रव्यमान कंडक्टर के अंत से निलंबित कर दिया जाता है। परीक्षण की अवधि लगभग 15 मिनट है। परीक्षण के दौरान, कंडक्टर न तो क्लैंपिंग इकाई से बाहर निकल जाएगा और न ही क्लैंपिंग इकाई के पास तोड़ देगा, न ही कंडक्टर को इस तरह से क्षतिग्रस्त कर दिया जाएगा ताकि इसे आगे के उपयोग के लिए अनुपयुक्त किया जा सके।

तकनीकी पैमाने:

बिजली की आपूर्ति: 220V 50 हर्ट्ज या 115 वी 60 हर्ट्ज
गिनती संख्या की सीमा: 1 ~ 99 99 (150 गुना (15 मिनट) डिफ़ॉल्ट रूप से है।
परीक्षण की दर: (10 ± 2) आर / मिनट
वजन: 300 ग्राम / 400 ग्राम / 700 ग्राम / 900 ग्राम / 1400 ग्राम / 2000 जी * 1 (इसे अनुकूलित किया जा सकता है)
व्याकरण का व्यास: 75 मिमी
झाड़ी छेद का व्यास (मिमी): 6.5, 9 .5,13.5 (इसे अनुकूलित किया जा सकता है)
ऊंचाई (एच) (मिमी): 260,280,300,320 मिमी
मानक के अनुरूप: IEC60884Figure11, VDE0620, IEC60947.1 चित्र 1

कंडक्टर के नाममात्र क्रॉस-सेक्शनल क्षेत्र (मिमी²)

घुमावदार होल (मिमी) का व्यास

ऊंचाई (मिमी)

कंडक्टर (किलो) के लिए मास

0.5

6.5

260

0.3

0.75

6.5

260

0.4

1.0

6.5

260

0.4

1.5

6.5

260

0.4

2.5

9.5

280

0.7

4.0

9.5

280

0.9

6.0

9.5

280

1.4

10.0

9.5

280

2.0

16.0

13.0

300

2.9

25.0

13.0

300

4.5

35

14.5

320

6.8

1, ऊंचाई: ± 15 मिमी।

2, यदि झाड़ी-छेद व्यास पर्याप्त नहीं है, तो आप बड़ा चुन सकते हैं।
