| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HongCe |
| प्रमाणन: | TUV、ITS、CSA、BV、SGS 、CNAS(cost additional) |
| मॉडल संख्या: | GW-1 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Negotiatable |
| पैकेजिंग विवरण: | प्लाईवुड |
| प्रसव के समय: | 25 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5 प्रति माह सेट करें |
| तापमान में उतार-चढ़ाव: | <3 ℃ | हीटिंग की अधिकतम गहराई: | 7 मिमी mm 0.5 मिमी |
|---|---|---|---|
| आंदोलन को गति: | 10 मिमी / एस ～ 25 मिमी / एस | परीक्षण के समय: | 30 ± 0.1s |
| हाई लाइट: | flammability tester,flame test equipment |
||

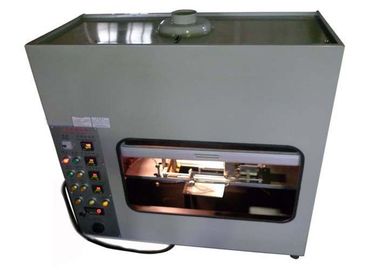

एप्लाइन्स उद्योग, ज्वलनशीलता परीक्षण उपकरण के लिए चमक तार परीक्षण
पृष्ठभूमि:
घर उपकरण उद्योग में सुरक्षा सर्वोपरि है। एक उपकरण तारों की व्यवस्था के भीतर मानव गलत आवेदन, अधिक वर्तमान, या शॉर्ट सर्किट विफलताओं की संभावना के कारण, उपकरण के भीतर उपयोग की जाने वाली सामग्री की ज्वलनशीलता का मूल्यांकन और मूल्यांकन करने के लिए अग्नि सुरक्षा आवश्यकताओं का निर्माण किया गया था। चमक तार परीक्षण आज इस तरह की एक उपकरण है जो उपकरण उद्योग के भीतर उपयोग किया जाता है।
यह पेपर चमक तार परीक्षण की पड़ताल करता है, चमक तार परीक्षण प्रक्रियाओं के पीछे तर्क का वर्णन करता है और अभ्यास को अन्य सामान्य ज्वलनशीलता परीक्षण विधियों से संक्षेप में तुलना करता है। पेपर चमक तार परीक्षण अभ्यास को नियंत्रित करने वाले विनिर्देशों पर भी प्रकाश डालता है। अंत में, यह उपकरण ग्राहकों को चमक तार ज्वलनशीलता आवश्यकताओं को पूरा करने में सहायता के लिए उत्पादों की एक श्रृंखला प्रदान करने की दिशा में TE की प्रतिबद्धता दिखाता है।
तकनीकी पैमाने:
| चमकती फिलामेंट | Ф4 मिमी ± 0.04 मिमी नी / सीआर (77/20) विशेष मानक अंगूठी आकार, क्षैतिज खड़े |
| थर्मोकपल | 1 मिमी आयात के thermocouple, कवच का तापमान प्रतिरोध 1100 ℃ है (1050 ℃ के मानक से बेहतर) |
| चमकदार फिलामेंट के ओमिक हीटिंग तापमान | 500 ℃ ~ 960 ℃ (डिजिटल प्रदर्शन प्रीसेट किया जा सकता है), तापमान उतार चढ़ाव <3 ℃ |
| चमकदार फिलामेंट पर नमूना दबाव | 0.95 एन ± 0.1 एन (समायोज्य) |
| हीटिंग की अधिकतम गहराई | 7 मिमी ± 0.5 मिमी |
| नमूना आंदोलन गति | 10 मिमी / एस ~ 25 मिमी / एस |
| परीक्षण समय | 30s ± 0.1s (1s ~ 999.9 डिजिटल डिस्प्ले प्रीसेट) |
| बिस्तर बोर्ड को आग लगने की मोटाई | मोटाई 10 मिमी, सफेद पाइन बोर्ड कवर 12 जी / एम 2 ~ 30 जी / एम 2 मानक रेशम कागज |
| परीक्षण साइट की मात्रा | ≥ 0.5 मीटर 3 काला पृष्ठभूमि, पृष्ठभूमि illuminance ≤ 20Lx |
| आयाम और वजन | डब्ल्यू: 1100 मिमी × डी: 550 मिमी × एच: 1200 मिमी, गैस वेंट: 100 मिमी, 140 किलो |
| शक्ति | 1 किलोवाट 220V / 50 हर्ट्ज और 110V / 60 हर्ट्ज |
ग्लो वायर टेस्टिंग क्या है?
भौतिक रूप से सामग्री ज्वलनशीलता और अग्नि प्रतिरोध का मूल्यांकन करने के लिए कई विधियों का विकास किया गया है। इनमें प्रत्यक्ष लौ और अप्रत्यक्ष लौ परीक्षण विधियों दोनों शामिल हैं। यूएल 94 विनिर्देश में प्रत्यक्ष लौ विधि का एक उदाहरण परिभाषित किया गया है। इस लंबे स्वीकृत परीक्षण विधि में नियंत्रित स्थितियों के तहत सीधे लंबवत या क्षैतिज घुड़सवार नमूने में लौ लागू करना शामिल है। दूसरी तरफ, अप्रत्यक्ष लौ विधि में नमूना पर लागू एक गैर-ज्वालामुखी ताप स्रोत होता है। चमक तार परीक्षण अप्रत्यक्ष लौ विधि का एक उदाहरण है। इन तरीकों को लागू करने से परीक्षण के परिणाम इग्निशन का विरोध करने के लिए सामग्रियों की प्रवृत्ति की तुलना करने का एक तरीका प्रदान करते हैं, स्वयं बुझाने वाली आग (इग्निशन होना चाहिए), और टपकाने के माध्यम से आग का प्रचार नहीं करना। प्रत्यक्ष विधि और अप्रत्यक्ष विधि के बीच अंतर को बेहतर ढंग से समझने के लिए, चित्र 2 देखें।
अंतर्राष्ट्रीय विद्युत आयोग (आईईसी) ने 2001 में चमक-तार परीक्षण विधि की स्थापना की क्योंकि मौजूदा परीक्षण विधियों में सभी इग्निशन स्रोत शामिल नहीं थे। विशेष रूप से, चमक तार परीक्षण का उपयोग हीटिंग प्रभावों को अनुकरण करने के लिए किया जाता है जो ओवरलोडिंग वाले ओवरलोड किए गए कनेक्शन या घटक के कारण बिजली के उपकरणों को खराब करने में उत्पन्न हो सकते हैं।
चमक वायर टेस्ट पद्धति:
घरेलू उपकरणों के लिए चमक तार आवश्यकताओं आईईसी 60335-1 में निर्दिष्ट हैं। हालांकि, वास्तविक चमक तार परीक्षण पद्धति विनिर्देशों की आईईसी 60695-2 श्रृंखला में शामिल है।

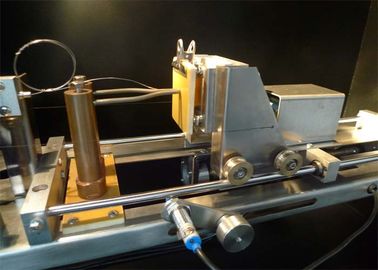

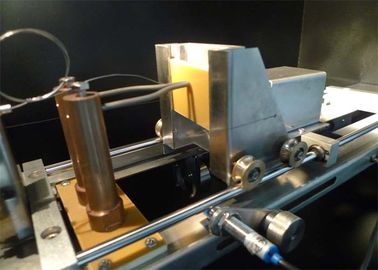

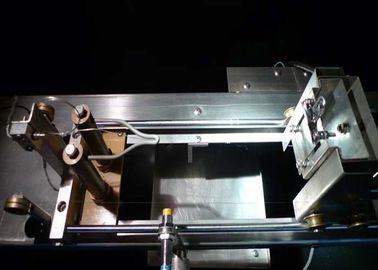

ग्लो वायर परीक्षण एक तत्व को पूर्व-निर्धारित तापमान में गर्म करके किया जाता है। गर्म तत्व को चमक तार के रूप में जाना जाता है। चमक तार परीक्षण के लिए उपयोग किए गए गर्म तत्व के उदाहरण के लिए आकृति 3 देखें।
परीक्षण करने के लिए नमूना जगह में स्थिरता है और ऊतक पेपर नमूना के नीचे सीधे स्थित है। पूर्व-निर्धारित तापमान तक पहुंचने के बाद, तत्व को 30 सेकंड के लिए 1 एन की सेट फोर्स के नीचे नमूना सामग्री में दबाया जाता है। अगर इग्निशन होता है, तो रिकॉर्डिंग अवधि, लौ ऊंचाई, और सामग्री के ड्रिप को टिशू पेपर को आग लगने के लिए किया जाता है।
चमक तार परीक्षण दोनों अंतिम उत्पादों और कच्चे माल परीक्षण प्लेटों पर किया जा सकता है। प्रत्येक मामले में अनुपालन को परिभाषित करने के लिए उपयोग की जाने वाली शब्दावली थोड़ा अलग है।
चमक तार परीक्षण और आईईसी 60335-1: घरेलू और इसी तरह के विद्युत उपकरणों की सुरक्षा
आईईसी 60335-1 एक सामान्य विनिर्देश है जो घरेलू उपकरणों की सुरक्षा को नियंत्रित करता है। विनिर्देश के भीतर, चमक तार परीक्षण का उपयोग गैर-धातु सामग्री की ज्वलनशीलता का मूल्यांकन करने के लिए किया जाता है जो उपकरण के भीतर उपयोग किए जाने वाले वर्तमान वाहक कनेक्शन का समर्थन करता है।
आईईसी 60335-1 में निर्धारित चमक तार परीक्षण गंभीरता इस बात से निर्धारित होती है कि उपकरण के दौरान उपयोग किया जाता है या उपयोग के दौरान अनुपयुक्त होता है, और कनेक्शन द्वारा किए गए वर्तमान की मात्रा से। संलग्न उपकरण मूल रूप से कोई उपकरण है जो वैक्यूम क्लीनर, लोहा और कॉफी बर्तन जैसे उपस्थित उपभोक्ता द्वारा संचालित होता है। अप्रयुक्त उपकरण वे हैं जो जगह पर सेट होते हैं और स्वयं संचालित होते हैं। इस तरह के उदाहरणों में रेफ्रिजरेटर, खाना पकाने की इकाइयां, डिशवॉशर, वाशिंग मशीन और ड्रायर शामिल हैं।
ऐसे अनुप्रयोगों में उपयोग किए जाने वाले कनेक्टर जिन्हें 0.2 ए से अधिक वर्तमान के साथ अनुपयुक्त के रूप में वर्गीकृत किया गया है, वे सबसे गंभीर मूल्यांकन के अधीन हैं। इस विनिर्देश का अनुपालन करने के लिए, ज्वलनशीलता मूल्यांकन के तीन स्तरों की आवश्यकता हो सकती है:
ए: मूल्यांकन के पहले स्तर को पारित करने के लिए, सामग्री में न्यूनतम GWFI 850 ºC होना चाहिए या अंतिम उत्पाद को 850 ºC पर चमक तार परीक्षण पास करना होगा। यह ध्यान रखना महत्वपूर्ण है कि अंतिम उत्पाद पास होने के लिए, नमूना को उपरोक्त मार्ग में पहचाने जाने वाले 30 सेकंड के भीतर स्वयं बुझाना चाहिए। परीक्षण प्रक्रिया 60695-2-11 के अधीन है।
बी: मूल्यांकन के दूसरे स्तर को पारित करने के लिए, सामग्री में न्यूनतम GWIT 775 ºC होना चाहिए या अंतिम उत्पाद को 750 ºC पर चमक तार परीक्षण पास करना होगा। यह ध्यान रखना महत्वपूर्ण है कि यदि अंतिम उत्पाद का परीक्षण किया जाता है, तो किसी भी इग्निशन को 2 सेकंड के भीतर स्वयं बुझाना चाहिए या आसपास के घटकों को मूल्यांकन का तीसरा स्तर पारित करना होगा।
मूल्यांकन का तीसरा स्तर (केवल तभी किया जाता है जब कनेक्टर 2 सेकंड से अधिक समय तक लौ प्रदर्शित करता है) सीधे कनेक्टर पर नहीं किया जाता है, बल्कि कनेक्टर के ऊपर एक सैद्धांतिक लिफाफा के भीतर आने वाले उपकरण के भीतर किसी भी घटक पर किया जाता है। यूएल 94 वी 1 के रूप में न्यूनतम ज्वलनशीलता पदनाम वाली सामग्री से बने लिफाफे के भीतर घटक आगे मूल्यांकन के अधीन नहीं हैं। हालांकि, लिफाफे के भीतर घटक जो यूएल 94 वी 1 से कम हैं, सुई लौ परीक्षण के अधीन हैं।
अप्रत्याशित उपकरणों में 0.2 ए से अधिक मौजूदा कनेक्शन वाले सहायक उपकरणों के समर्थन के लिए आवश्यक परीक्षण के एक उदाहरण के लिए परिशिष्ट ए में स्थित प्रवाह आरेख का संदर्भ लें।
ऐसे उपकरणों में उपयोग किए जाने वाले कनेक्टर जिन्हें 0.2 ए से कम वर्तमान के साथ वर्गीकृत किया गया है या उपस्थित उपकरणों के रूप में वर्गीकृत किया गया है, कम गंभीर परीक्षण विधियों के अधीन हैं। उपकरण निर्माता के लिए अपने तैयार उत्पाद के उचित वर्गीकरण को समझना महत्वपूर्ण है, ताकि घटकों को प्रति आईईसी 60335-1 के परीक्षण के सही स्तर को लागू किया जा सके।
टीई कनेक्टिविटी आईईसी 60335-1 की ज्वलनशीलता आवश्यकताओं को पूरा करने में मदद करने के लिए उत्पादों की एक श्रृंखला प्रदान करने के लिए प्रतिबद्ध है। टीई यह निर्धारित करने के लिए लगातार नए रेजिन का मूल्यांकन कर रहा है कि ये सामग्री उन अनुप्रयोगों के लिए उपयुक्त हैं जहां ग्लो वायर अनुपालन की आवश्यकता है।
हमारे अनुभव से पता चला है कि केवल एक राल सामग्री का उपयोग करना जो न्यूनतम ग्लो वायर से मिलता है
एक कनेक्टर हाउसिंग के लिए फ्लैमेबिलिटी इंडेक्स (जीडब्ल्यूएफआई) और ग्लो वायर इग्निशन तापमान (जीडब्ल्यूआईटी) मान आवश्यक रूप से अंतिम भाग नहीं देंगे जो चमक के बिना 750 ºC पर ग्लो वायर टेस्ट (जीडब्ल्यूटी) पास करेगा (≤ 2 सेकंड)। यह ध्यान रखना महत्वपूर्ण है कि जीडब्ल्यूएफआई और जीडब्ल्यूआईटी मूल्य परीक्षण प्लेटों पर किए गए परीक्षण से प्राप्त किए गए हैं, जबकि जीडब्ल्यूटी अंतिम उत्पादों पर किया जाता है। अक्सर बार इसका मतलब है कि अंतिम उत्पाद परीक्षण की अवधि के लिए गर्म तत्व के साथ संपर्क देखेगा, जबकि परीक्षण प्लेटों को प्रारंभिक संपर्क के तुरंत बाद प्लेट की मोटाई के माध्यम से जलने वाले तत्व के कारण सीमित संपर्क दिखाई देगा। टीई में, हम चमक तार परीक्षणों में हमारे उत्पादों के प्रदर्शन के संबंध में किसी भी संदेह को खत्म करने के लिए काम करते हैं। इस वजह से, TE केवल एक उत्पाद "ग्लो वायर अनुपालन" होने की घोषणा करता है जब अंत उत्पादों ने आईईसी 60335-1 में सबसे कड़े वर्तमान ग्लो वायर आवश्यकताओं को TE परीक्षण को संतोषजनक रूप से पारित किया है। अपनी जरूरतों के लिए सर्वोत्तम समाधान प्रदान करने की प्रतिबद्धता के संबंध में किसी भी प्रश्न का उत्तर देने के लिए कृपया TE कनेक्टिविटी देखें।
