| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HongCe |
| प्रमाणन: | Calibration certificate(cost additional) |
| मॉडल संख्या: | एचसी9916 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | प्लाईवुड |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 30 सेट |
| टेस्ट प्लग: | कठोर इस्पात | टेस्ट वजन: | 1 सेट, सुपरपोजिशन |
|---|---|---|---|
| संचालन विधि: | मैनुअल द्वारा | गारंटी: | 1 साल |
| नमूना जांच: | कुर्सियां | मानक: | आईईसी60884-1, वीडीई0620 |
| समारोह: | वापसी बल का सत्यापन | टेस्ट प्लग खुरदरापन: | 0.8 मिमी |
| हाई लाइट: | IEC60884-1 प्लग सॉकेट परीक्षक,चित्र 18 प्लग सॉकेट परीक्षक,मैनुअल प्लग सॉकेट परीक्षक |
||

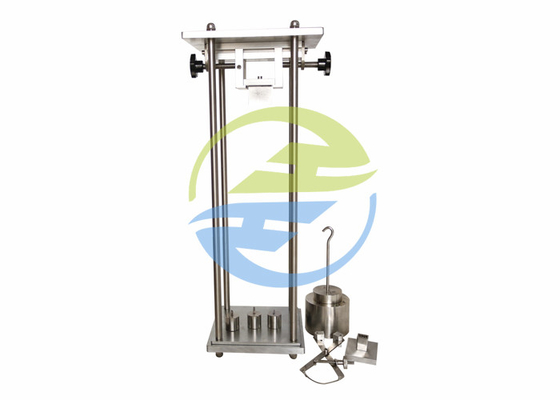

IEC60884-1 परीक्षण प्लग से लैस अधिकतम और न्यूनतम बल के सत्यापन के लिए उपकरण
22 प्लग को वापस लेने के लिए आवश्यक बल
सहायक उपकरण का निर्माण प्लग को आसानी से डालने और निकालने की अनुमति देगा, और प्लग को सामान्य उपयोग में सॉकेट-आउटलेट से बाहर काम करने से रोकेगा।प्लग सॉकेट परीक्षक
इस परीक्षण के प्रयोजन के लिए, लचीला अर्थिंग संपर्कों, संख्या के बावजूद, एक ध्रुव के रूप में माना जाता है, और संख्या के बावजूद गैर-लचीला अर्थिंग संपर्कों को ध्रुव नहीं माना जाता है।
नोट 1 अर्थिंग के लिए उपयोग किया जाने वाला एक ठोस पिन एक गैर-लचीला अर्थिंग संपर्क है।
इंटरलॉक किए गए एक्सेसरीज का परीक्षण अनलॉक स्थिति में किया जाता है।
अनुपालन की जाँच निम्नानुसार की जाती है।प्लग सॉकेट परीक्षक
सॉकेट-आउटलेट के लिए, by
- यह सुनिश्चित करने के लिए एक परीक्षण कि सॉकेट-आउटलेट से टेस्ट प्लग को निकालने के लिए आवश्यक अधिकतम बल तालिका 16 में निर्दिष्ट बल से अधिक नहीं है, और
- यह पता लगाने के लिए एक परीक्षण कि एक पिन गेज को वापस लेने के लिए आवश्यक न्यूनतम बल
व्यक्तिगत संपर्क असेंबली तालिका 16 में निर्दिष्ट बल से कम नहीं है। लचीला अर्थिंग संपर्क असेंबली वाले प्लग के लिए, द्वारा
- यह सुनिश्चित करने के लिए एक परीक्षण कि प्लग के अलग-अलग लचीला अर्थिंग कॉन्टैक्ट असेंबली से सिंगल पिन गेज को निकालने के लिए आवश्यक अधिकतम बल तालिका 16 में निर्दिष्ट बल से अधिक नहीं है, और
- यह पता लगाने के लिए एक परीक्षण कि व्यक्तिगत अर्थिंग कॉन्टैक्ट असेंबली से सिंगल पिन गेज को वापस लेने के लिए आवश्यक न्यूनतम बल तालिका 16 में निर्दिष्ट बल से कम नहीं है।प्लग सॉकेट परीक्षक
मानक:
आईईसी 60884-1 'घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट - भाग 1: सामान्य आवश्यकताएं' खंड 22.1,वीडीई0620
आवेदन पत्र:
इसका उपयोग यह जांचने के लिए किया जाता है कि सॉकेट से प्लग खींचने का अधिकतम बल और प्लग बुश से सिंगल प्लग पिन को खींचने का न्यूनतम बल आवश्यक मानक की सीमा में है या नहीं।क्लैंपिंग सिस्टम को संचालित करना आसान है।
नमूना जांच:
घरेलू या समान प्रयोजन के सॉकेट।
विशेषताएँ:
शीर्ष प्लेट एक क्षैतिज स्थिति से एक ऊर्ध्वाधर अभिविन्यास तक घूमती है और क्लैम्पिंग डिवाइस को शीर्ष प्लेट में घुमाया जा सकता है।ये सुविधाएँ विभिन्न मानक आवश्यकताओं को पूरा करने के लिए डिवाइस को कई अलग-अलग कॉन्फ़िगरेशन में सेट करने की अनुमति देती हैं।16A तक के रेटेड सॉकेट्स पर परीक्षण करने के लिए मानक प्लग और वज़न की आपूर्ति की जाती है।
न्यूनतम निकासी बल के परीक्षण के लिए पिन गेज और उपयुक्त वजन अलग से बेचे जाते हैं।पिन गेज के आवश्यक आयाम को ग्राहक द्वारा निर्दिष्ट किया जाना चाहिए।प्लग सॉकेट परीक्षक
0.8 मिमी से अधिक खुरदरापन के साथ कठोर स्टील से बने टेस्ट प्लग।
शीर्ष प्लेट पिवट क्षैतिज से ऊर्ध्वाधर तक।
पैरामीटर:
| टेस्ट प्लग | टेस्ट प्लग: 0.8 मिमी से अधिक नहीं खुरदरापन के साथ कठोर स्टील से बना।परीक्षण प्लग TIS166-2549 - आकृति A.6, TIS166-2549 - आकृति A.7, TIS166-2549 - आकृति A.9 और TIS166-2549 - आकृति A.10 के अनुसार बनाया गया है। |
| तौल | वजन के एक सेट और एक क्लैंपिंग सिस्टम से लैस है।परीक्षण प्लग को उपयोग के दौरान गिरने और क्षतिग्रस्त होने से बचाने के लिए एक सुरक्षा डोरी प्रदान की जाएगी |
| प्रचालन की विधि | मैनुअल द्वारा |
प्लग और सॉकेट-आउटलेट के लिए अधिकतम और न्यूनतम निकासी बल:
| मूल्यांकन मूल्य | खम्भों की संख्या | खींचने वाला बल (एन) | ||
| मल्टीपोल प्लग पिन का अधिकतम माप गेज | सिंगल प्लग पिन का न्यूनतम माप गेज | सिंगल प्लग पिन का अधिकतम माप गेज | ||
| 10ए | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| 10ए～16ए | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| 3 . से अधिक | 70 | |||
| ＞16ए～32ए | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| 3 . से अधिक | 100 | |||
