उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Hongce |
प्रमाणन: | Calibration Certificate(cost additional) |
मॉडल संख्या: | HJ122 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | प्लाईवुड |
प्रसव के समय: | 90 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 1 सेट |
उत्पाद का नाम: | हीलियम मास स्पेक्ट्रोमीटर रिसाव डिटेक्टर | निरीक्षणाधीन उत्पाद: | ऑटोमोटिव सिरेमिक हाउसिंग रिले |
---|---|---|---|
रंग: | नीला और ग्रे | परीक्षण सटीकता: | उच्च सटीकता |
परीक्षण माध्यम: | हीलियम | अलार्म रिसाव दर: | 1.0*10-9Pa·m3/सेकंड |
परीक्षण तापमान: | -20 ℃ ~ + 60 ℃ | प्रकार: | अनुकूलित सेवाएँ प्रदान करें |
हाई लाइट: | हीलियम मास स्पेक्ट्रोमीटर लीक डिटेक्टर,स्टेनलेस स्टील स्पेक्ट्रोमीटर लीक डिटेक्टर |
इलेक्ट्रिक वाहन रिले हीलियम रिसाव परीक्षण उपकरण के लिए सिरेमिक आवास
परिचयहीलियम लीक परीक्षण उपकरण:
हेलियम रिसाव का पता लगाने के मूल सिद्धांत के अनुसार, हेलियम का उपयोग एक ट्रेसर गैस के रूप में, प्रणाली स्वचालित रूप से और जल्दी से काम के टुकड़े के रिसाव का पता लगाता है।प्रणाली एक अलार्म देगा.
ऑपरेशन प्रक्रियाहीलियम लीक परीक्षण उपकरण:
1ऑपरेटर वर्कपीस को फिक्स्ड फिक्स्चर में रखता है और स्टार्ट बटन दबाता है।
2वैक्यूम बॉक्स स्वचालित रूप से बंद हो जाता है और फिक्स्चर स्वचालित रूप से सील हो जाता है।
3प्रणाली स्वचालित रूप से वैक्यूम बॉक्स और वर्कपीस को वैक्यूम करती है।
4प्रणाली स्वचालित रूप से हेलियम से उत्पाद भरती है।
5यह प्रणाली स्वचालित रूप से उत्पाद पर रिसाव का पता लगाती है।
6. यदि परीक्षण परिणाम योग्य है:
a. प्रणाली स्वचालित रूप से हीलियम समाप्त करती है।
b. प्रणाली स्वचालित रूप से वैक्यूम बॉक्स के दरवाजे को खोलती है।
c. योग्य सूचक प्रकाश प्रज्वलित है और ऑपरेटर उत्पाद को उतारता है।
ऑपरेटर निरीक्षण के लिए अगले उत्पाद को स्थापित करता है और एक नया परीक्षण चक्र शुरू करता है।
7. यदि परीक्षण का परिणाम अयोग्य है:
a. प्रणाली स्वचालित रूप से हीलियम समाप्त करती है।
b. मैन्युअल रूप से पुष्टि बटन दबाएं.
c. स्वचालित अनबॉक्सिंग।
d. अयोग्य संकेतक प्रकाश चालू है, और ऑपरेटर उत्पाद को उतारता है।
ऑपरेटर निरीक्षण के लिए अगले उत्पाद को स्थापित करता है और एक नया परीक्षण चक्र शुरू करता है।
की विशेषताएंहीलियम लीक परीक्षण उपकरण:

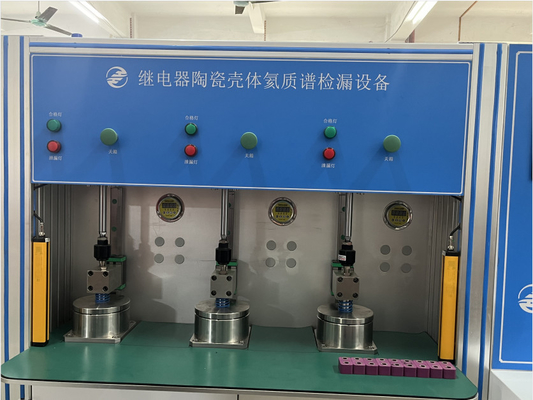

1इस उपकरण में तीन वैक्यूम बॉक्स हैं जो एक दूसरे के साथ जुड़े हुए हैं, जिससे उपकरण को संचालित करने के लिए केवल एक ऑपरेटर की आवश्यकता होती है।
2कार्य टुकड़ा स्वचालित रूप से वैक्यूम बॉक्स में पूरी प्रक्रिया को पूरा करता है, जो एक घंटी के आकार की संरचना को अपनाता है और स्वचालित रूप से ऊपर और नीचे खोल और बंद कर सकता है।ऑपरेटर को केवल सामग्री लोड और अनलोड करने की आवश्यकता है, और लोडिंग और अनलोडिंग सरल और सुविधाजनक है।
3. वैक्यूम बॉक्स फिक्स्चर एक समय में एक वर्कपीस तक स्थापित कर सकता है। यदि वर्कपीस को स्थापित करना आवश्यक नहीं है, तो संबंधित वर्कपीस इंस्टॉलेशन छेद को एक प्लग के साथ अवरुद्ध किया जा सकता है।
4हेलियम डिटेक्शन में आयातित लीक डिटेक्टर को अपनाया गया है, जिसमें अधिकतम लीक डिटेक्शन सटीकता 5 * 10-13Pa · m3/s है। लीक डिटेक्शन प्रक्रिया बड़े और छोटे लीक वर्कपीस की पहचान कर सकती है,हीलियम गैस की खपत को बचाना.
5उपकरण को 1.0E-9 Pa · m3/s का सिम्युलेटेड रिसाव, राष्ट्रीय माप संस्थान द्वारा रिसाव के लिए जारी प्रमाण पत्र के साथ यादृच्छिक रूप से प्रदान किया जाता है।
6हीलियम से भरे वाल्व और वर्कपीस के बीच की दूरी कम है, गैस की खपत कम है और उत्पादन लागत कम है।
7यह प्रणाली पीएलसी द्वारा नियंत्रित होती है और रंगीन टच स्क्रीन पर विभिन्न जानकारी प्रदर्शित करती है।
8सुरक्षा सुरक्षा और आपातकालीन रोक, रीसेट समारोह के साथ उपकरण संचालन सुरक्षा।
9उपकरण का डिजाइन एर्गोनोमिक आवश्यकताओं का अनुपालन करता है।
पीआरामीटर
मॉडल | HJ122 |
परीक्षण किया गया कार्य टुकड़ा | सिरेमिक खोल |
वैक्यूम बॉक्स की संख्या | 3 (प्रति बॉक्स केवल एक उत्पाद का परीक्षण किया जाता है) |
ट्रेसर गैस | हीलियम गैस |
हीलियम दबाव | 0.5MPa |
हीलियम की वसूली | कोई रीसाइक्लिंग नहीं |
चक्र समय | 205 टुकड़े/घंटा |
अलार्म रिसाव दर | 1.0*10-9पाम3/सेक |
