मानक: | IEC60884-1 | आपरेशन अंतरफलक: | 7 इंच रंग एलसीडी टच स्क्रीन |
---|---|---|---|
नियंत्रण प्रणाली: | पीएलसी | वर्कस्टेशन: | 6 |
चलाने का तरीका: | सर्वो मोटर | ||
हाई लाइट: | electric socket tester,socket tester |
घरेलू IEC60884-1 खंड 20 21 स्विच प्लग सॉकेट ब्रेकिंग सहनशक्ति परीक्षण प्रणाली
उत्पाद परिचय:
स्विच प्लग सॉकेट टेस्ट सिस्टम में स्विच प्लग सॉकेट टेस्ट उपकरण और लोड बॉक्स के 2 सेट होते हैं। परीक्षण प्रणाली IEC60884-1 में सूचीबद्ध स्विच प्लग और सॉकेट के लिए सामान्य उपयोग के तहत लोड पावर और सहनशक्ति परीक्षण के तहत ब्रेकिंग परीक्षण को संसाधित कर सकती है।
स्विच प्लग सॉकेट टेस्ट उपकरण को आईईसी 60884-1, आईईसी 61058-1, आईईसी 60669-1 मानक और इत्यादि के अनुसार डिजाइन और निर्मित किया गया है। यह घरेलू और इसी तरह की निश्चित विद्युत प्रतिष्ठानों की ब्रेकिंग क्षमता और सामान्य ऑपरेशन लाइफ टेस्ट के लिए भी लागू है, जो घरेलू परीक्षण के लिए भी उपयुक्त है और इसी तरह के उपयोग प्लग / सॉकेट की ब्रेकिंग क्षमता और सामान्य संचालन जीवन। उद्देश्य यह आकलन कर रहा है कि स्विच यांत्रिक क्षति और विद्युत थकान क्षति के सामान्य उपयोग का सामना करने में सक्षम है या नहीं, और संपर्क बिंदुओं में चिपकने वाली घटना, दीर्घकालिक बंद या डिस्कनेक्ट की गई घटना है, यह जांचने के लिए कि परीक्षण नमूने अत्यधिक पहने हुए हैं और अन्य हैं हानिकारक परिणाम। यह स्विचेस और प्लग-सॉकेट विद्युत सहनशक्ति परीक्षण के लिए विशेष परीक्षण उपकरण है।
लोड बॉक्स IEC60884, IEC61058, IEC606691 मानकों और आदि के अनुसार डिज़ाइन और निर्मित किए गए हैं। यह घरेलू और इसी तरह के निश्चित विद्युत प्रतिष्ठान स्विच और प्लग सॉकेट ब्रेकिंग क्षमता और सामान्य ऑपरेशन टेस्ट के लिए लागू है, स्विच का रेटेड वोल्टेज 280V से अधिक नहीं है और रेटेड वर्तमान 16 ए से कम है। उद्देश्य यह आकलन कर रहा है कि स्विच मैकेनिकल क्षति और विद्युत थकान क्षति के सामान्य उपयोग का सामना करने में सक्षम है या नहीं, और संपर्कों में चिपकने वाली घटना, दीर्घकालिक बंद या डिस्कनेक्ट की गई घटना है, यह जांचने के लिए कि परीक्षण नमूने अत्यधिक पहने हुए हैं और अन्य हानिकारक हैं परिणाम।

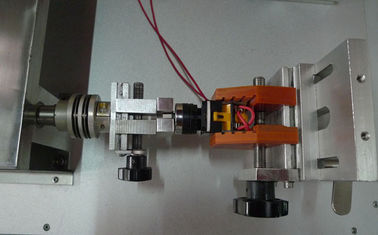

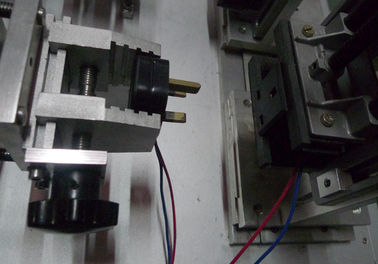

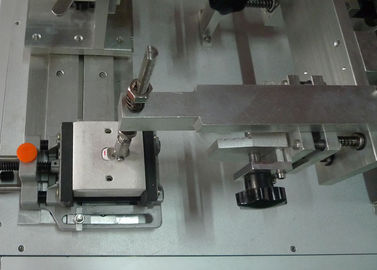

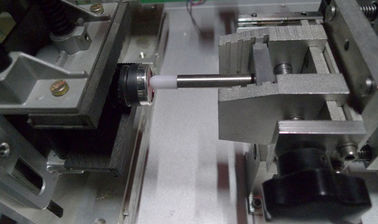

परीक्षण प्रणाली बटन स्विच, टॉगल स्विच, रॉकर स्विच, पुश स्विच, रोटरी स्विच, प्लग और सॉकेट के लिए परीक्षण कर सकती है। लोड (प्रतिरोधी, अपूर्व, कैपेसिटिव) के साथ युग्मित लोडिंग परीक्षण को संसाधित कर सकते हैं, इसकी एक संबंधित नियंत्रण प्रणाली है।
तकनीकी पैरामीटर्स:
आदर्श | SLT-3 |
शक्ति | एसी 110 वी, 60 हर्ट्ज या एसी 220 वी, 50 हर्ट्ज |
कार्य स्टेशन | 6 कार्य स्टेशन, तीन रैखिक स्टेशन, तीन रोटरी स्टेशन |
ऑपरेशन इंटरफेस | 7 इंच रंग एलसीडी टच स्क्रीन |
चलाने का तरीका | सर्वो मोटर |
नियंत्रण प्रणाली | पीएलसी |
टेस्ट टाइम्स | 0 ~ 99 99 99 बार, पूर्व निर्धारित किया जा सकता है |
संचालन समय | 0 ~ 999.9 एस, पूर्व निर्धारित किया जा सकता है |
विराम समय | 0 ~ 999.9 एस, पूर्व निर्धारित किया जा सकता है |
टेस्ट कोण | 0-360 डिग्री, पूर्व निर्धारित किया जा सकता है |
परीक्षण कोणों की संख्या | कोण 1 ~ 15, पूर्व निर्धारित किया जा सकता है |
टेस्ट स्ट्रोक | रैखिक: 0 ~ 100 मिमी, समायोज्य |
गति नापो | रैखिक: 10 ~ 200 मिमी / एस, समायोज्य |
परीक्षण का वातावरण | वायुमंडलीय दबाव 80 ~ 106 किलोवाट; |
आयाम | एल * डब्ल्यू * एच = 1260mmx800mmx600mm |
वजन | 125KG |
आदर्श | HT-एलडीसी |
मीटर पावर | ग्राउंड AC220 ± 10% / 50 हर्ट्ज या AC110 ± 10% / 60 हर्ट्ज के साथ एकल चरण |
लोड पावर | तीन चरण चार-तार AC380 ± 10% / 50 हर्ट्ज। |
वोल्टेज वी | रेंज 0 ~ 300V सटीकता ± 05% ± 2 डी |
वर्तमान ए | रेंज 0 ~ 40 ए सटीकता ± 05% ± 2 डी |
पावर केडब्ल्यू | रेंज 0 ~ 12 किलोवाट, सटीकता ± 05% |
शक्ति तत्व | रेंज 03 से 09 99 सटीकता ± 05% ± 2 डी |
लोड चयन करें | प्रतिरोधी, अपरिवर्तनीय और कैपेसिटिव लोड तीन में एक, स्विच करने योग्य |
Capacitance चयन | 70uf, 140uf, 73uf वैकल्पिक |
आउटपुट मोड | प्रत्येक शक्ति, अंतराल शक्ति वैकल्पिक |
गणना / प्रीसेट | 0 ~ 99 99 99 बार, पूर्व निर्धारित किया जा सकता है |
लोड बिजली की क्षमता | 3 * 10KVA |
आउटपुट वर्तमान सीमा | 30 ए, 32 ए से अधिक होने पर भार स्वचालित रूप से काटा जाएगा |
आउटपुट वोल्टेज सीमा | 300V, 305V से अधिक लोड लोड हो जाएगा |
वायुमण्डलीय दबाव | 80 ~ 106Kpa |
परिवेश का तापमान | 5 ~ 40 डिग्री सेल्सियस |
सापेक्षिक आर्द्रता | (20 ~ 90)% आरएच |
पर्यावरण का प्रयोग करें | कोई हिंसक हिलाने की आवश्यकता नहीं है, कोई कंपन नहीं, कोई विद्युत चुम्बकीय नहीं है |
आयाम तथा वजन | एल * डब्ल्यू * एच = 1200 * 760 * 1830mm, 800 किलो |
