उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| बिजली की आपूर्ति: | AC220V 50 हर्ट्ज | झुकने का कोण: | 45 ° 、 60 ° ° 90 ° या 120 ° adjustable 180 ° समायोज्य |
|---|---|---|---|
| झुकने की दर: | 8 pm 60rpm control आवृत्ति नियंत्रण pm | टेस्ट स्टेशन: | 1 वर्किंग स्टेशन (यह अनुकूलन योग्य है) |
| हाई लाइट: | iec testing equipment,laboratory test equipment |
||

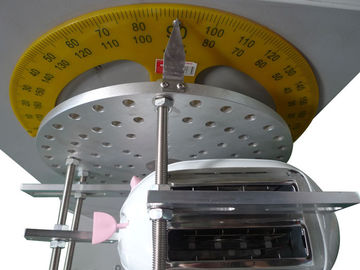

आईईसी 60335-1 खंड 25.14 एक वर्किंग स्टेशन के साथ आपूर्ति कॉर्ड फ्लेक्सिंग टेस्ट उपकरण
उत्पाद की जानकारी:
यह परीक्षण उपकरण आपूर्ति की कॉर्ड की सुरक्षा जांचता है जहां वह उपकरण में प्रवेश करती है। यह IEC60335-1 खंड 25.14 के मानक आवश्यकता के अनुरूप है। एक आपूर्ति कॉर्ड के साथ उपलब्ध कराए जाने वाले उपकरण जिन्हें स्थानांतरित किया जाता है, जब ऑपरेशन में बनाया जायेगा ताकि आपूर्ति की रस्सी पर्याप्त रूप से रुकने के लिए पर्याप्त रूप से सुरक्षित हो, जहां वह उपकरण में प्रवेश करती है। यह स्वचालित कॉर्ड रील के साथ उपकरणों के लिए लागू नहीं होता है।
एक आपूर्ति कॉर्ड के साथ उपलब्ध कराए जाने वाले उपकरण जिन्हें स्थानांतरित किया जाता है, जब ऑपरेशन में बनाया जायेगा ताकि आपूर्ति की रस्सी पर्याप्त रूप से रुकने के लिए पर्याप्त रूप से सुरक्षित हो, जहां वह उपकरण में प्रवेश करती है।
नोट 1: यह स्वचालित कॉर्ड रील के साथ उपकरणों पर लागू नहीं होता है, जो कि 22.16 के द्वारा परीक्षण किया जाता है।
निम्नलिखित परीक्षण द्वारा अनुपालन की जांच की जाती है, जो कि आकृति 8 में दिखाए गए एक उत्परिवर्तित सदस्य वाले एक उपकरण पर किया जाता है।
उपकरण का हिस्सा जिसमें प्रवेश खोलना शामिल होता है, वह अणुबन्धित सदस्य को तय किया जाता है ताकि आपूर्ति की रस्सी अपनी यात्रा के बीच में हो, जब रस्सी के प्रवेशिका या प्रवेशिका में प्रवेश करती है, तो यह ऊर्ध्वाधर होता है और उसमें से गुजरता है दोलन का अक्ष फ्लैट रस्सी के अनुभाग का प्रमुख अक्ष दोलन के अक्ष के समानांतर होगा।
रस्सी को लोड किया जाता है ताकि बल लागू हो:
10 एन, तारों के लिए 0.75 मिमी² से अधिक नाममात्र क्रॉस-अनुभागीय क्षेत्र होने के लिए;
5 एन, अन्य डोरियों के लिए
आक्ज़ 8 में दिखाए गए दूरी एक्स, दोलन की धुरी के बीच और उस बिंदु पर जहां रस्सी या कॉर्ड गार्ड द्वारा उपकरण में प्रवेश किया जाता है, समायोजित किया जाता है, जब oscillating सदस्य अपनी पूरी रेंज में आगे बढ़ता है, कॉर्ड और लोड न्यूनतम पार्श्व बनाते हैं आंदोलन।
Oscillating सदस्य 90 डिग्री (ऊर्ध्वाधर के दोनों ओर 45 डिग्री) के कोण के माध्यम से ले जाया जाता है, प्रकार Z संलग्नक के लिए 20000 और अन्य संलग्नक 10000 के लिए flexings की संख्या। ठोके की दर 60 प्रति मिनट है
नोट 2: एक फ्लेक्सिंग 90 डिग्री के एक आंदोलन है
रस्सी के आधे से अधिक संख्या के बाद, रस्सी और उसके संबंधित हिस्से 90 डिग्री के कोण के माध्यम से बदल जाते हैं, जब तक कि एक फ्लैट कॉर्ड फिट नहीं हो।
परीक्षण के दौरान, कंडक्टर रेटेड वोल्टेज पर आपूर्ति की जाती हैं और उपकरण के रेटेड वर्तमान के साथ भरी हुई हैं।
नोट 3: वर्तमान मिट्टी के कंडक्टर के माध्यम से पारित नहीं किया गया है
परीक्षा में परिणाम नहीं होगा
1. कंडक्टर के बीच एक शॉर्ट सर्किट;
2. किसी भी कंडक्टर के किले के 10% से अधिक का टूटना;
3. अपने टर्मिनल से कंडक्टर का पृथक्करण;
4. किसी भी रस्सी गार्ड की ढीली;
5. कॉर्ड या कॉर्ड गार्ड को नुकसान जो इस मानक के अनुपालन को ख़राब कर सकता है;
6. ब्रोकन किस्में इन्सुलेशन छेड़ने और सुलभ हो जाएं।
तकनीकी पैमाने:
| बिजली की आपूर्ति | एसी 220 वी 50 एचजेड |
| झुकने का कोण | 45 डिग्री, 60 डिग्री, 90 डिग्री या 120 डिग्री, 180 डिग्री समायोज्य |
| झुकने की दर | 8 ~ 60 आरपीएम (आवृत्ति नियंत्रण) |
| टेस्ट स्टेशन | 1 कार्य केंद्र (यह अनुकूलन योग्य है) |
| अधिकतम आउटपुट वोल्टेज | 240V |
| अधिकतम उत्पादन शक्ति | 3KW |
| अधिकतम वर्तमान आउटपुट | 12A |
| नमूनों का अधिकतम लोड असर | 30 किलो |
| लोड भार | 5N, 10N * 1 |
| काउंटर | 0 ~ 99 99 99 6 अंकों के प्रदर्शन, प्रीसेट |
| यह नमूना क्लैंप से सुसज्जित है या यह नमूना के अनुसार अनुकूलित किया गया है | |
