उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HongCe |
प्रमाणन: | CNAS |
मॉडल संख्या: | डीपी -1, एसएसडब्ल्यू -1, एसएन -1, एसएन -2, डब्ल्यूसीएस -1, डब्ल्यूटीपी -1, टीएस -1 (लागत अतिरिक्त) |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiatable |
पैकेजिंग विवरण: | प्लाईवुड |
प्रसव के समय: | 45 दिन |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 15 सेट |
वर्षा का क्षेत्र: | 1000mmX1000mm | एपर्चर टपकाना: | ¢ 0.4 mm |
---|---|---|---|
पानी टपकने की ऊँचाई: | 200mm | परीक्षण समय: | दस मिनट |
मानक: | IEC60529 IPX1 से IPX8 तक | ||
हाई लाइट: | पर्यावरण परीक्षण के चैम्बर,सामग्री परीक्षण उपकरण |

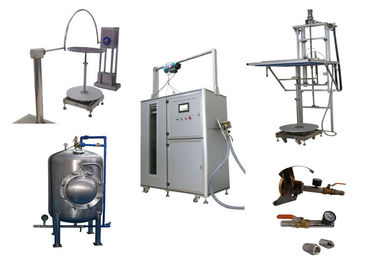

आईईसी 60529 आईपी कोड डिग्री इनग्रेस प्रोटेक्शन आईपीएक्स 1 टू आईपीएक्स 8 टेस्ट सिस्टम
उत्पाद का परिचय:
पानी के प्रूफ परीक्षण उपकरण IEC60529 IPX1 के मानक के अनुसार आईपीएक्स 8 परीक्षण प्रयोजन के लिए निर्मित होता है।
मशीन मानक परीक्षण कार्यक्रम के साथ प्रदान की जाती है, जो किसी भी प्रीसेटिंग के बिना परीक्षण उद्देश्य के लिए चयन के लिए उपलब्ध है। उपयोगकर्ता-परिभाषित प्रोग्राम के साथ भी प्रदान किया गया है, परीक्षण मापदंडों को निराधार परीक्षण मानक के अनुपालन में परिभाषित किया जा सकता है लोडिंग प्लेटफार्म आईपीएक्स 2 झुका परीक्षण की आवश्यकता के साथ मिलने के लिए 15 डिग्री झुका सकता है।
निम्न परीक्षण आइटम शामिल करें:
1. वर्टिकल बारिश ड्रॉप टेस्टेर (आईपीएक्स 1, आईपीएक्स 2) डीपी -1
2. थरथरानवाला ट्यूब परीक्षक (आईपीएक्स 3, आईपीएक्स 4) एसएसडब्लू -1

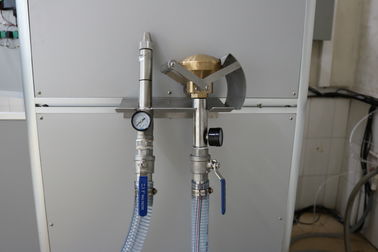

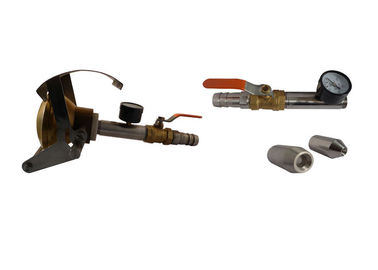

3. स्प्रे नोजल (आईपीएक्स 3, आईपीएक्स 4) एसएन -1
4. हैंडहेल्ड जेट नोजल (आईपीएक्स 5, आईपीएक्स 6) एसएन -2
5. स्मार्ट वॉटर सप्लाई एंड कंट्रोल सिस्टम (आईपीएक्स 7) डब्ल्यूसीएस -1
6. आईपीएक्स 8 वॉटर स्टेस्टनेस प्रेशर परीक्षक WTP-1
7. Tiltable घूर्णन चरण टीएस -1

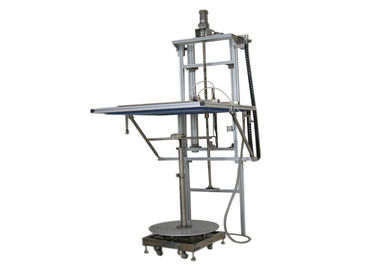

1. कार्यक्षेत्र ड्रिप वर्षा परीक्षण मशीन डीपी -1
विवरण
यह परीक्षण उपकरण, खड़ी गिरने वाली पानी की बूँदें के खिलाफ सुरक्षा को सत्यापित करना है। यह आईईसी 60529 खंड आईपीएक्स 1 और आईपीएक्स 2 की मानक आवश्यकता के अनुसार डिज़ाइन और निर्मित है।
ड्रिप बॉक्स के उदय और गिरावट को मोटर द्वारा नियंत्रित किया जाता है। यह रोटेटबल ऑब्जेक्ट टेबल से लैस है जिसकी घूर्णन गति आईपीएक्स 1 टेस्ट के लिए 1 आर / मिन है; यह आईपीएक्स 2 टेस्ट के लिए नमूना का समर्थन करने के लिए 15 डिग्री सेल्सियस से सुसज्जित है।
1. गंदगी निस्पंदन के लिए स्टेनलेस स्टील के ठीक फिल्टर।
2. जल प्रतिक्रियाशील पदार्थों और वायुमंडलीय अवरोधक सुई को रोकने के लिए सुई पानी को उड़ाने के लिए संपीड़ित हवा का उपयोग करना। (हवा कंप्रेसर शामिल नहीं है)
3. स्टेनलेस स्टील सामान्य चिकित्सा सुई नोजल, आसानी से खरीदने के लिए, जंग करने के लिए आसान नहीं है।
4. सुई नोजल और सुई नोजल सीट का उपयोग शंकु कनेक्शन से किया जा सकता है, उपकरण के बिना आसानी से स्थानांतरित किया जा सकता है, सुई नोजल को व्यक्तिगत नुकसान आसानी से आसानी से बदल दिया जा सकता है
विशेष विवरण
आवेदन | आईपीएक्स 1, आईपीएक्स 2 परीक्षण करने के लिए लागू होता है। |
वर्षा क्षेत्र | 1000mmX1000mm |
टैंक सामग्री | स्टेनलेस स्टील |
एपर्चर टपकता | ¢ 0.4 mm |
होल दूरी | 20 मिमी |
वर्षा प्रवाह | 1 मिमी / न्यूनतम, 3 मिमी / न्यूनतम, उपयोगकर्ता-सेट पैरामीटर (त्रुटि: + 0.5 मिमी / मिनट) |
जल टपकता की ऊंचाई | 200 मिमी (स्वचालित रूप से परीक्षण उपकरण द्वारा नियंत्रित) |
परीक्षण समय | 10 मिनट, की आवश्यकता के अनुसार सेट किया जा सकता है |
draining | परीक्षण पूरा होने के बाद टैंक के पानी को स्वचालित रूप से खाली करना |
टर्नटेबल का व्यास | Φ600mm |
टर्नटेबल की घुमाव गति | 1R / मिनट |
शरीर की सामग्री | औद्योगिक एल्यूमीनियम मिश्र धातु |
नियंत्रण | इलेक्ट्रिक चैम्बर |
आयाम (एलएक्सडीएक्सएच) | 1100X1200X2600mm |
मशीन संरचना | दीवार पर स्थापित करना |
वायु कंप्रेसर (वैकल्पिक, शामिल नहीं) | साइलेंट एयर कंप्रेसर |

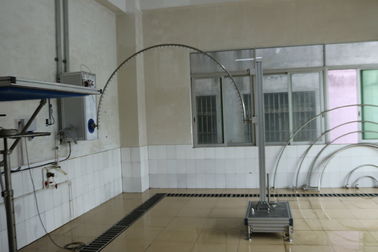

2. आईपीएक्स 3 और आईपीएक्स 4 एसएसडब्लू -1 के लिए थरथराना ट्यूब परीक्षक
उत्पाद की जानकारी:
थरथरानवाला ट्यूब परीक्षक आईईसी 60529 आईपीएक्स 3 और आईपीएक्स 4 की मानक आवश्यकता के अनुसार तैयार और निर्मित है। यह बिजली के उपकरणों के निविड़ अंधकार परीक्षण के लिए प्रयोग किया जाता है।
इस डिवाइस का दोहराव ट्यूब हिस्सा समायोज्य-गति मोटर और क्रैंक-लिंक तंत्र द्वारा नियंत्रित किया जाता है। यह डिवाइस ± 60 डिग्री से लेकर ± 175 डिग्री के दूसरे स्थान पर स्विंग कर रहा है, जिससे मशीन समायोजन कोण के माध्यम से मानक की आवश्यकता होती है।
कोण समायोजन सटीक है संरचना स्थिर और टिकाऊ है यह घूर्णन चरण के साथ सुसज्जित है जिसके माध्यम से 90 डिग्री घूर्णन प्राप्त किया जा सकता है। यह ठेका से पिनहोल को रोकने के लिए स्वच्छ जल निस्पंदन इकाई से सुसज्जित है।
तकनीकी पैमाने:
नहीं। | मद | मापदंडों |
1 | जलापूर्ति | जल प्रवाह दर> शामिल किए बिना 10L / मिनट ± 5% साफ पानी यह डिवाइस स्वच्छ जल निस्पंदन इकाई से लैस है |
2 | Oscillating ट्यूब का आकार | R400, R600, R800 oscillating ट्यूब के साथ आओ (R200, R1000, R1200, R1400, R1600 मिमी वैकल्पिक हो सकते हैं), स्टेनलेस स्टील |
3 | जल छेद | Φ0.4mm |
4 | दो छेदों का कोण शामिल है | IPX3: 120 °; IPX4: 180 ° |
5 | पेंडुलम कोण | IPX3: 120 °; IPX4: 360 ° |
6 | तेज गति | IPX3: 4s / समय (2 × 120 डिग्री); IPX4: 12s / समय (2 × 360 °); |
7 | पानी का प्रवाह | पेंडुलम के आकार और पिन छिद्रों की संख्या (0.07 एल / प्रति मिनट प्रति छेद) के अनुसार सेट किया जा सकता है |
8 | परीक्षण का समय | 0.01 एस ~ 99 घंटे 59 मिनट, पूर्व निर्धारित किया जा सकता है |
9 | निपीडमान | 0 ~ 0.25MPa |
10 | साइट की आवश्यकताओं | समर्पित आईपी जलरोधक परीक्षण कक्ष, जमीन रोशनी के साथ फ्लैट होना चाहिए उपकरण के लिए इस्तेमाल किया गया 10A पनरोक रिसाव स्विच (या सॉकेट) प्रवाह और जल निकासी के अच्छे कार्य के साथ ग्राउंड इंस्टॉलेशन |
1 1 | क्षेत्र | Oscillating ट्यूब के अनुसार चुना |

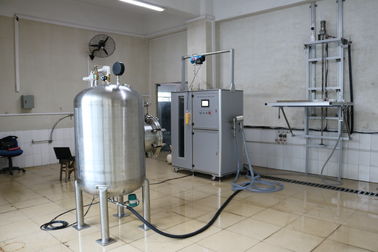

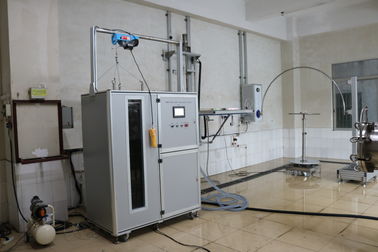

5. स्मार्ट पानी की आपूर्ति और नियंत्रण प्रणाली WCS-1
उत्पाद की जानकारी:
स्मार्ट पानी की आपूर्ति और नियंत्रण प्रणाली को आईईसी 60529 आईपीएक्स 1 ~ आईपीएक्स 8 और आईईसी 60598 की संबंधित आवश्यकता के अनुसार तैयार और निर्मित किया गया है। यह बिजली के उपकरण के जलरोधक परीक्षण के लिए प्रयोग किया जाता है, जैसे कि एल्यूमिनियर।
तकनीकी पैरामीटर :
1. स्मार्ट वॉटर सप्लाई एंड कंट्रोल सिस्टम निम्न पर लागू है:
(ए) आईपीएक्स 1 ~ आईपीएक्स 6 वॉटरप्रूफ टेस्ट के लिए पानी की आपूर्ति
(बी) आईपीएक्स 7 पानी विसर्जन परीक्षण
(सी) आईपीएक्स 8 पानी की जकड़न परीक्षण के लिए पानी का भंडारण
(डी) पूरे जलरोधक उपकरण के लिए स्वत: नियंत्रण
2. जल आपूर्ति विधि: निरंतर प्रकृति पानी की आपूर्ति, लगातार प्रवाह पानी की आपूर्ति, लगातार दबाव पानी की आपूर्ति
3. पानी की आपूर्ति नियंत्रण प्रक्रिया: उपयोगकर्ता के तापमान के बाद पानी के तापमान का मूल्य, पानी के प्रवाह का मूल्य और टच स्क्रीन पर पानी के दबाव का मान, तापमान नियंत्रण प्रणाली, इलेक्ट्रॉनिक मीटर या डिजिटल दबाव गेज, वास्तविक समय वर्तमान मूल्यों की निगरानी करें, इन मूल्यों को पढ़ें डेटा रूपांतरण के माध्यम से पीएलसी, फिर आवृत्ति कनवर्टर के माध्यम से स्वचालित रूप से पंप की घूर्णन गति समायोजित करता है।
4. जलप्रणाली नियंत्रण: पीआईडी सिस्टम स्वत: नियंत्रण और पानी के सिद्धांत का पता लगाने, सीमा: कमरे के तापमान ~ 95 ℃ (± 1 ℃)।
5. बड़े प्रवाह और छोटे प्रवाह दो तरह से पानी की आपूर्ति है।
6. बड़े प्रवाह पानी की आपूर्ति:
(ए) यह आईपीएक्स 5 के आईपीएक्स 5 ~ आईपीएक्स 6 मजबूत जल स्प्रे टेस्ट और पानी इंजेक्शन पर लागू होता है
(बी) फ्लो रेंज: 10 ~ 100 एल / मिनट
(सी) फ्लो सटीकता: ± 0.5 एल / मिनट
(डी) फ्लोमीटर: एलडब्ल्यूजीवाई -15 प्रकार टरबाइन फ्लोमीटर
(ई) जल पंप: सीएचएल 8-60 एल 6वीबीसी प्रकार स्टेनलेस स्टील केन्द्रापसारक पम्प
7. छोटे प्रवाह पानी की आपूर्ति:
(ए) यह आईपीएक्स 1 ~ आईपीएक्स 4 वॉटरप्रूफ टेस्ट के लिए लागू है
(बी) फ्लो रेंज: 1 ~ 10 एल / मिनट
(सी) फ्लो सटीकता: ± 0.5 एल / मिनट
फ्लोमीटर: एलडब्ल्यूजीवाई -4 प्रकार टरबाइन फ्लोमीटर
(डी) वाटर पंप: सीएचएल 2-30 एल 6 वा बी बी सी प्रकार स्टेनलेस स्टील केन्द्रापसारक पम्प
8. जल भंडारण टैंक:
(ए) यह आईपीएक्स 5 ~ आईपीएक्स 6 के मजबूत जल स्प्रे टेस्ट, आईपीएक्स 8 का पानी इंजेक्शन, आईपीएक्स 7 विसर्जन
(बी) वॉल्यूम: 550 एल
(सी) आयाम: W600mmXD660mmXH1400 मिमी
(डी) प्रेक्षण खिड़की: कड़ा हुआ गिलास खिड़की
(ई) निरीक्षण विंडो आयाम: W200mmXH1250mm
(च) गहराई गेज: स्टेनलेस स्टील
(छ) गहराई की गेज ऊंचाई: 1300 मिमी, सटीकता 1 मिमी
(एच) तरल स्तर नियंत्रण: फ्लोट स्विच + ओवरफ़्लो पाइप
9. आईपीएक्स 7 विसर्जन स्वत: लिफ्ट ब्रैकेट
(ए) भारोत्तोलन दूरी: 0 ~ 1250 मिमी
(बी) ब्रैकेट आयाम: L400mmXW400 मिमी
(सी) ब्रैकेट लोड भार: 50 किलो
10. आईपीएक्स 8 का नियंत्रण
(ए) दबाव सीमा: 0 ~ 0.6 एमपा
(बी) समय सीमा: 0 ~ 99 99 99
11. नियंत्रण कैबिनेट:
(ए) फ्लो का पता लगाने: इलेक्ट्रॉनिक प्रवाहमापीटर के माध्यम से प्रवाह संकेत प्रतिक्रिया
(बी) फ्लो सेटिंग: टच स्क्रीन पर सेट करें
(सी) तापमान का पता लगाने: पीआईडी
(डी) नियंत्रक: मित्सुबिशी पीएलसी
(ई) फ्रेंडली इंटरफेस: 7 इंच, रंग टच स्क्रीन
(एफ) कंट्रोल फंक्शन: लगातार तापमान पानी की आपूर्ति, लगातार प्रवाह पानी की आपूर्ति, लगातार दबाव पानी की आपूर्ति, और परीक्षण समय नियंत्रण।
(छ) सुरक्षा कार्य: रिसाव सुरक्षा, अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण
12. फ़िल्टर: स्टेनलेस स्टील खोल, ठीक फिल्टर कोर
13. शारीरिक सामग्री: औद्योगिक एल्यूमीनियम मिश्र धातु
14. बाह्य आयाम: 1400 मिमी x 750 मिमी x 1600 मिमी
15. बिजली की आपूर्ति: एसी 380 वी, 50 हर्ट्ज
