उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
मानक: | IEC60245-2 क्लाज 3.1 चित्रा 1 | कोर का वर्तमान लोड हो रहा है: | 0-25A |
---|---|---|---|
वोल्टेज लोड हो रहा है: | 0-400V | परीक्षण स्पीड: | 0.33m / एस |
हाई लाइट: | सामग्री परीक्षण उपकरण,electric wire tester |

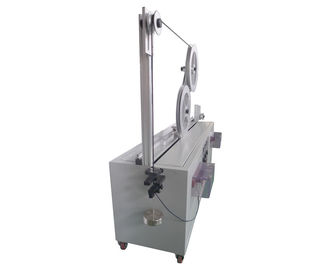

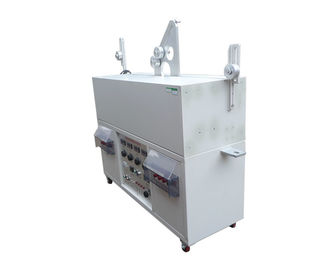

IEC60245-2 चित्रा 1 लचीला केबल फ्लेक्सिंग परीक्षक केबल परीक्षण उपकरण
मानक : आईईसी 60245-1 रबर अछूता केबल-रेटेड वोल्टेज और अप करने के लिए 450/750 वी-भाग 1 सहित: सामान्य आवश्यकताएं, आईईसी 60245-2 क्लॉज 3.1 चित्रा 1 रबड़ ने 450-750 वी-भाग 2 तक केबल-रेटेड वोल्टेज को पृथक किया : परीक्षण विधियाँ।
अनुप्रयोग: यह पूरा लचीला केबलों की यांत्रिक शक्ति की जांच के लिए प्रयोग किया जाता है। यह परीक्षण 4 मिमी 2 से अधिक नाममात्र क्रॉस-आंशिक क्षेत्र के कोर के साथ लचीली केबल पर लागू नहीं होता है और दो से अधिक गाढ़ा परतों में 18 कोर से अधिक रखे गए केबल हैं।
टेस्ट एस पर्याप्त: लचीला केबल पूरा

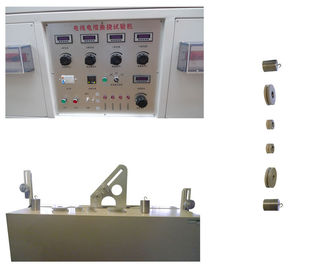

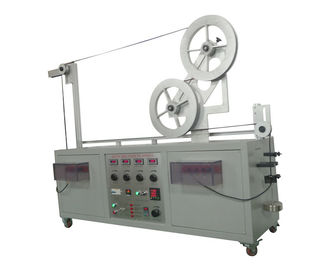

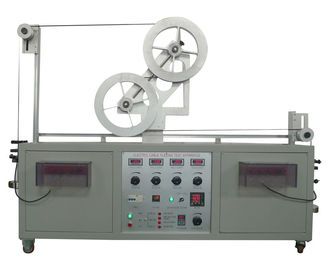

फ़ीचर : इस केबल परीक्षक में एक वाहक सी (आईईसी 60245-2 चित्रा 1), कैरियर के लिए एक ड्राइविंग सिस्टम और केबल के प्रत्येक नमूने के लिए चार पुली शामिल हैं। वाहक सी दो पुली ए और बी का समर्थन करता है, जो एक ही व्यास के हैं। तंत्र के किसी भी अंत में दो निश्चित पुली, पुलिली ए और बी से एक अलग व्यास का हो सकता है, लेकिन सभी चार पुलिली इतनी व्यवस्था की जाएगी कि नमूना उन दोनों के बीच क्षैतिज है वाहक आंदोलन की दिशा के प्रत्येक उत्क्रमण के बीच 0,33 मीटर / एस की लगभग निरंतर गति से 1 मीटर की दूरी पर चक्र (आगे और पिछड़े आंदोलनों) बनाता है। 5 मी लम्बी लम्बी केबल के एक नमूने पुली पर फैले हुए होंगे, प्रत्येक भार को वजन के साथ लोड किया जाएगा। इस वजन का द्रव्यमान और पुलाव ए और बी के व्यास निम्नलिखित तालिका में दिए गए हैं।
पी अभिलेख (मिमी):
बिजली की आपूर्ति | एसी 220V / 50 हर्ट्ज |
कोर की वर्तमान लोडिंग | 0-25A |
वोल्ट लोड हो रहा है | 0-400V |
परीक्षण की गति | 0.33m / एस |
परीक्षण दूरी | 1000 ± 20 मिमी |
उपयुक्त कोर | 2-18 |
नाममात्र क्रॉस-अनुभागीय क्षेत्र | 0.2 ~ 4 मिमी 2 |
पुलाव का व्यास | 60,80,120,160,200 मिमी (ग्राहक वैकल्पिक: मानक सुसज्जित 3pcs) |
संयुक्त वजन | 0.5 किग्रा, 1 किग्रा, 1.5 किग्रा, 2 किग्रा, 2.5 किग्रा, 3 किग्रा, 3.5 किग्रा, 4 किग्रा, 6 किग्रा, 7.5 किग्रा, 8 किग्रा |
गलती परीक्षण | वर्तमान बाधा, कंडक्टर के बीच शॉर्ट सर्किट, पुली के बीच परीक्षण और शॉर्ट सर्किट |
