उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
टेस्ट वस्तु: | पूर्ण लचीली केबल्स | मानक: | IEC60245-1, IEC60245-2 |
---|---|---|---|
टेस्ट: | फ्लेक्सिंग टेस्ट | वर्तमान लोड हो रहा है: | 0-25A |
वोल्टेज लोड हो रहा है: | 0-400V | परीक्षण स्पीड: | 0.33m / एस |
परीक्षण दूरी: | 1000 ± 20 मिमी | उपयुक्त कोर: | 2-18 |
नाममात्र क्रॉस-सेक्शनल क्षेत्र: | 0.2 ~ 4mm2 | पुली का व्यास: | 3 टुकड़ा, 60, 80, 120, 160, 200 विकल्प के लिए |
हाई लाइट: | power cable tester,electric wire tester |

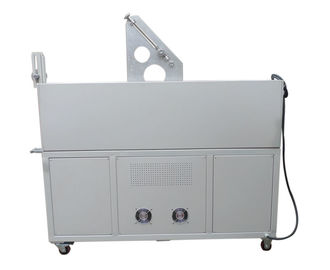

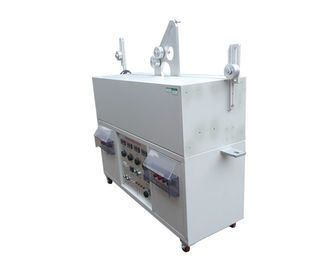

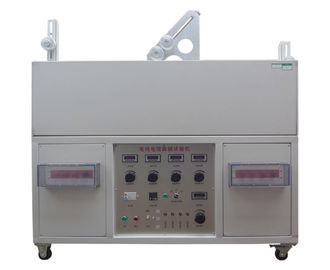

लचीले केबल फ्लेक्सिंग परीक्षक HDX1302
टेस्ट ऑब्जेक्ट | लचीला केबल पूरा |
परीक्षण | फ्लेक्सिंग टेस्ट |
मानक | आईईसी 60245-1, आईईसी 60245-2 आंकड़ा 1 |
वर्तमान लोड हो रहा है | 0-25A |
वोल्ट लोड हो रहा है | 0-400V |
परीक्षण की गति | 0.33m / एस |
परीक्षण दूरी | 1000 मिमी |
उपयुक्त कोर | 2-18 |
नाममात्र क्रॉस-अनुभागीय क्षेत्र | 0.2 ~ 4 मिमी 2 |
पुलाव के व्यास | विकल्पों के लिए 3 टुकड़ा, 60, 80, 120, 160, 200 |
संयुक्त वजन | 0.5 किग्रा, 1 किग्रा, 1.5 किग्रा, 2 किग्रा, 2.5 किग्रा, 3 किग्रा, 3.5 किग्रा, 4 किग्रा, 6 किग्रा, 7.5 किग्रा, 8 किग्रा |
गलती परीक्षण | वर्तमान बाधा, कंडक्टर के बीच शॉर्ट सर्किट, पुली के बीच परीक्षण और शॉर्ट सर्किट |
बिजली की आपूर्ति | 220VAC 50 हर्ट्ज |
विवरण:
इस उपकरण का उपयोग मैं पूरा लचीला केबलों की यांत्रिक शक्ति की जांच के लिए किया है। यह परीक्षण 4mm2 से अधिक नाममात्र क्रॉस-आंशिक क्षेत्र के कोर के साथ लचीली केबल पर लागू नहीं होता है और दो से अधिक गाढ़ा परतों में 18 कोर से अधिक रखे गए केबल हैं।
मानक IEC60245-1 के अनुसार रबड़ केबल-रेटेड वोल्टेज और 450/750 वी-भाग 1 सहित: सामान्य आवश्यकताएं, आईईसी 60245-2 खंड 3.1 चित्रा 1 रबड़ ने केबल-रेटेड वोल्टेज को 450-750 V- भाग 2: परीक्षण तरीकों
टेस्ट नमूना : लचीला केबल पूरा
फ़ीचर : इस केबल परीक्षक में एक वाहक सी (IEC60245-2 चित्रा 1), कैरियर के लिए एक ड्राइविंग सिस्टम और केबल के प्रत्येक नमूने के लिए चार पुली शामिल हैं। वाहक सी दो पुली ए और बी का समर्थन करता है, जो एक ही व्यास के हैं। तंत्र के किसी भी अंत में दो निश्चित पुली, पुलिली ए और बी से एक अलग व्यास का हो सकता है, लेकिन सभी चार पुलिली इतनी व्यवस्था की जाएगी कि नमूना उन दोनों के बीच क्षैतिज है वाहक आंदोलन की दिशा के प्रत्येक उत्क्रमण के बीच 0,33 मीटर / एस की लगभग निरंतर गति से 1 मीटर की दूरी पर चक्र (आगे और पिछड़े आंदोलनों) बनाता है। 5 मी लम्बी लम्बी केबल के एक नमूने पुली पर फैले हुए होंगे, प्रत्येक भार को वजन के साथ लोड किया जाएगा। इस वजन का द्रव्यमान और पुलाव ए और बी के व्यास निम्नलिखित तालिका में दिए गए हैं।
