पेंडुलम रॉड कोण: | 0-90 ° समायोज्य, स्केल डिस्प्ले | पेंडुलम रॉड की लंबाई: | 1000mm |
---|---|---|---|
हड़ताली तत्व: | 5 जे, 10 जे, 20 जे, 50 जे | प्रभाव ऊंचाई: | 200 मिमी ~ 1200 मिमी समायोज्य |
हाई लाइट: | प्रभाव परीक्षण उपकरण,pendulum impact testing machine |

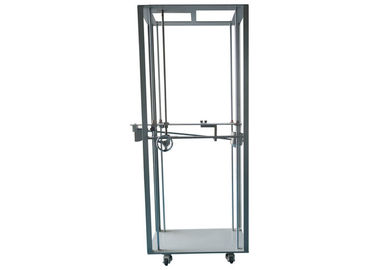

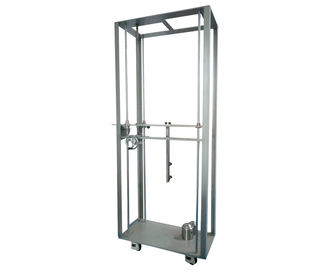

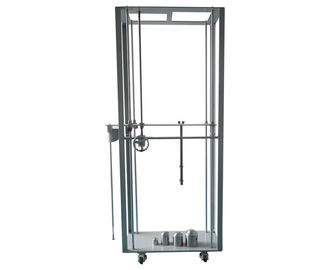

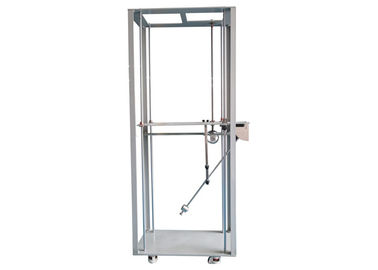

90 जे आईईसी 60068-2-75 प्रभाव परीक्षण मशीन पेंडुलम स्विंगिंग हैमर टेस्ट उपकरण
उत्पाद की जानकारी:
आईईसी 61439-1: 200 9, आईईसी 62262: 2002 खंड 6 और आईईसी 60068-2 -75 की आवश्यकताओं के अनुसार टेस्ट उपकरण तैयार और निर्मित किया गया है, यह यांत्रिक टकराव की ताकत की डिग्री का परीक्षण करने पर लागू होता है जब विद्युत उपकरण के गोले बाहरी वस्तुओं को टकराते हैं।
इस डिवाइस का फ्रेम स्टेनलेस स्टील द्वारा वेल्डेड है, संरचना कॉम्पैक्ट और टिकाऊ है। बढ़ते ब्रैकेट को समायोजित किया जा सकता है और नीचे, और प्रभाव कोण 0-90 डिग्री समायोज्य है, पूरे परीक्षण उपकरण संचालित करना आसान है।
तकनीकी पैमाने:
1 | पेंडुलम रॉड कोण | 0-90 ° समायोज्य, पैमाने प्रदर्शन |
2 | पेंडुलम रॉड लंबाई | 1000 मिमी |

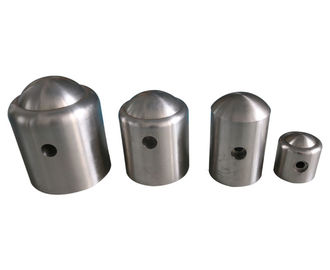

3 | हड़ताली तत्व | 5 जे, 10 जे, 20 ज, 50 ज (90 जम्मू एक ही हड़ताली तत्व 50 जे का हिस्सा है), प्रत्येक में से एक |
4 | प्रभाव ऊंचाई | 200 मिमी ~ 1200 मिमी समायोज्य |
प्रभाव ऊर्जा, सामूहिक द्रव्यमान और ड्रॉप की ऊंचाई चार्ट:
ऊर्जा / जम्मू | 5 | 10 | 20 | 50 |
बराबर जन किग्रा (± 2%) | 1.7 | 5 | 5 | 10 |
गिरने की ऊंचाई मिमी ± 1% | 300 | 200 | 400 | 500 |
मैकेनिकल सिद्धांत:
इस उपकरण को आईईसी 60068-2-75 के अनुसार डिज़ाइन और निर्मित किया गया है, पेंडुलम रॉड के सामने का अंत हड़ताली तत्वों से जुड़ा है, पेंडुलम रॉड को एक निश्चित ऊँचाई में समायोजित कर देता है और इसे जारी करता है, फिर पेंडुलम रॉड स्विंग को स्वतंत्र रूप से परीक्षण के लिए प्रभावित करता है परिभाषित क्षेत्र के भीतर नमूना सतह अलग-अलग सामूहिक हड़ताली तत्व विभिन्न प्रभाव ऊर्जा के अनुरूप हैं, और विभिन्न विद्युत उपकरण बाड़े शक्ति परीक्षण पर लागू होते हैं।
परीक्षण प्रक्रियाएँ:
1. परीक्षा के उपकरण को परीक्षण नमूने से पहले उपयुक्त स्थान पर ले जाएं, इस समय परीक्षण उपकरण को बनाए रखने के लिए जमीन के शिकंजे को समायोजित करें, इस समय परीक्षण उपकरण जमीन के शिकंजे के द्वारा समर्थित है और कैस्टर जमीन से दूर हैं।
2. पेंडुलम रॉड पर आवश्यक हड़ताली ऊर्जा के अनुसार उचित हड़ताली तत्व स्थापित करें।
स्थापना और प्रतिस्थापन पद्धति: तय बोल्ट को स्क्रू करें, पेंडुलम रॉड पर चयनित हड़ताली तत्व को स्क्रू करें, फिर बोल्ट को कस लें।
3. परीक्षक को उपयुक्त स्थिति में ले जाएं जहां नमूना का परीक्षण किया जाए, केंद्र की स्थिति में क्षैतिज बुलबुले बनाने के लिए ढलाईकार को समायोजित करें, स्तर के आधार पर परीक्षक और कठोर संपर्क जमीन सुनिश्चित करें।
4. बढ़ते हाथी व्हील को समायोजित करने के लिए हड़ताली तत्व संरेखण को प्रभाव बिंदु बनाने के लिए, उठाने वाले डिवाइस को ठीक करने के लिए निर्धारित बोल्ट को कस लें।
5. पेंडुलम रॉड को हड़ताली तत्व की आवश्यक ऊंचाई में समायोजित करें, पेंडुलम रॉड को रिलीज क्लैंप में डालें, उपयोगकर्ता डायल स्केल के अनुसार पेंडुलम रॉड को समायोजित कर सकता है और हटाने योग्य ट्रे पर स्केल डिस्प्ले लगा सकता है।
6. रिहाई पिन जारी होने पर हड़ताली तत्व नमूना को प्रभावित करेगा।
टिप्पणी: फिर से प्रभाव से बचें
7. विभिन्न परीक्षण आवश्यकताओं के लिए कृपया ऊपर दिए चरणों के अनुसार हड़ताली तत्व को बदलें। नोट: 50 जेड के हड़ताली तत्व का परीक्षण करते समय, एक ही समय में लंबी रिहाई छड़ी के ऊपरी भाग पर रिलीज़ पिन का उपयोग करें, कृपया सुनिश्चित करें कि निचले रिलीज पिन को वापस कर दिया गया है।
90 जे के हड़ताली तत्व की जांच करते समय कृपया संक्षिप्त रिलीज़ रॉड को बदलें।
