उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| workpiece: | प्रेशर सेंसर कोर | पता लगाने की सटीकता: | 1.0E-8Pa.m3 / सेकंड |
|---|---|---|---|
| परीक्षण चक्र: | 10s / पीसी | स्टेशनों का परीक्षण: | 2 |
| हाई लाइट: | helium leak detection,helium leak test equipment |
||

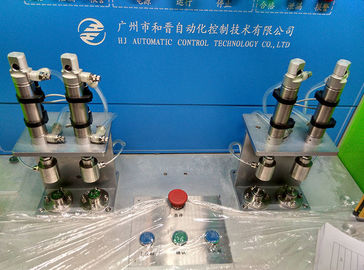

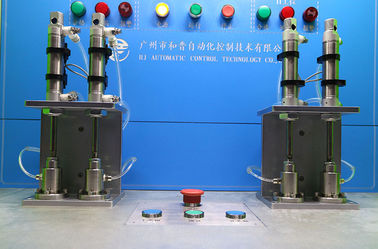

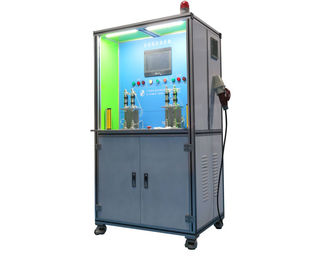

प्रेशर सेंसर कोर 1.0E-8Pa.m3 / सेक के लिए स्वचालित हीलियम लीक टेस्ट उपकरण
हांगकै ने दबाव संवेदक कोर के लिए हीलियम रिसाव परीक्षण प्रणाली को डिजाइन और मैनुएफ़ैक्ट किया, रिसाव का पता लगाने की सटीकता 1.0 ई -8 पीएएम 3 / सेक तक है, परीक्षण चक्र 10 एस / पीसी है, और यह 5 एस / पीसी तक हो सकता है। इस टेस्ट सिस्टम में दो टेस्ट स्टेशन हैं, प्रत्येक वर्कस्टेशन एक साथ 2 वर्कपीस का परीक्षण कर सकती हैं, स्मार्ट और इंसिडियेटेड सिस्टम के साथ फैसले के नतीजे देंगे: सकल रिसाव, दंड लीक, ओके स्वचालित लीक पहचान फ़ंक्शन को छोड़कर, उत्पादन के आंकड़ों के फ़ंक्शन भी होते हैं। उच्च परिशुद्धता, आसान संचालन और तेजी से परीक्षण cycel हमारे हीलियम रिसाव परीक्षण प्रणाली को व्यापक रूप से दबाव सेंसर कोर निर्माताओं द्वारा अपनाया जाता है।
तकनीकी विनिर्देश:
| workpiece | दबाव सेंसर कोर |
| अनुरेखक गैस | हीलियम |
| रिसाव के संकेत के लिए हीलियम दबाव | 50 केपीए (कम करने के लिए समायोजित किया जा सकता है) |
| प्वाइंट अस्वीकार करें | 1.0E-8Pa.m3 / सेकंड |
| टेस्ट साइकिल | 10 एस / पीसी (लोडिंग और उतराई समय सहित) |
| टेस्ट स्टेशन | 2 (प्रत्येक टेस्ट स्टेशन एक ही समय में 2 वर्कपीस का परीक्षण कर सकता है) |
बुनियादी कामकाजी मूल्य:
हीलियम के मूल रिसाव का पता लगाने के सिद्धांत के अनुसार, कार्यक्षेत्र स्थिरता के माध्यम से दो अलग मुहरबंद खड्डियों में बांटा गया है: हीलियम भरने के कक्ष और रिसाव का पता लगाने के लिए कक्ष, ट्रेसर गैस के रूप में हीलियम का उपयोग करें, हीलियम चैंबर में भरे हीलियम, और फिर पता लगाएं हीलियम रिसाव डिटेक्टर के माध्यम से हीलियम सिग्नल के भीतर रिसाव, जल्दी से और सही ढंग से workpiece की रिसाव सटीकता का निर्धारण कर सकते हैं।
टेस्ट प्रक्रिया:
1. वर्कपीस लोड हो रहा है;
मैन्युअल रूप से प्रत्येक कार्य स्टेशन में वर्कपीस लोड करें
2. सकल रिसाव का पता लगाने;
टेस्ट सिस्टम स्वचालित रूप से सकल रिसाव के परिणामों का न्याय करेगा, यदि सकल रिसाव, अलार्म लाइट चालू हो और रिश्तेदार वर्कपीस के लिए परीक्षण प्रक्रिया को रोक दिया जाएगा, ऑपरेटर को मैन्युअल रूप से सापेक्ष वर्कपीस को निकालने और एक नया बदलना आवश्यक है। यदि कोई गंभीर रिसाव नहीं है, तो परीक्षण प्रणाली अगले प्रक्रिया को स्वचालित रूप से जारी रखेगी।
3. हीलियम भरें और ठीक रिसाव का पता लगाएं;
आवश्यक रूप से सिस्टेल स्वचालित रूप से हीलियम में भर जाएंगे, और ठीक रिसाव का पता लगाएंगे, ओके या नॉक टेस्ट का परिणाम दें।
4. वर्कपीस उतारने;
मैनुली वर्कपीस को उतारने के लिए
5. अन्य स्वचालित प्रक्रियाएं
प्रक्रिया मॉनिटरिंग
Workpiece- भरोसा सेंसर कोर
