| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HB6213 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/माह |
आईईसी 62133 .8.3.9। लिथियम-आयन बैटरी सेल सुरक्षा परीक्षण के लिए जबरन आंतरिक शॉर्ट-सर्किट परीक्षक
उत्पाद की जानकारी
इस बैटरी ने आंतरिक शॉर्ट-सर्किट परीक्षक को तापमान, वोल्टेज, आंतरिक शॉर्ट सर्किट के लिए व्यापक परीक्षण करने के लिए एक अभिन्न परीक्षण उपकरण है, जो कि लिथियम-आयन बैटरी सेल सुरक्षा परीक्षण के लिए लागू है जो जापान औद्योगिक मानक और प्रासंगिक खंड जैसे जेआईएससी 8714: 2007 5.5 और आईईसी 62133-2012.8.3.9 के रूप में।
विशेषताएं
8. चुंबकीय लचीला दरवाजा का उपयोग करते हुए परीक्षण और पीछे की तरफ टेस्ट बैक दरवाजे का खुला पक्ष, इस प्रकार, एक कुशल सुरक्षा सुरक्षा करता है। जब पीछे का दरवाजा बंद हो गया और हवा रिसाव के खिलाफ जाने के लिए सील कर दिया गया; जब परीक्षण कक्ष के अंदर एक विस्फोट होता है, तो उच्च दबाव गैस उत्पन्न होती है और दरवाजा झटका देती है और इसे अन्य प्रणाली की रक्षा के साथ-साथ चोट या क्षति के खिलाफ खोलती है;
9. परीक्षण पूरा होने के बाद चेतावनी और खतरनाक प्रणाली काम करता है;
10. निर्मित विस्थापन सेंसर: सिलेंडर पर चुंबकीय विस्थापन सेंसर स्थापित किया गया है, तापमान, हवा की गति, कंपन, प्रभाव कारकों से प्रभावित नहीं, उच्च परिशुद्धता, मजबूत विरोधी हस्तक्षेप क्षमता
11. विद्युत मानक के लिए राष्ट्रीय मानक और आवश्यकता का पालन करता है;
12. यांत्रिक नुकसान के खिलाफ ऑपरेटर के लिए सुरक्षात्मक डिजाइन। टेस्ट चैम्बर दरवाजा खुलने पर क्रश परीक्षक काट दिया जाएगा; परीक्षण कक्ष बिजली बंद हो जाएगा और फिर बंद होने के बाद परीक्षण करेगा;
13। आपातकालीन परिस्थितियों के मामले में आपातकालीन रोक बटन के साथ डिजाइन किया गया;
14. पोर्टेबल सार्वभौमिक व्हील और परीक्षण कक्ष के लिए निश्चित समर्थन के साथ सुसज्जित
15. दबाव से अधिक होने पर परीक्षण कक्ष की रक्षा के लिए मशीन सुरक्षात्मक दबाव सेटिंग फ़ंक्शन पेश किया जाता है;
तापमान चैंबर तकनीकी पैरामीटर्स
| तापमान सीमा | -20 ℃ ~ +100 ℃ ( नियंत्रित करने योग्य ) |
| संकल्प | 0.01 ℃ |
| तापमान उतार-चढ़ाव | 0.5 ℃ |
| तापमान एकरूपता | 2.0 ℃ |
| मैक्स। कम तापमान | -5 ℃ |
| तापमान बढ़ती दर | Ave.3 ℃ / मिनट (0 ℃ से 100 ℃, Nonlinear नो लोड) |
| तापमान शीतलन दर | Ave.1 ℃ / मिनट (100 ℃ से 0 ℃, Nonlinear नो लोड) |
| आंतरिक चैंबर आयाम | डब्ल्यू 600 एक्स एच 750 एक्स डी 500 एमएम |
| आंतरिक चैंबर सामग्री | नीचे मजबूती के साथ स्टेनलेस स्टील मिरर |
| बाहरी चैम्बर आयाम | डब्ल्यू 1500 एक्स एच 1750 एक्स डी 1000 एमएम |
| बाहरी चैम्बर सामग्री | पेंट-बेकिंग उपचार (ग्रे-व्हाइट रंग) के साथ ठंडा रोल्ड स्टील |
| इन्सुलेशन परत | 100 मिमी तक थर्मल अलगाव परत, जो आग प्रतिरोध प्रतिरोध उच्च घनत्व पीयू फोम सामग्री और थर्मल अलगाव गुणांक 0.0212kcal / मीटर ∙ घंटा से कम कार्यरत है। |
| चैंबर दरवाजा | एकल दरवाजा, कुल मिलाकर आकार: 500 × 750 मिमी |
| निरीक्षण खिड़की | पानी के सबूत समारोह (आकार: डब्ल्यू 430 मिमी xH580mm) के साथ 3 परत वैक्यूम ग्लास देखने वाली खिड़की के साथ घुड़सवार एकल दरवाजा, प्रमाणित ठंढ, ओस के लिए विद्युत ताप समारोह (स्वचालित समायोजन) के साथ डिजाइन किया गया दरवाजा फ्रेम, इस प्रकार उपयोगकर्ता को देखने के लिए एक स्पष्ट दृष्टि प्रदान करता है पूरी परीक्षण प्रक्रिया; |
| परीक्षण होल | परीक्षण कक्ष के बाईं ओर, इसके व्यास 50 मिमी के साथ एक परीक्षण छेद सिलिकॉन रबड़ प्लग और स्टेनलेस स्टील टोपी / 2 पीसी के साथ खोला जाता है; |
| सील | एक विश्वसनीय सीलिंग प्रदर्शन प्रदान करने के लिए आयातित सिलिकॉन गोंद दरवाजा फ्रेम और परीक्षण कक्ष सीलिंग के लिए लागू किया जाता है; |
| आंतरिक प्रकाश | ऊर्जा की बचत और नमी और विस्फोट प्रूफ समारोह के साथ 9 डब्ल्यू फिलिप एलईडी दीपक के साथ खिड़की देखना; |
| 1. एयर कूलिंग विधि: पूरी तरह से संलग्न सिंगल स्टेज कंप्रेसर |
| 2. कॉम्प्रेसर: फ्रांस Tecumseh कंप्रेसर 1 सेट | |
| 3. कूलेंट: फ्लोराइड मुक्त पर्यावरण शीतलक (यूएसए ड्यूपॉन्ट) एचएफसी आर 404 ए | |
| 4. कंडेनसर: एयर-सर्दी उच्च कुशल मजबूर विनिमय फिन प्रकार | |
| 5. वाष्पकारक: हाइड्रोफिलिक झिल्ली फिन (मोटा पंख प्रकार) के साथ उच्च कुशल मल्टी-स्टेज वापोराइज़र | |
| 6. ऑयल सेपरेटर: इमरसन | |
| 7. वापोराइज़र प्रेशर रेगुलेटर: डैनफॉस वापोराइज़र प्रेशर रेगुलेटर (कम तापमान में काम करने के लिए उपलब्ध है और बिना ठंढ के उच्च आर्द्रता की स्थिति) | |
| 8. सोलेनोइड वाल्व: जापान सैगिनोमिया या डैनफॉस; | |
| 1. हीटर: नंगे-निक्रोम मिश्र धातु विद्युत हीटर |
| 2. नियंत्रण विधि: एक उच्च सटीक गैर संपर्क स्विचिंग नियंत्रण प्राप्त करने के लिए एसएसआर के माध्यम से नियंत्रक से संकेत आउटपुट। | |
| नियंत्रण प्रणाली | नियंत्रण विधि: प्रोग्राम करने योग्य उच्च सटीक माइक्रो-कंप्यूटर नियंत्रक: तापमान और नमी प्रणाली को नियंत्रित करने के लिए ठंडा-दर्पण ओस-बिंदु हाइग्रोमीटर। एंटी-विंडुप पीआईडी, बीटीसी नियंत्रण विधि (थर्मल मुआवजा समारोह) + डीडीसी बुद्धिमान ठंडा प्रवाह नियंत्रण + डीईसी बुद्धिमान विद्युत नियंत्रण (तापमान परीक्षण वैकल्पिक परीक्षण कार्यक्रम सेटिंग) |
2. एनई मेनू के साथ तापमान और आर्द्रता प्रदर्शित करने के लिए टेमी 880 रंग टच स्क्रीन नियंत्रक। और 3.1 'एलसीडी |
आंतरिक लघु सर्किट चैंबर मुख्य तकनीकी पैरामीटर्स
| मैक्स। लोड हो रहा है | 200KG |
| संकल्प | 1/10000 |
| बल शुद्धता | ≤0.5% |
| बल आवर्धन | 7-चरण स्वचालित शिफ्ट |
| विस्थापन संकल्प | 1/1000 |
| विस्थापन शुद्धता | ≤0.5% |
| गति सिमा | 0.01-20MM / एस |
| प्रभावी सीमा | 0 ~ 150 मिमी |
| मैक्स टेस्टिंग विमान | 300X300MM (विशेष परीक्षण को पूरा करने के लिए कस्टम डिज़ाइन के लिए उपलब्ध) |
| वोल्टेज अधिग्रहण | 0-20V |
| वोल्टेज संकल्प | 1mV |
| वोल्टेज अधिग्रहण आवृत्ति | 100Hz |
| शक्ति का स्रोत | 220V 50HZ (ग्राहक द्वारा कस्टम कर सकते हैं) |

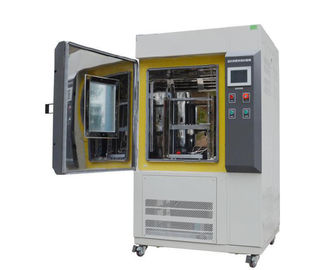

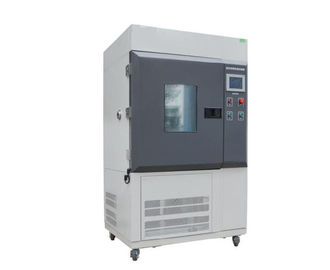

संदर्भ के लिए चित्र:
