उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
मानक: | IEC60529 | नियंत्रण: | पीएलसी बुद्धिमान नियंत्रण |
---|---|---|---|
सुई का छेद: | Φ0.4mm | जल प्रवाह: | 1-10 एल / मिनट समायोज्य |
परीक्षण के समय: | 0.01S pres 99hours 59min। पूर्व निर्धारित किया जा सकता है | Turntable के व्यास: | 600/800/1000 मिमी |
हाई लाइट: | पनरोक परीक्षक,सामग्री परीक्षण उपकरण |

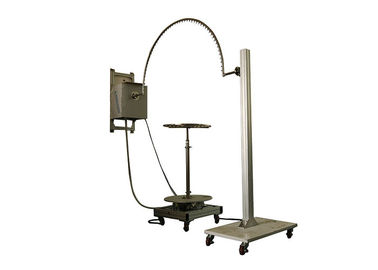

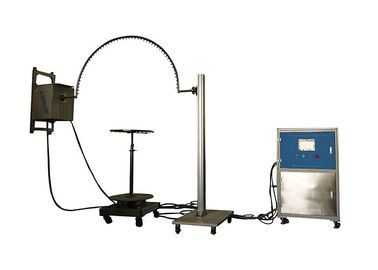

IEC60529 IPX3 / IPX4 PLC नियंत्रण 0.4 मिमी सुई छेद ऑसिलेटिंग ट्यूब ओपन टाइप परीक्षक
उत्पाद जानकारी :
Oscillating ट्यूब परीक्षक IEC60529 IPX3 और IPX4, IEC60335-1 क्लाज 15.1 की मानक आवश्यकता के अनुसार बनाया और निर्मित किया गया है। इसका उपयोग विद्युत उपकरणों के जलरोधी परीक्षण के लिए किया जाता है।
इस उपकरण का ऑसिलेटिंग ट्यूब हिस्सा समायोज्य-गति मोटर और क्रैंक-लिंक तंत्र द्वारा नियंत्रित किया जाता है। यह उपकरण to 60 ° के स्थान से from 175 ° के स्थान पर एक और recip 175 ° के स्थान पर घूमता है, जो कि मशीन के समायोजन कोण के माध्यम से मानक द्वारा आवश्यक गति के साथ होता है।

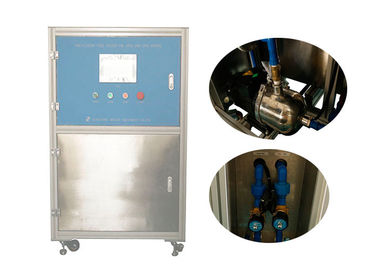

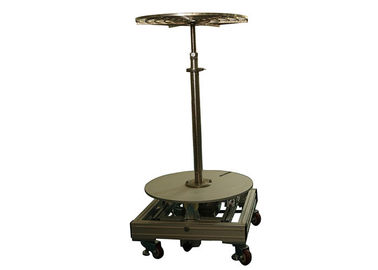

कोण समायोजन सटीक है। संरचना स्थिर और टिकाऊ है। यह घूर्णन चरण से सुसज्जित है जिसके माध्यम से 90 ° का घूर्णन प्राप्त किया जा सकता है। यह पिनहोल को जाम होने से बचाने के लिए स्वच्छ जल निस्पंदन इकाई से भी सुसज्जित है।
तकनीकी पैमाने:
नहीं। | मद | मापदंडों |
1 | जलापूर्ति | जल प्रवाह दर flow 10L / मिनट rate 5% साफ पानी समावेश के बिना। यह उपकरण स्वच्छ जल निस्पंदन इकाई से सुसज्जित है |
2 | ऑसिलेटिंग ट्यूब का आकार | R200, R400, R600, R800, R1000, R1200, ऑसिलेटिंग ट्यूब के साथ आते हैं (R1400, R1600mm वैकल्पिक हो सकता है), स्टेनलेस स्टील |
3 | पानी का छेद | Φ0.4mm |
4 | दो छेद के कोण शामिल हैं | IPX3: 120 °; IPX4: 180 ° |
5 | पेंडुलम कोण | IPX3: 120 °; IPX4: 360 ° |
6 | बारिश की गति | IPX3: 4s / समय (2 × 120 डिग्री); IPX4: 12s / समय (2 × 360 °); |
7 | पानी का प्रवाह | पेंडुलम के आकार और पिन छेद की संख्या (0.07 एल / मिनट प्रति छेद) के अनुसार सेट किया जा सकता है |
8 | परीक्षण का समय | 0.01S et 99 घंटे 59mins, पूर्व निर्धारित किया जा सकता है |
9 | निपीडमान | 0 ~ 0.25MPa |
10 | साइट की आवश्यकताएं | समर्पित आईपी जलरोधक परीक्षण कक्ष, जमीन को रोशनी के साथ समतल होना चाहिए 10A निविड़ अंधकार रिसाव स्विच (या सॉकेट) उपकरण के लिए इस्तेमाल किया। प्रवाह और जल निकासी के अच्छे कार्य के साथ। जमीन की स्थापना |
1 1 | क्षेत्र | ऑसिलेटिंग ट्यूब के अनुसार चुना |
मुख्य विन्यास :
नहीं। | नाम | विशेष विवरण | मात्रा | टिप्पणियों |
1 | दोलन नली | R1000, R1400 | 1 | विन्यास |
2 | दोलन ट्यूब ड्राइव | स्टेनलेस स्टील कवर, कृमि गियर रिड्यूसर ड्राइव | 2 | एक उच्च और निम्न दबाव ड्राइव शाफ्ट और टेलस्टॉक हैं, बड़े स्विंग ट्यूब के लिए उच्च-अक्ष, छोटे स्विंग ट्यूब के लिए कम शाफ्ट है। |
3 | टेलस्टॉक का समर्थन करें | औद्योगिक मोल्डिंग एल्यूमीनियम | 1 | |
4 | सर्वो मोटर | 750W, मात्सुशिता इलेक्ट्रिक वर्क्स | 1 | |
5 | पानी का सिर घूमना | 1/2 " | 1 | |
6 | पानी स्प्रे सुई सीट | M5 शंकु सीट, स्टेनलेस स्टील | 240 | स्पेयर सुई धारक शामिल हैं |
7 | स्टेनलेस स्टील सुई मुंह | φ0.4mm | 240 | स्पेयर सुई टिप शामिल है |
8 | सिर को अवरुद्ध करना | मुहरबंद गेंद | 50 | स्पेयर पार्ट्स |
9 | कोण सूचक | 0-360 ° | 1 | |
10 | गेंद वाल्व | 1/2 lud, पानी को बाहर निकालें | 1 |
