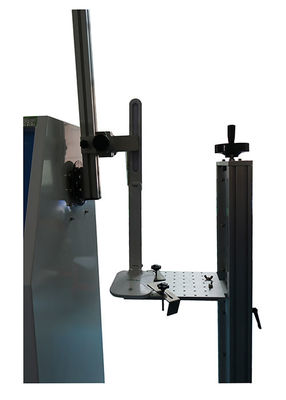

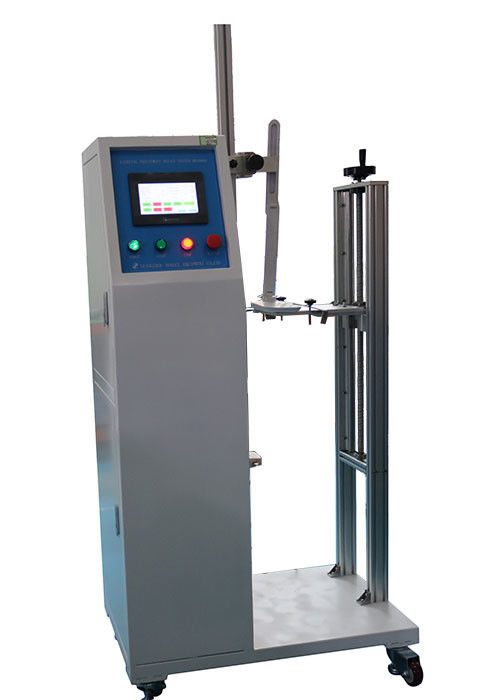

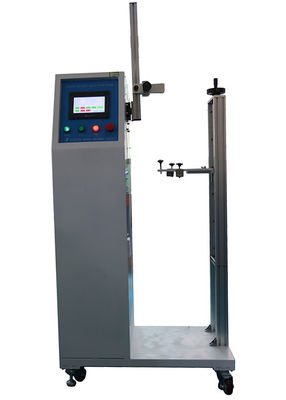

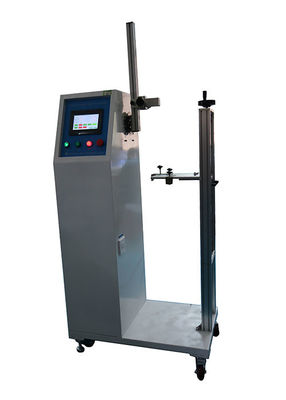

लालटेन के प्रकाश परिवर्तन उपकरण उपकरणों का समायोजन परिवर्तन IEC60598-1 R500mm

लैंटर्न लाइट टेस्टिंग इक्विपमेंट एडजस्टमेंट डिवाइसेस IEC60598-1 R500mm की उपस्थिति बदलें

उत्पाद की जानकारी:

डिवाइस का उपयोग समायोजन डिवाइस का पता लगाने के लिए किया जाता है, और IEC60598-1 क्लॉज 4.14.3 की पुष्टि करता है।
समायोजन डिवाइस, उपयुक्त केबल या कॉर्ड से सुसज्जित निम्नलिखित तालिका के अनुसार संचालित किया जाएगा। ऑपरेशन का एक चक्र सीमा के एक चरम से दूसरे तक और वापस प्रारंभिक स्थिति में होने वाली गति है। आंदोलन की दर डिवाइस को प्रशंसनीय रूप से गर्म करने का कारण नहीं बनेगी और प्रति घंटे 600 चक्र से अधिक नहीं होगी।
एक लचीली ट्यूब से युक्त उपकरणों को समायोजित करने के लिए, इस परीक्षण के लिए समायोजन की सीमा आम तौर पर ऊर्ध्वाधर से दोनों दिशाओं में 135 ° है। हालांकि, जहां अनुचित समायोजन का उपयोग किए बिना इस समायोजन को प्राप्त नहीं किया जा सकता है, लचीली ट्यूब केवल उन स्थानों पर झुकती है जहां यह खुद से बनी रहेगी।

तकनीकी पैमाने:

1. परीक्षण दर सेट किया जा सकता है, 0.1 से 10 गुना / मिनट तक निर्धारित किया जाता है।

2. झुकने के कोण को सेट किया जा सकता है, दोनों तरफ ऊर्ध्वाधर लाइनों की स्विंग रेंज

0-180 °।

3. रोटेशन केंद्र ऊंचाई: 1200 मिमी।

4. पेंडुलम के युग्मन का अधिकतम त्रिज्या: R500mm।

5. स्ट्रेचिंग एक्शन का अधिकतम स्ट्रोक: 0-650 मिमी।

6. रोटेशन का एक्शन कोण: 0-360 °।

7. परीक्षण चक्र सेट किए जा सकते हैं, चक्रों की संख्या 1-999999 है।

8. परीक्षण आवश्यकताओं की मानक सीमा के भीतर जुड़नार विभिन्न प्रकार के नमूनों को पूरा कर सकते हैं।

9. ड्राइव मोटर: सर्वो मोटर।

10. नियंत्रक: मित्सुबिशी पीएलसी।

11. एचएमआई: टच स्क्रीन इंटरफेस।

12. संचालित पूरे अंग्रेजी इंटरफ़ेस, संचालित करने में आसान।

13. लोड: टर्मिनलों के साथ, बाहरी रूप से लोड से जुड़ा (लोड वैकल्पिक है, अतिरिक्त लागत)।

मानक जानकारी:

4.11.6 इलेक्ट्रो-मैकेनिकल संपर्क प्रणाली सामान्य उपयोग में आने वाले विद्युत तनावों का सामना करेगी।

अनुपालन का परीक्षण इलेक्ट्रो-मैकेनिकल संपर्क प्रणालियों को 100 ऑपरेशनों की गति से करके किया जाता है, जो व्यावहारिक उपयोग से मेल खाता है (एक ऑपरेशन या तो एक ऑपरेशन है या एक

संपर्क करें)। परीक्षण रेटेड वोल्टेज पर एसी के साथ किया जाता है, और परीक्षण वर्तमान विद्युत संपर्क प्रणाली के रेटेड वर्तमान से 1,25 गुना अधिक होगा। लोड का पावर फैक्टर लगभग 0,6 होगा, जब तक कि अलग-अलग रेटेड करंट को प्रतिरोधक भार के लिए चिह्नित नहीं किया जाता है, उस स्थिति में लोड पावर फैक्टर एकता होगा।

जहां एक ल्यूमिनेयर प्रतिरोधक और आगमनात्मक भार दोनों के लिए चिह्नित है, यह एकता और 0,6 दोनों के शक्ति कारकों पर परीक्षण के अधीन होगा।

परीक्षणों से पहले और बाद में, इलेक्ट्रो-मैकेनिकल संपर्क प्रणाली को 1,5 बार रेटेड वर्तमान के साथ लोड किया जाएगा, और प्रत्येक संपर्क पर वोल्टेज ड्रॉप 50 mV से अधिक नहीं होगी।

इन परीक्षणों के पूरा होने के बाद, इलेक्ट्रो-मैकेनिकल संपर्क प्रणाली 10.2 के अनुसार किए गए विद्युत शक्ति परीक्षण का सामना करेगी।

परीक्षण के बाद, नमूने दिखाएंगे:

- उनके आगे के उपयोग को ख़राब करने वाला कोई वस्त्र नहीं;

- बाड़ों या अवरोधों की कोई गिरावट नहीं;

- बिजली या यांत्रिक कनेक्शन का कोई ढीला।

विद्युत-यांत्रिक संपर्क प्रणालियों के लिए, 4.14.3 का यांत्रिक परीक्षण इस विद्युत परीक्षण के साथ-साथ किया जाता है।

समायोजन उपकरणों पर परीक्षण:
