| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HHBZ05 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 1 सेट |

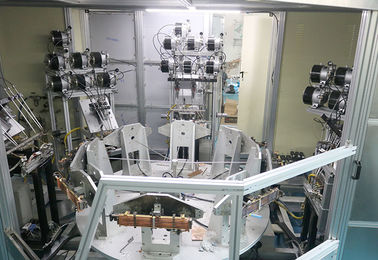

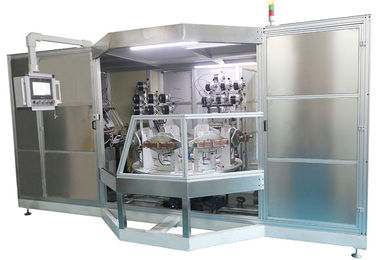

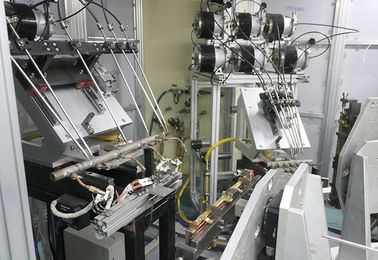

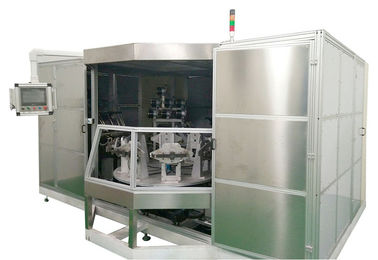

कॉपर हीट एक्सचेंजर के लिए 8 स्टेशन रोटरी स्वचालित लौ ब्राजिंग मशीन
काम करने का सिद्धांत:
ब्रेजिंग प्रक्रिया के स्वचालन के आधार पर, और वेल्डिंग प्रभाव और वेल्डिंग पूल के गठन को वेल्डिंग गुणवत्ता की स्थिरता और स्थिरता सुनिश्चित करने के लिए अच्छी तरह से नियंत्रित करने के लिए गैस प्रवाह दर, वेल्डिंग समय और वेल्डिंग स्थिति का प्रभावी नियंत्रण नियंत्रित किया जाता है।
उपकरण संरचना:
काम करने वाले टर्नटेबल और फिक्स्चर (8 कार्य स्टेशन, प्रति स्टेशन 1 स्थिरता)
गैस प्रवाह नियंत्रण प्रणाली
स्वचालित तार खिलाने की व्यवस्था
रोटरी पावर और पोजिशनिंग तंत्र
गैस कैबिनेट और दहन प्रणाली
इन्फ्रारेड तापमान की निगरानी
संपीड़ित हवा मजबूत ठंडा
इलेक्ट्रिक कंट्रोल कैबिनेट और पीएलसी नियंत्रण प्रणाली
निकास हुड
औद्योगिक कंप्यूटर
तकनीकी पैरामीटर्स:
| उत्पादन चक्र | 45s / पीसी |
| कार्यक्षेत्र आवश्यकताएँ | सतह स्पष्ट है, बिना स्पष्ट दाग के, विनिर्देश समान हैं, और वेल्डिंग स्थिति सहिष्णुता कनेक्शन बिंदु की स्थिति के बाद 1 मिमी से अधिक नहीं है। |
| कार्यक्षेत्र का आकार | ग्राहक के चित्रों और नमूने के अनुसार। |
| ब्राजिंग प्रभाव | सोल्डर किसी भी दोषपूर्ण वेल्डेड संयुक्त के बिना समान रूप से बहती है। |
| 1 | लोडिंग और अनलोडिंग स्टेशन: ऑपरेटर पूर्व-संयोजन मुख्य फ्रेम को सीधे घुमाता है और इसे स्थिति निर्धारण में स्थिति देता है; ऑपरेटर वेल्डेड वर्कपीस को अलग करता है; |
| 2 | स्थापना स्टेशन: ऑपरेटर ए 1-ए 8, बी 1-बी 8 भागों स्थापित करता है, और नाइट्रोजन से भरे कनेक्टर स्थापित करता है; |
| 3 | वेल्डिंग स्टेशन ए: नाइट्रोजन भरने की मशीन स्वचालित रूप से नाइट्रोजन के साथ वर्कपीस भरती है, और वेल्डिंग अग्नि पंक्ति ए 1-ए 8 सोल्डर जोड़ों को गर्म करती है, फ़ीड करती है, और वेल्ड करती है। वेल्डिंग पूरा होने के बाद, नाइट्रोजन भरने की प्रक्रिया वापस ले ली जाती है और स्थिरता स्वचालित रूप से घुमाया जाता है; |
| 4 | वेल्डिंग स्टेशन बी: नाइट्रोजन भरने की मशीन स्वचालित रूप से नाइट्रोजन के साथ वर्कपीस भरती है, और वेल्डिंग अग्नि पंक्ति सी 1-सी 6 सोल्डर जोड़ों को गर्म करती है, फ़ीड करती है, और वेल्ड करती है। वेल्डिंग पूरा होने के बाद, सिस्टम ए 1-ए 8 सोल्डर जोड़ों को ठंडा करता है, नाइट्रोजन भरने की मशीन वापस ले ली जाती है और स्थिरता स्वचालित रूप से घुमाया जाता है; |
| 5 | वेल्डिंग स्टेशन सी: नाइट्रोजन भरने की मशीन स्वचालित रूप से नाइट्रोजन के साथ वर्कपीस भरती है, और वेल्डिंग अग्नि पंक्ति बी 1-बी 8 सोल्डर जोड़ों को गर्म करती है, फ़ीड करती है, और वेल्ड करती है। वेल्डिंग पूरा होने के बाद, सिस्टम सी 1-सी 6 सोल्डर जोड़ों को ठंडा करता है, नाइट्रोजन भरने की मशीन वापस ले ली जाती है और स्थिरता स्वचालित रूप से घुमाया जाता है; |
| 6 | वेल्डिंग स्टेशन डी: नाइट्रोजन भरने की मशीन स्वचालित रूप से नाइट्रोजन के साथ वर्कपीस भरती है, और वेल्डिंग अग्नि पंक्ति डी 1-डी 6 और ई सोल्डर जोड़ों को गर्म करती है, फ़ीड करती है और वेल्ड करती है। वेल्डिंग पूरा होने के बाद, सिस्टम बी 1-बी 8 सोल्डर जोड़ों को ठंडा करता है, नाइट्रोजन भरने की मशीन वापस ले ली जाती है और स्थिरता स्वचालित रूप से घुमाया जाता है; |
| 7 | नाइट्रोजन भरने की मशीन स्वचालित रूप से नाइट्रोजन के साथ वर्कपीस भरती है, सिस्टम डी 1-डी 6 और ई सोल्डर जोड़ों को ठंडा करता है, नाइट्रोजन भरने की मशीन वापस ले ली जाती है और स्थिरता स्वचालित रूप से घुमाया जाता है; |
| 8 | कुल मिलाकर ठंडा करना |
| 9 | ऑपरेटर प्रक्रिया 1 दोहराता है। |
