उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Hongce |
प्रमाणन: | Calibration Certificate(cost additional) |
मॉडल संख्या: | HJ118 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | प्लाईवुड |
प्रसव के समय: | 90 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 1 सेट |
उत्पाद का नाम: | हाइड्रोजन और नाइट्रोजन रिसाव का पता लगाने वाली प्रणाली के चार टैंक | परीक्षण उत्पाद: | ऑटोमोबाइल एयर कंडीशनिंग कंप्रेसर |
---|---|---|---|
खाली कंटेनर का आकार: | लंबाई 400 मिमी * ऊँचाई 450 मिमी * गहराई 300 मिमी | रूप रंग: | नीला और ग्रे |
गैस: | 5% हाइड्रोजन और 95% नाइट्रोजन | पावर आवश्यकता: | 220V एसी बिजली की आपूर्ति |
हाई लाइट: | हाइड्रोजन और नाइट्रोजन रिसाव जांच प्रणाली,चार कक्ष नाइट्रोजन रिसाव जांच प्रणाली |

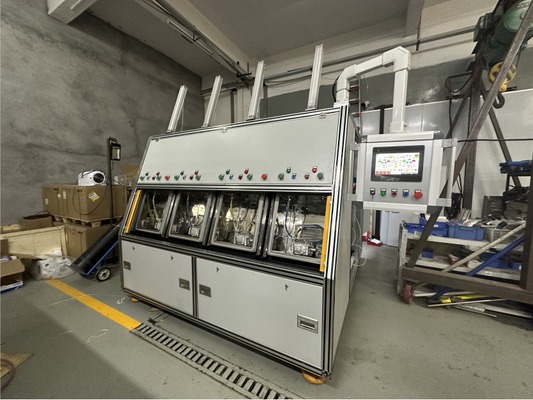

ऑटोमोबाइल एयर कंडीशनिंग कंप्रेसर चार चैंबर हाइड्रोजन और नाइट्रोजन लीक डिटेक्शन सिस्टम
चार-टैंक हाइड्रोजन नाइट्रोजन रिसाव पहचान प्रणाली एक उपकरण है जिसका उपयोग ऑटोमोटिव भागों या अन्य उपकरणों में गैस रिसाव का पता लगाने के लिए किया जाता है।इसमें आमतौर पर चार सीलबंद परीक्षण बक्से और संबंधित पहचान उपकरण होते हैं।उपयोग में होने पर, परीक्षण किए जाने वाले भागों को परीक्षण बॉक्स में रखें, और फिर हाइड्रोजन और नाइट्रोजन गैस मिश्रण को इंजेक्ट करके पता लगाएं कि गैस रिसाव हो रहा है या नहीं।
यह रिसाव पहचान प्रणाली पहचान माध्यम के रूप में हाइड्रोजन और नाइट्रोजन गैस के मिश्रण का उपयोग करती है क्योंकि हाइड्रोजन अत्यधिक पारगम्य है, जिससे छोटी लीक का पता लगाना आसान हो जाता है।परीक्षण कक्ष में गैस परीक्षण किए जाने वाले घटक की सतह पर रिसाव बिंदु के साथ बातचीत करेगी, और यदि कोई रिसाव है, तो गैस का पता लगाने वाले उपकरण द्वारा पता लगाया जाएगा।
हाइड्रोजन और नाइट्रोजन के मूल रिसाव का पता लगाने के सिद्धांत के अनुसार, वैक्यूम कक्ष में वर्कपीस को भरने के लिए हाइड्रोजन और नाइट्रोजन का उपयोग ट्रेसर गैस के रूप में किया जाता है।फिर, हाइड्रोजन और नाइट्रोजन रिसाव डिटेक्टर उच्च सटीकता के साथ वर्कपीस की रिसाव स्थिति को जल्दी और सटीक रूप से निर्धारित कर सकता है।
कार्य करने की प्रक्रिया
1. वर्कपीस स्थापना और वैक्यूम बॉक्स समापन:
एक।ऑपरेटर वर्कपीस को वैक्यूम चैंबर में रखता है, वर्कपीस इंटरफ़ेस को वैक्यूम चैंबर के अंदर त्वरित कनेक्टर से जोड़ता है, और स्टार्ट बटन दबाता है।
बी।वैक्यूम चैम्बर को स्वचालित रूप से बंद करें, और पता लगाने का चक्र तुरंत शुरू हो जाता है।
नोट: ग्रेटिंग प्रोटेक्टर वैक्यूम चैम्बर के दोनों किनारों पर स्थापित किए गए हैं।वैक्यूम चैम्बर का दरवाजा बंद करते समय, सुनिश्चित करें कि समापन क्षेत्र में वैक्यूम चैम्बर की गति में हस्तक्षेप करने वाली कोई वस्तु नहीं है।
2. वैक्यूम चैम्बर वैक्यूमिंग और वर्कपीस वैक्यूमिंग:
एक।वैक्यूम चैम्बर को तब तक स्वचालित रूप से वैक्यूम करें जब तक कि अंदर का वैक्यूम स्तर निर्धारित उद्घाटन दबाव तक न पहुंच जाए।
बी।उसी समय, वर्कपीस को स्वचालित रूप से तब तक वैक्यूम करें जब तक कि वर्कपीस के अंदर वैक्यूम स्तर निर्धारित वैक्यूम मान तक न पहुंच जाए।
3. वर्कपीस हाइड्रोजन नाइट्रोजन भरना, मध्यम रिसाव, और ठीक रिसाव का पता लगाना
एक।स्वचालित रूप से वर्कपीस को निर्धारित दबाव पर हाइड्रोजन और नाइट्रोजन गैस से भरें जब तक कि वर्कपीस के अंदर का दबाव निर्धारित मूल्य तक न पहुंच जाए।
बी।मध्यम रिसाव का पता लगाना: हाइड्रोजन और नाइट्रोजन भरने के पूरा होने के बाद, वर्कपीस स्वचालित रूप से दबाव में बना रहता है, और क्या मध्यम रिसाव है यह वर्कपीस के अंदर दबाव ड्रॉप मूल्य के आधार पर निर्धारित किया जाता है:
यदि वर्कपीस के अंदर दबाव ड्रॉप मान निर्धारित सीमा से अधिक है, तो रिसाव का पता लगाने की प्रक्रिया समाप्त हो जाएगी, और ऑपरेशन इंटरफ़ेस मध्यम रिसाव का संकेत देगा और गैस को पुनर्प्राप्त करेगा।
सी।मध्यम रिसाव के पूरा होने के बाद, सूक्ष्म रिसाव निर्णय करें:
यदि रिसाव डिटेक्टर निर्वात कक्ष में निर्धारित मूल्य से अधिक हाइड्रोजन और नाइट्रोजन सिग्नल का पता लगाता है, तो यह इंगित करता है कि वर्कपीस में ठीक रिसाव है, और ऑपरेशन इंटरफ़ेस पर एक अच्छा रिसाव संकेत संकेत प्रदान किया जाता है।
यदि रिसाव डिटेक्टर निर्वात कक्ष में निर्धारित मूल्य से अधिक हाइड्रोजन और नाइट्रोजन संकेतों का पता नहीं लगाता है, तो यह इंगित करता है कि वर्कपीस ने निरीक्षण पास कर लिया है, और ऑपरेशन इंटरफ़ेस पर एक योग्य सिग्नल प्रदान किया गया है।
4. निर्वात कक्ष मुद्रास्फीति
एक।स्वचालित रूप से निर्वात कक्ष को वायुमंडल से भर दें।
बी।साथ ही, वर्कपीस के अंदर हाइड्रोजन और नाइट्रोजन स्वचालित रूप से पुनर्प्राप्त हो जाते हैं।
5. वर्कपीस अनलोडिंग
एक।यदि परीक्षण योग्य है:
निर्वात कक्ष का दरवाजा स्वतः खुल जाता है।ऑपरेटर चैम्बर के अंदर के जोड़ को वर्कपीस इंटरफ़ेस से अलग कर देता है।
बी।यदि परीक्षण विफल रहता है:
पुष्टिकरण बटन को मैन्युअल रूप से दबाएं और वैक्यूम चैम्बर का दरवाजा स्वचालित रूप से खुल जाएगा।ऑपरेटर वर्कपीस इंटरफ़ेस से बॉक्स के अंदर के जोड़ को अलग कर देता है।
सी।यदि पता लगाने की प्रक्रिया के दौरान कोई अलार्म उत्पन्न होता है:
पुष्टिकरण बटन को मैन्युअल रूप से दबाएं।निर्वात कक्ष का दरवाजा स्वतः खुल जाता है।अलार्म स्थिति साफ़ करने के लिए टच स्क्रीन पर फ़ॉल्ट संदेश प्रॉम्प्ट दबाएँ, और फिर वर्कपीस का पुनः परीक्षण करें।
नोट: लीकेज पाए गए उत्पादों को छांटने के लिए: 1. एक वर्कपीस निकालें और एक वर्कपीस छोड़ दें।2. सामान्य संचालन विधि के अनुसार कक्ष में बचे एक वर्कपीस का परीक्षण जारी रखें।यह चक्र तब तक जारी रहता है जब तक कि किसी विशिष्ट लीकिंग वर्कपीस का पता नहीं चल जाता।
पीमापदंडों
नमूना | एचजे118 |
वर्कपीस का निरीक्षण किया जाना है | ऑटोमोबाइल एयर कंडीशनिंग कंप्रेसर |
वैक्यूम चैम्बर का आकार | 400 मिमी लंबा * 450 मिमी ऊंचा * 300 मिमी गहरा |
निर्वात कक्षों की संख्या | 4 टुकड़े (प्रत्येक कक्ष में 2 वर्कपीस तक रखे जा सकते हैं, अंदर 4 ट्यूब होते हैं) |
ठीक रिसाव का पता लगाने वाली गैस | हाइड्रोजन और नाइट्रोजन |
हाइड्रोजन और नाइट्रोजन रिसाव दबाव का संकेत | 3.0 एमपीए (नीचे की ओर समायोज्य) |
अलार्म रिसाव दर | 8 ग्राम/वर्ष (समायोज्य अलार्म रिसाव दर) |
समय चक्र | 180 कक्ष/घंटा |
उपकरण रखरखाव अलार्म | टच स्क्रीन पर मुख्य सहायक उपकरण की उपयोग आवृत्ति प्रदर्शित करें और उपयोगकर्ता को भागों को बदलने के लिए समय बिंदु की याद दिलाएं |
चलाने का समय | लगातार 24 घंटे काम करने में सक्षम होना चाहिए और स्व-परीक्षण की स्थिरता सुनिश्चित करनी चाहिए |
