उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | IEC60884 | स्टेशन: | सिंगल स्टेशन |
|---|---|---|---|
| लोड: | 4N | स्ट्रोक: | 9 मिमी |
| नमूना जांच: | इन्सुलेशन आस्तीन | गर्भपात की दर: | 30 आंदोलनों प्रति मिनट |
| हाई लाइट: | socket tester,electrical plug tester |
||
आईईसी 60884 खंड 24.7 इन्सुलेशन आस्तीन आईईसी परीक्षण उपकरण के प्लग पिन घर्षण टेस्ट उपकरण
मानक: आईईसी 60884-1 2013 खंड 24.7 और आंकड़ा 28, बीएस 1 363-1 9 आंकड़ा
अनुप्रयोग: यह डिवाइस प्लग पिंस के इन्सुलेशन आस्तीन के घर्षण प्रतिरोध की ताकत के परीक्षण के लिए उपयोग किया जाता है
टेस्ट नमूना: प्लग पिंस की इन्सुलेशन आस्तीन
फ़ीचर: डिवाइस में किरण की एक क्षैतिज नियुक्ति होती है और स्थिरता सीट के रैखिक आंदोलन होते हैं, जिसमें बीम 1 मिमी के छोटे स्टील के तार के साथ समाप्त होता है, यू-आकार का सिर (बीम पर दो ऊर्ध्वाधर तय किए गए यू आकार) में फंस जाता है। तार U- आकार के नीचे 6 मिमी रैखिक हिस्सा है। प्लग इन्सुलेशन आस्तीन पर 6 मिमी हेमलिन को संपीड़ित करें, मोटर प्लग पिंस के इन्सुलेशन आस्तीन के लिए घर्षण परीक्षण करने के लिए आगे और पीछे घूमकर आंदोलन करने के लिए बढ़ते बोल्ट क्लैंप सीट को चलाता है।
पैरामीटर :
| मद | पैरामीटर |
| बिजली की आपूर्ति | AC220V 50 हर्ट्ज |
| स्टेशन | एकल स्टेशन |
| टेस्ट टाइम्स | 1 ~ 99 99 99, प्रीसेट |
| Abrading की दर | प्रति मिनट 30 आंदोलनों |
| भार | 4N |
| आघात | 9 मिमी, इन्सुलेशन आस्तीन पर लगभग 7 मिमी खरोंच |
| इस्पात तार | व्यास 1 मिमी, प्रभावी लंबाई 6 मिमी |

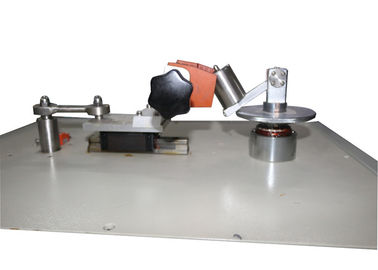

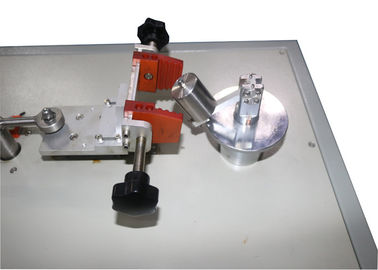

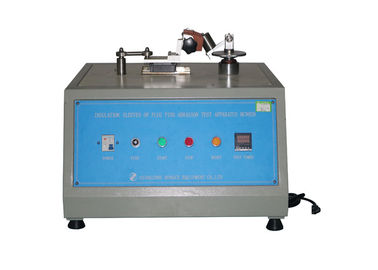

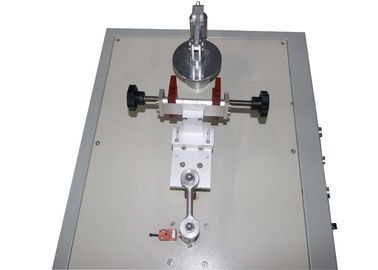

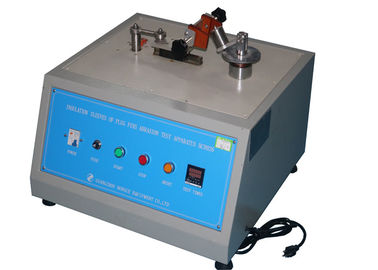

संदर्भ के लिए चित्र:
मानक वर्णन:
इन्सुलेट आस्तीन के साथ प्रदान की गई पिन पिंस, आकृति 28 में दिखाए गए अनुसार एक उपकरण के माध्यम से निम्नलिखित परीक्षण के अधीन है।
परीक्षण उपकरण में एक क्षैतिज डिस्पोजेड बीम शामिल है। जो कि केंद्र बिंदु के बारे में है, एक छोटी लंबाई वाली स्टील के तार, व्यास में 1 मिमी और यू-आकृति में घूमती है, यू का सीधा आधार है, दोनों छोर पर कठोर रूप से जुड़ा हुआ है , किरण के एक छोर तक, ताकि सीधे बीम के नीचे परियोजनाएं और अक्ष के समानांतर बीम धुरी को छोड़ दें।
प्लग ऐसी स्थिति में एक उपयुक्त क्लैंप द्वारा आयोजित किया जाता है कि स्टील के तार का सीधा हिस्सा प्लग पिन पर टिका हुआ है, यह सीधा है। पिन ढलान क्षैतिज 10 डिग्री के कोण पर नीचे
किरण को लोड किया जाता है ताकि तार पिन पर 4 एन के एक बल पर हो।
प्लग बीम के अक्ष के विमान में एक क्षैतिज दिशा में पीछे और आगे स्थानांतरित हो जाता है, ताकि तार पिन पर छड़ी कर लेते हैं, इस तरह से पिन की लंबाई लंबाई लगभग 9 मिमी है, जिसमें लगभग 7 मिमी इन्सुलेट आस्तीन से अधिक है , नंबर ओग्रे आंदोलन 20000 (प्रत्येक दिशा में 10000) और ऑपरेशन की दर 30 मिनट प्रति मिनट है।
परीक्षण प्रत्येक नमूना के एक पिन पर बना है।
परीक्षण के बाद, पिनों को कोई नुकसान नहीं दिखाया जाएगा जो सुरक्षा को प्रभावित कर सकता है या विशेष रूप से प्लग के उपयोग को कम कर सकता है, इन्सुलेट आस्तीन में छिद्रण नहीं होता है या नाराज नहीं होता।
