उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HongCe |
प्रमाणन: | Third party calibration certificate(cost additional) |
मॉडल संख्या: | HVTR -1 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiatable |
पैकेजिंग विवरण: | प्लाईवुड |
प्रसव के समय: | 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 10 समूह |
नियंत्रण रखने का तरीका: | PLC स्पर्श स्क्रीन नियंत्रण | इलेक्ट्रोड सामग्री: | ऊपरी और निचले इलेक्ट्रोड का उपयोग करते हुए, 2.5 केवी से 10 केवी के एक वैकल्पिक वोल्टेज को लागू किया |
---|---|---|---|
गिराने की युक्ति: | ड्रिप डिवाइस का समय स्थिर है ताकि ड्रिप वॉल्यूम और ड्रिप टाइम अंतराल को ठीक से नियंत्रित किया जा सके | वोल्टेज का परीक्षण करें: | 500 ~ 10kV (समायोज्य) (डिजिटल डिस्प्ले); 5 ~ 60mA (binning सेट किया जा सकता है), शॉर्ट सर्किट वर्तम |
आयाम: | चौड़ाई 600 मिमी x गहराई 500 मिमी x ऊँचाई 1000 मिमी, निकास छेद व्यास ø 100 मिमी | ||
हाई लाइट: | flammability chamber,flammability tester |

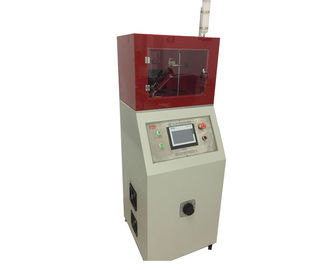

आईईसी 60587-1984 उच्च वोल्टेज ट्रैकिंग परीक्षक पीएलसी टच स्क्रीन नियंत्रण एकीकृत डिजाइन
मानक
आईईसी 60587-1984 और डी 2303।
आवेदन
विद्युत उत्पादों में नमी और अशुद्धियों के प्रभाव के तहत, विभिन्न ध्रुवीय जीवों के बीच या जीवित हिस्सों और ग्राउंडिंग धातु के बीच इन्सुलेशन पर रिसाव हो सकता है। उत्पन्न चाप डिस्चार्ज के कारण विद्युत शॉर्ट सर्किट या विद्युत निर्वहन का कारण बन सकता है। नुकसान या यहां तक कि आग आग का कारण बनता है। रिसाव ट्रैकिंग टेस्ट उपरोक्त स्थितियों को अनुकरण करने के लिए सामग्री को इन्सुलेट करने पर निष्पादित एक विनाशकारी परीक्षण है, और इसका उपयोग विद्युत वोल्टेज और अशुद्ध वोल्टेज पर अशुद्धता पानी की कार्रवाई के तहत इन्सुलेटर के सापेक्ष क्रीप प्रतिरोध को मापने और मूल्यांकन करने के लिए किया जाता है।
नमूना जांच
इलेक्ट्रॉनिक उत्पादों और घरेलू उपकरणों के लिए ठोस विद्युत इन्सुलेशन सामग्री और उत्पाद, जैसे: रिले सॉकेट, चेंज ओवर स्विच कवर, संपर्कर्स इत्यादि।
फ़ीचर
परीक्षक में एक प्रयोगात्मक भाग और ऑन-साइट स्थापना और कमीशन की सुविधा के लिए एक एकीकृत डिजाइन के साथ एक नियंत्रण हिस्सा होता है। एसयूएस 304 स्टेनलेस स्टील या पीतल से बने टेस्ट केस शैल और स्ट्रक्चरल पार्ट्स; इलेक्ट्रोड सिर SUS304 स्टेनलेस स्टील, उच्च तापमान संक्षारण प्रतिरोध; सटीक, स्थिर और भरोसेमंद नियंत्रण प्रणाली गिनती ड्रॉप करें।
पैरामीटर
नियंत्रण रखने का तरीका | पीएलसी टच स्क्रीन नियंत्रण |
इलेक्ट्रोड सामग्री | ऊपरी और निचले इलेक्ट्रोड का उपयोग करके, 2.5 केवी से 10 केवी का एक वैकल्पिक वोल्टेज लागू किया गया था। जब शॉर्ट सर्किट रिसाव वर्तमान परीक्षण सर्किट में 60 एमए से बराबर या उससे अधिक है, तो समय 2 सेकंड के लिए बनाए रखा जाता है। रिले एक्शन, वर्तमान काट दें, यह दर्शाता है कि नमूना असफल रहा |
डिवाइस छोड़ना | ड्रिप डिवाइस का समय निरंतर समायोज्य है ताकि ड्रिप वॉल्यूम और ड्रिप टाइम अंतराल ठीक से नियंत्रित हो |
टेस्ट वोल्टेज वर्तमान | 500 ~ 10 केवी (समायोज्य) (डिजिटल प्रदर्शन); 5 ~ 60 एमए (बिनिंग सेट किया जा सकता है), 100 एमए तक शॉर्ट सर्किट चालू; (डिजिटल डिस्प्ले); |
वर्तमान नियंत्रण प्रतिबाधा | 60, 50, 30, 15KΩ या वास्तविक आवश्यकताओं के अनुसार सेट, स्विचिंग द्वारा माध्यमिक परीक्षण वर्तमान 10, 22, 33 और 40 एमए की आवश्यकताओं को प्राप्त करें |
माध्यमिक वर्तमान सीमित प्रतिरोधी | 15KΩ या वास्तविक सर्किट आवश्यकताओं के अनुसार सेट करें |
टेस्ट इलेक्ट्रोड | क्रमशः 2 जोड़े, चिकनी burrless स्टेनलेस स्टील इलेक्ट्रोड 0.15 मिमी मोटी, 12.7 × 25.4, 160 डिग्री कोण कोण हैं; और टंगस्टन रॉड इलेक्ट्रोड Φ2.4 × 45 मिमी, धुरी और 30 डिग्री सिर के कोण के साथ; |
नमूना पर इलेक्ट्रोड की शक्ति | 50 ग्राम 5G ±। |
बूंदों की संख्या | 1- 99 99 (डिजिटल डिस्प्ले, प्रीसेट किया जा सकता है) |
परीक्षण हवा की गति | 0.2 एम / एस (नया मानक) |
दबाव में गिरावट | 1.0 ए 0.1 ए (त्रुटि); 100 एमए (सही) ± 8% |
ट्रैकिंग निर्णय | मानदंड ए: जब उच्च दबाव पाश में नमूना के माध्यम से वर्तमान 60 एमए से अधिक हो जाता है, तो यह अंत बिंदु तक पहुंच जाता है। ओवरकुरेंट डिवाइस इस समय बिजली बंद कर देता है। मानदंड बी: जब निशान निचले इलेक्ट्रोड से 25 मिमी पर नमूना की सतह पर निशान तक पहुंच जाता है, तो अंत बिंदु तक पहुंच जाता है। |
आयाम | चौड़ाई 600 मिमी x गहराई 500 मिमी x ऊंचाई 1000 मिमी, निकास छेद व्यास ø 100 मिमी |
विन्यास | इलेक्ट्रॉनिक वजन उपकरण चुनने की सिफारिश की जाती है |
सामान | गहराई गेज: गहराई गेज की शुद्धता ± 0.01 मिमी है, और जांच की नोक 0.25 मिमी की त्रिज्या के साथ एक गोलार्द्ध है। |
