कंपन शॉक टेस्ट बेंच / एलसीडी डिस्प्ले के साथ अर्ध-साइन वेव 300 किलोग्राम बैटरी परीक्षण उपकरण

Half - Sine Wave 300kgf Battery Testing Equipment with Vibration Shock Test Bench / LCD Display
Half - Sine Wave 300kgf Battery Testing Equipment with Vibration Shock Test Bench / LCD Display Half - Sine Wave 300kgf Battery Testing Equipment with Vibration Shock Test Bench / LCD Display Half - Sine Wave 300kgf Battery Testing Equipment with Vibration Shock Test Bench / LCD Display Half - Sine Wave 300kgf Battery Testing Equipment with Vibration Shock Test Bench / LCD Display

बड़ी छवि :  कंपन शॉक टेस्ट बेंच / एलसीडी डिस्प्ले के साथ अर्ध-साइन वेव 300 किलोग्राम बैटरी परीक्षण उपकरण

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HongCe
प्रमाणन: Calibration certificate (cost additional)
मॉडल संख्या: HB6204

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiation
पैकेजिंग विवरण: प्लाईवुड
प्रसव के समय: 45days
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 10 सेट / माह
विस्तृत उत्पाद विवरण
रेटेड ज्या बल: 300kgf रेटेड शॉक फोर्स: 600kgf
आवृत्ति रेंज: 5 ~ 4000Hz सदमे विस्थापन: 25.4 मिमी
अधिकतम। त्वरण: 981m / s2 मास तत्वों चलती: 3 किलो
हाई लाइट:

बैटरी परीक्षण मशीन

,

बैटरी परीक्षण कक्ष

एलसीडी डिस्प्ले हाफ-साइन वेव 300 किलोग्राम बैटरी टेस्ट उपकरण कंपन शॉक टेस्ट बेंच

मानक

आईईसी 62133 खंड 7.2.2, आईईसी 60086-4 खंड 6.4.3, आईईसी 60086-1, जीबी / टी 31241-2014 और आदि

अनुप्रयोगों

बैटरी परीक्षण की बैटरी की शुरुआती विफलता को खोजने के लिए कंपन परीक्षण का उपयोग किया जा सकता है, वास्तविक स्थिति मूल्यांकन और संरचनात्मक ताकत परीक्षण अनुकरण। उत्पाद में विस्तृत अनुप्रयोगों, विस्तृत अनुप्रयोग क्षेत्र और महत्वपूर्ण और विश्वसनीय परीक्षण परिणाम हैं। यह बैटरी निर्माताओं, गुणवत्ता निरीक्षण विभागों और अनुसंधान संस्थानों के लिए एक आदर्श बैटरी-विशिष्ट कंपन है। जांच उपकरण। यह विभिन्न प्रकार के एकल कोशिकाओं और बैटरी पैक जैसे चार्जिंग खजाना, लिथियम आयन, निकल हाइड्रोजन, निकल कैडमियम, लीड एसिड, और धातु हाइड्राइड निकल जैसे परीक्षण के लिए उपयुक्त है।

कंपन परीक्षण का उपयोग उत्पाद के जीवन का आकलन करने के लिए उत्पादों की थकान परीक्षण के लिए भी किया जा सकता है।

पैरामीटर

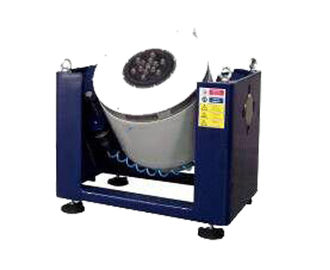

कंपन प्रणाली
रेटेड साइन फोर्स

300kgf

रेटेड रैंडम फोर्स

300kgf

रेटेड शॉक फोर्स

600kgf

आवृत्ति सीमा 5 ~ 4000Hz
मैक्स। विस्थापन 25.4 मिमी
सदमे विस्थापन

25.4 मिमी

मैक्स। वेग

2m / s

मैक्स। त्वरण

981m / s2

आर्मेचर व्यास

Φ150mm

पहला अनुनाद आवृत्ति

2900Hz

मैक्स। सनकी टोरसन

> 196N × मीटर

चलती तत्वों का द्रव्यमान

3 किलो

लोड कनेक्शन प्वाइंट 13 कनेक्शन प्वाइंट
बेंच स्क्रू आकार (मानक)

M8

बेंच स्क्रू लेआउट

(व्यास, वर्ग)

Φ60 मिमी 6 टुकड़ा, Φ120 मिमी 6 टुकड़ा
अक्षीय कंपन अलगाव आवृत्ति <3Hz
मैक्स। लोड हो रहा है

120 किग्रा

चुंबकीय रिसाव <3 एमटी (विशेष आवश्यकता के लिए ≤1 एमटी वैकल्पिक)

आयाम (uncrated) (एल × डब्ल्यू × एच)

764mm × 530mm × 660mm

वजन

490kg

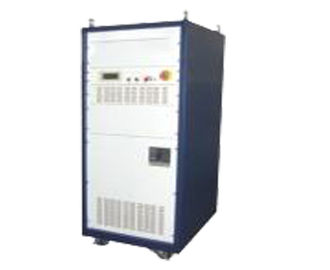

ताकत बढ़ाने वाला

शक्ति

3kva

शोर अनुपात करने के लिए संकेत > 65dB
एम्पलीफायर प्रकार डिजिटल चालू / बंद पावर एम्पलीफायर
पावर एम्पलीफायर डिस्प्ले

वर्तमान में एलसीडी डिस्प्ले के लिए सही अलार्म और सुरक्षा उपकरणों के साथ, वोल्टेज, बेंच तापमान आदि पर। और वोल्टेज, साइन, यादृच्छिक आरएमएस के लिए वर्तमान सुरक्षा

पावर एम्पलीफायर तर्क मॉड्यूल एम्पलीफायर मुख्य नियंत्रण पैनल स्वयं निरीक्षण समारोह के साथ, सीपीयू नियंत्रण को अपनाने।
गलती स्मृति समारोह के साथ एम्पलीफायर

गलती यादगार समारोह के साथ, आसानी से गलती कारण की जांच के लिए उपलब्ध है। और पूरे परीक्षण समय, पिछली बार परीक्षण समय की जांच उपलब्ध है

प्रणाली सुरक्षा

कार्यों में शामिल हैं: वोल्टेज से अधिक, वोल्टेज, डिफ़ॉल्ट चरण, तर्क गलती, पावर मॉड्यूल सुरक्षा, पावर मॉड्यूल तापमान, वर्तमान में, वोल्टेज, पावर सॉस, बेंच विस्थापन, बेंच तापमान, बाहरी कनेक्शन सर्किट संरक्षण पर। कोई गलती होती है, आउटपुट बंद हो जाता है। इस बीच खतरनाक के साथ।

एम्पलीफायर

एमओएसएफईटी ट्रांजिस्टर फील्ड इफेक्ट मॉड्यूल प्रौद्योगिकी, सीपीयू माइक्रो प्रोसेसर रीयल टाइम नमूना, सुरक्षा, एलसीडी डिस्प्ले, रिकॉर्ड रनिंग टाइम, गलती स्टेटस, अधिकतम आउटपुट, सीई आवश्यकताओं के साथ अनुपालन के साथ लॉजिक मॉड्यूल को अपनाने; IGBTmodule के साथ पावर एम्पलीफायर।
रेटेड आउटपुट वोल्टेज

120Vrms

एम्पलीफायर क्षमता

> 92%

आयाम (uncrated) (एल × डब्ल्यू × एच)

550mm × 680mm × 1455mm

वजन (अनक्रेटेड)

230kg

ब्लोअर

शक्ति

0.75KW

वायु प्रवाह

0.18m3 / s

हवा का दबाव

0.015kgf / सेमी 2

उत्पाद की जानकारी

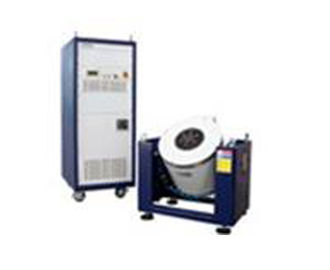

इसमें कंपन प्रणाली, कंपन नियंत्रक और अन्य सहायक उपकरण शामिल हैं। कृपया नीचे दिए गए हिस्सों की जानकारी देखें:

सिस्टम परिचय:

1. उच्च चुंबकीय क्षेत्र तीव्रता सुनिश्चित करने और प्रवाह रिसाव को कम करने के लिए डबल चुंबकीय सर्किट संरचना;

विशेष degaussing संरचना प्रवाह रिसाव 1 मीटर से कम करने के लिए कम कर सकते हैं

2. यू-प्रकार वसंत, रोलर्स और रैखिक असर भार को हटाने के मजबूत प्रतिरोध के लिए

3. हमारे वसंत कंपन अलगाव के लिए उपयोग किया जाता है; कंपन प्रणाली भारी भार के साथ भी तेजी से काम करती है;

कोई विशेष नींव की जरूरत नहीं है

4. संरक्षण उपकरण ओवर-थर्मल, ओवर-लोड, ओवर-वर्तमान, ओवर-वोल्टेज, और के लिए प्रदान किए जाते हैं

कंपन परीक्षक के अधिक विस्थापन; अधिक वोल्टेज के लिए विद्युत नेटवर्क संरक्षण उपकरण,

अंडर वोल्टेज, चरण की कमी; ड्राइव पावर, वर्तमान-सीमित, मुलायम शुरू, अधिक तापमान,

लघु-वर्तमान, मॉड्यूल गलती की रक्षा

5. साइन, यादृच्छिक, पर्यावरणीय परीक्षणों को प्रभावित करने के लिए सक्षम

6. इस प्रणाली को वोल्टेज उतार चढ़ाव की आवश्यकता है, ≤ ± 10%

7. इस प्रणाली को ग्राउंडिंग प्रतिरोध की आवश्यकता है, ≤4Ω

8. उच्च विश्वसनीयता, विशेष रूप से लंबे समय के संचालन के लिए उपयुक्त

डिजिटल स्विच प्रकार एम्पलीफायर परिचय:

यह प्रणाली डिजिटल पावर एम्पलीफायर की साइन पल्स चौड़ाई मॉड्यूलेशन तकनीक को गोद लेती है। यह काम कर रही है

सिद्धांत है: डिजिटल सर्किट के माध्यम से एमओएसएफईटी फील्ड-इफेक्ट की उच्च आवृत्ति स्विच पावर का उपयोग करके, कम वोल्टेज सिग्नल को बढ़ाने और पुनर्स्थापित करने के लिए जो नियंत्रक द्वारा इनपुट किया जाता है, फिर कंपन को मूल सिग्नल आउटपुट

परीक्षक के चलने वाले तार सर्किट, और ड्राइव कंपन परीक्षक के विस्तार तालिका आंदोलन। डिजिटल पावर एम्पलीफायर का मुख्य हिस्सा: फ्रंट कंट्रोल, पावर एम्पलीफायर मॉड्यूल, सुरक्षा सर्किट, पावर पार्ट और इलेक्ट्रिक कैबिनेट।

डिजिटल स्विच प्रकार एम्पलीफायर विशेषताएं:

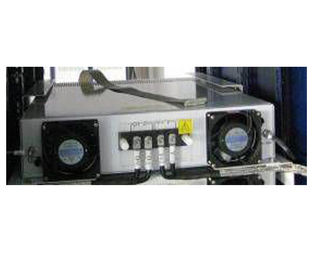

1. आसान रखरखाव: विनिमेय बिजली मॉड्यूल बॉक्स, कॉम्पैक्ट डिजाइन, अंतरिक्ष की बचत, आसान है

रखरखाव।

2. एलसीडी डिस्प्ले:

तर्क मॉड्यूल माइक्रो कंप्यूटर सीपीयू चिप प्रोसेसर, एलसीडी डिस्प्ले फ़ंक्शन को गोद लेता है; दिखाया जा सकता है

विस्तार से विभिन्न सिस्टम डेटा (बिजली अतिरिक्त डेटा के साथ आउटपुट ट्रू आरएमएस मूल्य बढ़ाती है

प्रदर्शन) और संचालन राज्य और गलती निर्णय के साथ। रिमोट कंट्रोल, रिमोट मापन, रिमोट

संचार समारोह, दोस्ताना इंटरफेस, आसान ऑपरेशन।

डिजिटल स्विच प्रकार एम्पलीफायर संरक्षण समारोह:

पावर एम्पलीफायर ने पावर ग्रिड ओवर-वोल्टेज, पावर ग्रिड अंडर-वोल्टेज, पावर की सुरक्षा स्थापित की है

चरण, तर्क गलती, पावर मॉड्यूल, पावर तापमान मॉड्यूल, आउटपुट ओवर-वर्तमान, आउटपुट की ग्रिड कमी

ओवर वोल्टेज, ड्राइविंग पावर, टेबल विस्थापन, टेबल तापमान इत्यादि। कोई भी विफलता होती है, बंद करें

एक ही समय में ध्वनि और प्रकाश अलार्म के साथ आउटपुट नीचे। उपरोक्त सुरक्षा को छोड़कर, भी खराब है

आरएमएस सुरक्षा, और आपातकालीन रोक सुरक्षा मूल्य।

उच्च रूपांतरण दक्षता (92% से अधिक), और उच्च कन्वर्ट आयन आवृत्ति

क्षैतिज पर्ची तालिका:

क्षैतिज पर्ची तालिका के साथ, इलेक्ट्रोडायनेमिक कंपन परीक्षक एक्स, वाई, जेड परीक्षण दिशा परीक्षण के लिए सक्षम है। और तापमान आर्द्रता परीक्षण प्रणाली को संयुक्त पर्यावरण परीक्षण कर सकते हैं। टर्बो - स्क्रॉल बार या चेन व्हील रोटेशन सिस्टम के साथ, एक व्यक्ति कंपन को आसानी से घुमा सकता है बेंच और क्षैतिज तालिका से कनेक्ट करें। कंपन प्रणाली और क्षैतिज पर्ची तालिका के बीच कनेक्शन सुनिश्चित करने के लिए यांत्रिक स्थिति सीमा को अपनाने। 300 मिमी × 300 मिमी (छोटे कंपन प्रणाली के लिए) से बड़े नमूना पर्ची तालिका, बड़े नमूना परीक्षण 2 मीटर × 2 मीटर पर्ची तालिका में उपलब्ध है। विभिन्न असर सीमा अलग-अलग संचालन करने और विभिन्न आवश्यकताओं का पालन करने में सक्षम है। पर्ची तालिका की मोटाई और आकार कंपन प्रणाली के प्रदर्शन को प्रभावित करेगा, और उच्च सीमा आवृत्ति को प्रभावित करेगा, उपयोगकर्ता इसे अनुकूलित कर सकता है।

डिजिटल नियंत्रक विशेषताएं

कंपन नियंत्रक यूकॉन कंपनी द्वारा नवीनतम डिजाइन है जो अंतर्राष्ट्रीय उन्नत वितरित सिस्टम आर्किटेक्चर को गोद लेता है, और इसका मूल टीआई कंपनी की नवीनतम टीएमएस 320 श्रृंखला 32-बिट फ्लोटिंग-पॉइंट हाई-स्पीड प्रोसेसर है। टेस्ट रिपोर्ट स्वचालित रूप से माइक्रोसॉफ्ट वर्ड में उत्पन्न होती है। परीक्षण के दौरान या उसके बाद, परीक्षण रिपोर्ट संपादित की जा सकती है, और फिर स्वचालित रूप से या मैन्युअल रूप से जेनरेट की जा सकती है।

हार्डवेयर मानक

इनपुट

(1) 2 चैनल

(2) संकल्प: 24-बिट एनालॉग-टू-डिजिटल रूपांतरण (एडीसी)

(3) इनपुट प्रतिबाधा: 220 के Ω

(4) अंतर्निहित चार्ज एम्पलीफायर और आईसीपी स्थिर-वर्तमान स्रोत, वोल्टेज और आईसीपी त्वरण

सेंसर सीधे कनेक्ट किया जा सकता है

(5) शोर अनुपात के लिए सिग्नल:> 100 डीबी

उत्पादन

चैनल मात्रा: 1 चैनल आउटपुट

संकल्प: 24-बिट डिजिटल-टू-एनालॉग रूपांतरण (डीएसी)

नियंत्रण सॉफ्टवेयर सूचकांक

यादृच्छिक प्रदर्शन सूचकांक:

नियंत्रण मोड: PSD

संकल्प: अधिकतम। 320000 लाइनें

आवृत्ति रेंज: डीसी ~ 4800 हर्ट्ज

नियंत्रण गतिशील रेंज: 85 डीबी

नियंत्रण सटीकता: ± 1 डीबी,

बंद लूप समय: आम तौर पर 100 मिमी

ज्या

नियंत्रण मोड: sinusoidal तरंग नियंत्रण

आवृत्ति रेंज: 1 ~ 5000 हर्ट्ज,

गतिशील नियंत्रण रेंज: 95 डीबी

बंद लूप समय: 10 मिमी;

नियंत्रण सटीकता: ± 1 डीबी; स्वीप वेग 1octave / min, क्यू मान 50

आवृत्ति संकल्प: 0.001%

स्वीप वेग: रैखिक स्वीप 0 से 6000hz / एस; लॉगरिदमिक स्वीप 0 ~ 100 अक्टूबर / मिनट

वेव विरूपण: <0.3%

झटका

नियंत्रण मोड: सीमित लंबे समय या लहर नियंत्रण;

सदमे मोड: आधा साइन लहर;

आवृत्ति रेंज: डीसी ~ 22000 हर्ट्ज;

फ़्रेम: अधिकतम.32K अवधि का समय: 0.5-3000ms

मुआवजा मोड: प्री-पल्स, पल्स के बाद, पूर्व / बाद-पल्स

नियंत्रण प्रदर्शन: 90 डीबी से अधिक गतिशील रेंज
