| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HB6205 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट / माह |

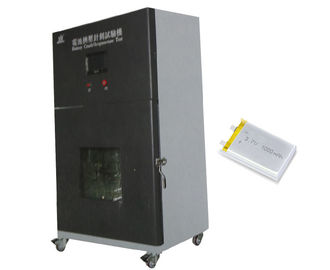

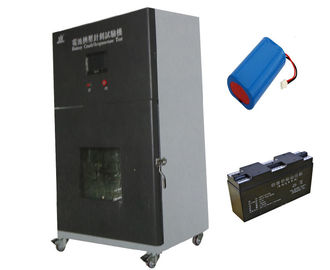

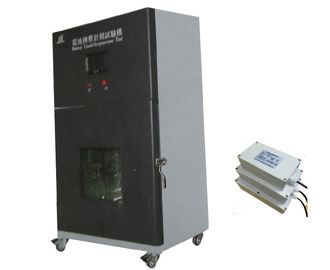

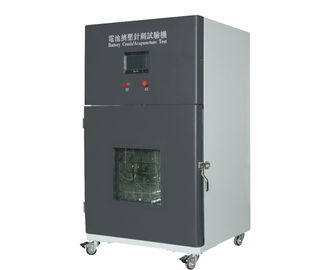

लंबवत दबाव संरचना बैटरी क्रश कील प्रवेश परीक्षक उपकरण के साथ लंबवत प्रकार
मानक
आईईसी 62133 खंड 7.3.6,8.3.5 आईईसी 60086-4 खंड 6.5.3 आईईसी 60086-1, जीबी / टी 18332.2-2001,
यूएल 1612, यूएन 38.3, जीबी / टी 31241-2014 और आदि
अनुप्रयोगों
यह बैटरी टेस्ट मशीन को बिजली के लिथियम बैटरी टर्मिनल को पर्यावरण का उपयोग करके वास्तविक रूप से अनुकरण करने के लिए डिज़ाइन किया गया है, जैसे बैटरी क्रश, प्रवेश और विभिन्न क्रशिंग / प्रवेश स्थितियों में विभिन्न परिणामों को प्रतिक्रिया दें।
परीक्षण 20 ℃ ± 5 ℃ के पर्यावरण के तापमान के तहत होना चाहिए, मसौदा अलमारी में थर्मोकूपल (बैटरी बड़ी सतह पर तय थर्मल जोड़ी का स्पर्श बिंदु) के साथ कनेक्ट होने वाली बैटरी डालें, 3 मिमी गैर जंग स्टेनलेस नाखून के केंद्र बिंदु में प्रवेश करें बैटरी 20 मिमी / एस -80 मिमी / एस की गति के साथ।
पैरामीटर
| संरचना | ऊर्ध्वाधर दबाव संरचना के साथ लंबवत प्रकार |
| इनपुट वोल्टेज | 380 वी 50 हर्ट्ज |
| दबाव की श्रेणी | 1 केएन ~ 20 केएन (नियंत्रित करने योग्य) |
| बल सहिष्णुता | ± 1% |
| क्रश रेंज | 0 ~ 400 मिमी |
| यूनिट स्विच | किलो / एन / पौंड |
| नाखून प्रवेश गति रेंज | 1 ~ 80 मिमी / एस (नियंत्रित करने योग्य) |
| गति सटीकता | ± 0.1 मिमी / एस |
| नाखून पैनेट्रेट पावर | तेल का दबाव |
| परीक्षण अंतरिक्ष | ≥ डब्ल्यू 300 * डी 300 * एच 200 मिमी |
| समग्र आयाम | W940XD780XH1620 मिमी |
| निरीक्षण खिड़की | 3 9 0 एक्स 360 मिमी (20 मिमी मोटी टेम्पर्ड विस्फोट-सबूत ग्लास) |
| प्रकाश | चैम्बर आंतरिक शीर्ष तरफ प्रकाश पर प्रकाश के साथ |
| आधार | 4 सार्वभौमिक पहियों और 4 फिक्सिंग कास्टर्स के साथ स्थापित, मुफ्त चलने और फिक्सिंग के लिए उपलब्ध है। |
| विस्फोट-प्रूफ डिवाइस | वायु रिहाई समारोह के साथ, परीक्षण करते समय उत्पादित अपशिष्ट हवा निकालें; विस्फोट प्रमाण और दबाव रिलीज समारोह के साथ, सुरक्षा कैबिनेट (300 * 300 मिमी) के पीछे की तरफ चुंबकीय सोखना प्रकार दबाव राहत द्वार, जब मजबूत हवा के झटके के साथ, राहत दरवाजा स्वचालित रूप से खुलता है, विस्फोट सदमे बल को कम करता है। |
| चैम्बर नीचे | इलेक्ट्रोलाइट और प्रायोगिक मलबे के लिए निकालने के प्रकार संग्रह उपकरण के साथ। |
| टंगस्टन इस्पात सुई | Φ3X100MM 10 टुकड़े Φ5X100MM 10pieces |
| मशीन वजन | लगभग 400 केजी |
| प्रदर्शन विधि | पीएलसी टच स्क्रीन |
1. एयर एक्स्हॉस्ट सिस्टम: लांग अक्ष मोटर एल्यूमीनियम ब्लेड ड्राइव करती है, जो किसी भी समय अपशिष्ट हवा निकालने में सक्षम होती है।
2. प्रेस बैलेंस सिस्टम: डबल होल वायु आपूर्ति, कक्ष के अंदर दबाव संतुलन सुनिश्चित करें।
3. रखरखाव प्रणाली: रखरखाव के लिए सुविधाजनक, जाल संरचना के साथ सभी भागों को नष्ट करने की जरूरत है।
4. सुरक्षा प्रणाली:
(1)। स्टेनलेस स्टील टिकाऊ, कक्ष के दरवाजे को बंद करो, सुनिश्चित करें कि मजबूत वायु प्रवाह के साथ दरवाजा खुला नहीं है।
(2)। चैम्बर दरवाजे पर माइक्रो स्विच के साथ, केवल जब कक्ष दरवाजा बंद सिस्टम सामान्य रूप से काम कर सकते हैं।
(3)। दरवाजे के प्रकार के डिजाइन के साथ पीछे की तरफ, एक तरफ हिंग, मजबूत चुंबकीय ताला वाला एक और पक्ष, जब मजबूत वायु प्रवाह सदमे के साथ, पिछला कवर स्वचालित रूप से खुलता है, इस प्रकार विस्फोट सदमे बल को कम करता है।
(4)। उच्च तापमान प्रतिरोध संरचना के साथ एकल कक्ष, ज्वलनशील विद्युत केबल्स या अन्य सामग्री के बिना।
5. मानवकरण डिजाइन
(1) क्रश बेंच और मंजिल के बीच लगभग 800 मिमी दूरी, ऑपरेशन के लिए आसान है।
(2) डबल परत गुस्सा ग्लास अवलोकन खिड़की, सुरक्षा सुनिश्चित करें और साथ ही टेस्टर्स परीक्षण की स्थिति का निरीक्षण करने में सक्षम हैं।
(3) अवलोकन के लिए सुविधाजनक, पूरे परीक्षण स्थान के लिए आंतरिक निर्मित ऊर्जा बचत प्रकाश।
6. कैमरा सिस्टम: उच्च रिज़ॉल्यूशन कैमरा सिस्टम के साथ स्थापित, परीक्षण प्रक्रिया के स्पष्ट अवलोकन के लिए सक्षम।सामान
| 3 मिमी टंगस्टन इस्पात सुई | 10 टुकड़े |
| 5 मिमी टंगस्टन इस्पात सुई | 10 टुकड़े |
| चक रिंच | एक टुकड़ा |
| स्टील सुई क्लैंप | 1 ईए |
| दबाव सेंसर सिस्टम | 1E.A. |
| फ्लैट क्रश प्लेट, व्यास 150 मिमी | एक टुकड़ा |
