| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HH054 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति करने की क्षमता: | 10 सेट / माह |

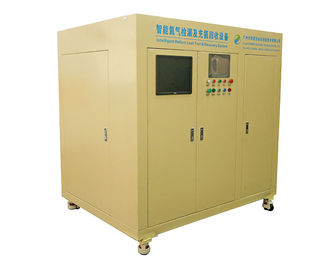

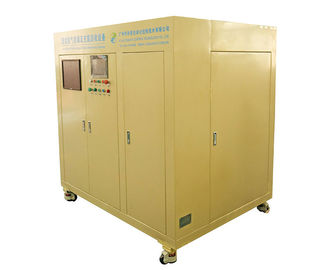

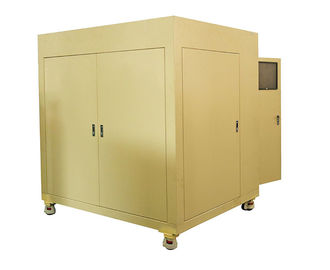

नाइट्रोजन सकल लीक डिटेक्शन सिस्टम के साथ हीलियम चार्ज और रिकवरी सिस्टम
प्रणाली का उपयोग हीलियम चार्ज रिकवरी और एयर कंडीशनिंग सिस्टम की रिसाव पहचान के लिए किया जाता है। सबसे पहले, 4.5 एमपीए के नाइट्रोजन दबाव का उपयोग करके कार्यक्षेत्र पर एक बड़े रिसाव कसने का परीक्षण किया जाता है, फिर 2.0 एमपीए हीलियम को वर्कपीस में चार्ज किया जाता है, और उसके बाद हेलियम द्रव्यमान स्पेक्ट्रोमीटर को स्निफर बंदूक के साथ वर्कपीस पर ठीक रिसाव का पता लगाने के लिए लागू किया जाता है , वर्कपीस के अंदर उस हीलियम के बाद पुनर्प्राप्त किया गया है। प्रणाली योग्य और अयोग्य कार्यक्षेत्र, और अयोग्य उत्पाद के रिसाव बिंदु निर्धारित कर सकते हैं।
मूल तकनीकी संकेतक
workpiece | समेकित प्रशीतन प्रणाली |
वर्कपीस की अधिकतम आंतरिक मात्रा | 100 एल |
सकल रिसाव का पता लगाने के लिए गैस | उच्च दबाव नाइट्रोजन |
सकल रिसाव का गैस दबाव का पता लगाने | 4.5 एमपीए (नीचे समायोज्य) |
रिसाव के हीलियम दबाव | 2.0 एमपीए (नीचे समायोज्य) |
योजक | 1/4 "मानक त्वरित महिला कनेक्टर के 2 सेट इंटरमीडिएट एडाप्टर के साथ, इसे वर्कपीस के 1/4 "सुई वाल्व इंटरफेस, 1 ½ थ्रेडेड इंटरफ़ेस और 1 ¼threaded इंटरफेस के लिए अनुकूलित किया जा सकता है। |
टेस्ट चक्र | 8 मिनट / पीसी |
अन्य | उपकरण को ग्राहक की साइट पर भरने और डिस्चार्जिंग डिवाइस से जोड़ा जा सकता है, डिस्चार्ज पाइपलाइन उपकरण की वसूली पाइपलाइन से जुड़ा हुआ है, और चार्जिंग पाइपलाइन उपकरण की चार्जिंग पाइपलाइन से जुड़ा हुआ है; दो उपकरणों की भरने की प्रक्रिया एक ही समय में की जा सकती है, लेकिन रीसाइक्लिंग प्रक्रिया को एक समय में केवल एक कार्यक्षेत्र के लिए संसाधित किया जा सकता है, फिर एक और कार्यक्षेत्र स्वचालित रूप से पुनर्नवीनीकरण किया जाएगा। |
हीलियम वसूली दर | ≥98% |
उपकरण का आकार | 2.0 * 1.5 * 1.8 एम |
उपकरण शोर | ≤70 डेसिबल (निकास प्रक्रिया में सिलेंसर के साथ) |
लाभ:
हीलियम गैस टैंक की मात्रा को कम करने के लिए उपकरण 55bar उच्च दबाव वाले हीलियम गैस भंडारण को गोद लेते हैं। उपकरण के अंदर उच्च दबाव टैंक स्थापित किया जाता है, जो उपकरण कॉम्पैक्ट बनाता है और इसमें एक छोटा पदचिह्न होता है।
हीलियम प्रदूषण से ग्राहक की स्वच्छ निरीक्षण कार्यशाला की रक्षा के लिए, उपकरणों के सभी जोड़ों को यह सुनिश्चित करने के लिए एक रिसाव पहचान प्रक्रिया के अधीन किया जाता है कि पूरे उपकरण रिसाव नहीं होंगे।
कंप्यूटर और स्कैन कोड बंदूक के साथ सुसज्जित, आंतरिक कार्यक्रम उत्पादन लाइन के उत्पादन प्रणाली से जुड़ा हुआ है।
INFICON P3000 रिसाव डिटेक्टर को अपनाने, उच्चतम रिसाव पहचान दर 1.0E-8Pa.m3 / sec है।

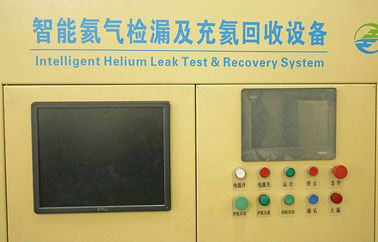

प्रणाली को पीएलसी द्वारा नियंत्रित किया जाता है, जिसे टच स्क्रीन पर संचालित किया जाता है।
