| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HH0807A |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 समूह |
A. सिस्टम परिचय:
यह ISO16750.4clause 5.4: बर्फ के पानी के झटके परीक्षण के अनुरूप है, इसका उपयोग इलेक्ट्रिकल और इलेक्ट्रॉनिक सिस्टम के नकली वातावरण के लिए सुरक्षा परीक्षण के लिए किया जाता है जो विभिन्न सड़क वाहनों पर पानी के छींटे के अधीन हो सकता है।
B. तकनीकी पैरामीटर:
| आदर्श | HH0807A |
| नमूना जांच | इलेक्ट्रिकल और इलेक्ट्रॉनिक सिस्टम सड़क वाहनों पर पानी के छींटे के अधीन हो सकते हैं |
| स्टूडियो का आकार | 100 × 105 × 108 (डी × डब्ल्यू × एच) सेमी |
| परीक्षण बेंच क्षेत्र | φ60cm |
| परीक्षण बेंच असर | 50kg |
| परीक्षण बेंच ऊंचाई समायोजन | 20 सेमी |
| तापमान सीमा | आर टी + 10 ℃ ~ 150 ℃ |
| तापन दर | आर टी + 10 ℃ ~ 150 ℃ ≤40min |
| शक्ति | AC230V 50 हर्ट्ज या अनुकूलित |
| नियंत्रण प्रणाली | मित्सुबिशी पीएलसी इलेक्ट्रिक कंट्रोल |
| ऑपरेशन इंटरफ़ेस | 7 इंच का कलर टच स्क्रीन ऑपरेशन |
| टेस्ट मॉडल | स्पलैश पानी का परीक्षण |
| परीक्षण चक्र | डिफ़ॉल्ट 100 चक्र, 0-9999 प्रीसेट हो सकते हैं |
| छप समय | 3s |
| परीक्षण तरल | डी-आयनित पानी या + 5% NaCl या + 3% एरिज़ोना फाइन डस्ट |
| पानी के तापमान का परीक्षण करें | 0-4 डिग्री सेल्सियस |
| ठंडा करने की दर | 20 ℃ ~ 2 ℃ ≤60min |
| पानी का प्रवाह | 3-4L / 3s |
| जेट नोजल और परीक्षण नमूने के बीच की दूरी | 325 ± 25mm |
| छप पानी की ओरिएंटेशन | नमूना वास्तविक स्थिति के अनुसार टर्नटेबल पर रखा जाता है, स्थिति (एकल-दिशा छप) या रोटेशन मोड (बहु-दिशात्मक स्प्रे) चुनने के लिए वास्तविक स्थिति के अनुसार। |
| DUT हीटिंग | उष्मन तंत्र |
संरचनात्मक डिजाइन का परिचय
यह उत्पाद उच्च गुणवत्ता वाली सामग्री से बना है, जिसे उन्नत प्रसंस्करण उपकरण द्वारा संसाधित किया जाता है, और बाहरी आवरण की सतह को स्प्रे, सुंदर और सपाट किया जाता है। रंग समन्वित है, आर्क को डिज़ाइन किया गया है, और लाइनें चिकनी और प्राकृतिक हैं। लाइनर काम के दौरान एक सीमित स्थान होने के लिए डिज़ाइन किया गया है और आयातित उच्च गुणवत्ता वाले स्टेनलेस स्टील से बना है। इनडोर नमूना धारक और अन्य सहायक सामान स्टेनलेस स्टील से बने होते हैं, जिसमें उचित डिजाइन और स्थायित्व होता है। राष्ट्रीय मानकों के अनुपालन के आधार पर, सभी पहलुओं की स्थिरता के आधार पर उपकरण अधिक व्यावहारिक और नियंत्रित करना आसान है। इसके अलावा, डिवाइस में आसान स्थापना, सरल ऑपरेशन और आसान दिनचर्या रखरखाव की विशेषताएं हैं।
1. उपकरण के बाहरी आवरण उच्च गुणवत्ता वाले जस्ती स्टील प्लेट सीएनसी मशीन उपकरण से बना है, और बाहरी आवरण की सतह को स्प्रे किया जाता है, जो अधिक चिकनी और सुंदर है।
2. भीतरी टैंक SUS316 उच्च गुणवत्ता वाले स्टेनलेस स्टील दर्पण पैनल है; ज़ूई के बाद परीक्षण माध्यम की रीसाइक्लिंग और सफाई की सुविधा के लिए, उपकरण स्टूडियो के नीचे एक फ़नल के रूप में डिज़ाइन किया गया है;
3. उपकरण की सफाई: उपकरण स्टूडियो के अंदर कई उच्च तापमान विरोधी जंग सफाई स्प्रे सिर हैं। उपकरण कार्यक्रम समाप्त होने के बाद, सोलेनोइड वाल्व खोला जाता है, और नल के पानी से जुड़ा सफाई नोजल एक बहु-प्रत्यक्ष वाशिंग स्टूडियो है;
4. नोजल मूविंग डिवाइस: नोजल ऊपरी और निचले कोष्ठक पर थर्मल इन्सुलेशन परत के साथ तय किया जाता है। जब तापमान अधिक होता है, तो ब्रैकेट काम करने वाले कक्ष से बाहर निकल जाता है और छिड़काव के दौरान जल्दी से काम करने वाले कमरे में चला जाता है;
5. फ्लोमीटर: इलेक्ट्रॉनिक फ्लोमीटर का उपयोग परीक्षण जल प्रवाह के प्रवाह को मापने के लिए किया जाता है, जो प्रवाह को नियंत्रित, समायोजित, प्रदर्शित और जमा कर सकता है। आउटपुट 4 ~ 20mADC सिग्नल कनवर्टर के माध्यम से, केंद्रीय नियंत्रक के साथ कनेक्ट, इसके द्वारा नियंत्रित और प्रदर्शन;
6. इन्सुलेशन सामग्री: उच्च घनत्व शीसे रेशा कपास इन्सुलेशन प्रदर्शन सुनिश्चित करने और एक स्थिर इनडोर तापमान बनाए रखने के लिए;
7. इनडोर नमूने के परिवर्तन को देखने के लिए एक पारदर्शी खिड़की के साथ दरवाजा प्रदान किया गया है। अवलोकन खिड़की बहु-परत खोखले टेम्पर्ड ग्लास से बना है;
8. मिश्रण प्रणाली लंबे समय से धुरी प्रशंसक मोटर और उच्च-कम तापमान प्रतिरोधी स्टेनलेस स्टील बहु-विंग प्ररित करनेवाला को ऊर्ध्वाधर संवहन ऊर्ध्वाधर प्रसार चक्र को प्राप्त करने के लिए अपनाती है, ताकि प्रयोगशाला में तापमान और आर्द्रता समान और स्थिर हो;
9. डबल-परत उच्च तापमान प्रतिरोधी उच्च शक्ति सील पट्टी का उपयोग परीक्षण क्षेत्र की सीलिंग सुनिश्चित करने के लिए दरवाजे और कैबिनेट के बीच किया जाता है। दरवाजे की आंतरिक सामग्री स्टेनलेस स्टील से बनी होती है, और दरवाजा संभाल प्रतिक्रिया के बिना बनाया जाता है, जिससे ऑपरेशन आसान हो जाता है;
10. परीक्षण छेद (मशीन के बाईं ओर) बाहरी परीक्षण पावर केबल या सिग्नल केबल (एपर्चर 50 मिमी) के लिए इस्तेमाल किया जा सकता है;
11. उपकरण के पंप और प्रशीतन प्रणाली को नीचे स्थापित किया गया है, और शीतलन प्रभाव और विश्वसनीयता सुनिश्चित करने के लिए कंप्रेसर को फ्रांस में ताइकांग ब्रांड से आयात किया जाता है।
12. मशीन के तल पर उच्च-गुणवत्ता वाली निश्चित-स्थिति पु जंगम पहिया स्थापित करें, जो आसानी से मशीन को निर्दिष्ट स्थिति में ले जा सकते हैं और ज़ुई के बाद ढलाईकार को ठीक कर सकते हैं;
13. उपकरण का नियंत्रण भाग उपकरण के दाईं ओर डिज़ाइन किया गया है। यह तापमान नियंत्रक, नियंत्रण स्विच, पानी की टंकी, आदि के साथ वितरित किया जाता है। यह संचालित करना आसान है, सरल और बनाए रखना आसान है।
सर्किट नियंत्रण और सुरक्षा प्रणाली
7-इंच एलसीडी टच स्क्रीन कंट्रोलर के साथ, पीएलसी कंट्रोल क्रमशः तापमान, पंप और प्रवाह और परीक्षण समय को नियंत्रित कर सकता है; प्रवाह सीधे टच स्क्रीन पर प्रदर्शित होता है।
1. आयात करने वाले घटक;
2. कोई फ्यूज संरक्षण स्विच;
3. अधिभार, रिसाव, पूरी तरह से म्यान टर्मिनल ब्लॉकों;
4. स्वचालित शटडाउन और अन्य सुरक्षा के साथ;
शीतलन प्रणाली
1. कंप्रेसर: पूरी तरह से संलग्न फ्रांस Taikang;
2. प्रशीतन विधि: यांत्रिक प्रशीतन;
3. संक्षेपण मोड: मजबूर हवा ठंडा;
4. रेफ्रिजरेंट: R404A (पर्यावरण के अनुकूल);
5. पूरे सिस्टम पाइपलाइन वेंटिलेशन और दबाव 48H रिसाव परीक्षण के लिए परीक्षण किया जाता है;
6. हीटिंग और शीतलन प्रणाली पूरी तरह से स्वतंत्र है;
7. आंतरिक सर्पिल सर्द कॉपर ट्यूब;
8. ढलान बाष्पीकरण करनेवाला;
9. सूखी फिल्टर, सर्द प्रवाह खिड़की, मरम्मत वाल्व, तेल विभाजक, सोलनॉइड वाल्व और तरल भंडारण टैंक सभी आयातित मूल भाग हैं;
उपयोग की शर्तें
1. परिवेश का तापमान: 5 ° C ~ +32 ° C
2. परिवेश आर्द्रता: %85%
3. बिजली की आवश्यकता: AC380 (% 10%) V / 50HZ तीन चरण पांच-तार प्रणाली
4. पूर्व-स्थापित क्षमता: लगभग 16KW

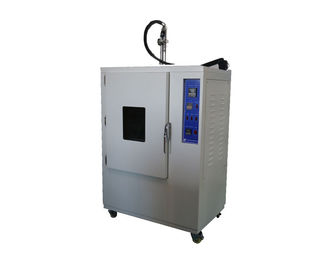

संदर्भ के लिए चित्र:
