उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| इलेक्ट्रोड सामग्री: | प्लैटिनम | इलेक्ट्रोड दबाव: | 1 N 0.05 एन |
|---|---|---|---|
| इलेक्ट्रोड कोण: | 204 | शॉर्ट सर्किट करेंट: | 1 ± 0.1A 1 1 |
| टपकने की ऊँचाई: | 30 ~ 40mm | ड्रिप अंतराल: | समायोज्य |
| हाई लाइट: | ऑडियो माप उपकरण,ड्रॉप परीक्षण उपकरण |
||
IEC 60065: 2014 खंड 13.4 ट्रैकिंग टेस्ट उपकरण
मानक :
IEC 60065 के अनुरूप: 2014 खंड 13.4, IEC60335-1 खंड 29.2, अनुलग्नक एन
आवेदन :
इसका उपयोग ट्रैकिंग के प्रदर्शन के सापेक्ष प्रतिरोध के निर्धारण के लिए किया जाता है, जो एक विद्युत क्षेत्र की कार्रवाई के तहत ठोस विद्युत इन्सुलेट सामग्री होती है, जब सतह अशुद्धियों वाले पानी के संपर्क में होती है।
परीक्षण नमूना :
प्रकाश उपकरण, कम वोल्टेज बिजली के उपकरण, घरेलू बिजली के उपकरण, मशीन उपकरण, बिजली के उपकरण, बिजली के उपकरण, बिजली के उपकरण, इलेक्ट्रॉनिक उपकरण, बिजली के उपकरण, सूचना प्रौद्योगिकी उपकरण, इन्सुलेशन सामग्री, इंजीनियरिंग प्लास्टिक, विद्युत कनेक्टर, सहायक उपकरण उद्योग।
फ़ीचर:
लीकेज ट्रैकिंग टेस्ट (ट्रैकिंग इंडेक्स टेस्टिंग) का कार्य सिद्धांत यह है कि आवश्यक ऊंचाई (35 मिमी) और आवश्यक समय (30 एस) में आवश्यक मात्रा के तरल (0.1% एनएच 4 सीएल) प्लैटिनम इलेक्ट्रोड के बीच वोल्टेज के साथ गिरता है ठोस इन्सुलेट सामग्री की सतह पर 2 मिमी × 5 मिमी)। इस प्रकार उपयोगकर्ता विद्युत क्षेत्र और नम या दूषित माध्यम के संयुक्त प्रभाव के तहत ठोस इन्सुलेट सामग्री सतह के ट्रैकिंग प्रतिरोध प्रदर्शन का मूल्यांकन करते हैं। एक शब्द में, इस डिवाइस का उपयोग तुलना ट्रैकिंग सूचकांक (CT1) और विद्युत प्रतिरोध सूचकांक (PT1) को मापने के लिए किया जाता है।
पैरामीटर :
| टाइमिंग डिवाइस | 9999X0.1S संकल्प | ड्रिप अंतराल | एडजस्टेबल | |
| इलेक्ट्रोड सामग्री | प्लैटिनम | टपकने की ऊँचाई | 30 ~ 40mm | |
| इलेक्ट्रोड विनिर्देशों | 5 मिमी * 2mm | देरी से दबाना | 0.2S (सोलनॉइड वाल्व खुला समय) | |
| इलेक्ट्रोड रिक्ति | 4 ± 0.1 मिमी | ड्रिप का आकार | 45 ~ 50 बूंद / सेमी 3 | |
| इलेक्ट्रोड दबाव | 1 N 0.05 एन | विलंबित विद्युत परिपथ | 2 ± 0.1S (0.5A पर) | |
| इलेक्ट्रोड कोण | 60 डिग्री | परीक्षण वोल्टेज रेंज | 0 1.5 600V 1.5 1.5 | |
| शॉर्ट सर्किट वोल्टेज ड्रॉप | 8% मैक्स | विद्युत मापदंडों | 1.5KW / 127VAC / 60Hz | |
| शॉर्ट सर्किट करेंट | 1 ± 0.1A 1 1 | काम की मात्रा | > 0.5 M 0.1 (0.1 M³by विकल्प) | |
| पर्यावरणीय आवश्यकताएं | 0 ~ 40 ℃ /% 80% सापेक्ष आर्द्रता | |||
| मानक | GB4207, GB4706, IEC60695, IEC60112, UL746A, ASTMD3638। | |||

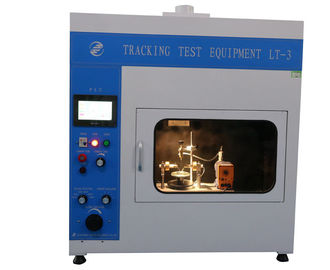

संदर्भ के लिए चित्र:
