उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HongCe |
प्रमाणन: | Calibration certificate(cost additional) |
मॉडल संख्या: | डीसी-2000 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | प्लाईवुड |
प्रसव के समय: | 30 दिन |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 10 समूह |
कंपन जनरेटर के साइन बल: | 2000 किग्राफ़ (20000N) | कंपन जनरेटर की आवृत्ति रेंज: | 5 ~ 3000Hz |
---|---|---|---|
पावर एम्पलीफायर दक्षता: | >95% | एक्सेलेरोमीटर की आवृत्ति रेंज: | ± 10% 0.3-8000Hz |
हाई लाइट: | ऑडियो माप उपकरण,ड्रॉप परीक्षण उपकरण |
IEC 60065 ऑडियो वीडियो सूचना परीक्षण इलेक्ट्रिक कंपन परीक्षण प्रणाली
इलेक्ट्रिक कंपन परीक्षण प्रणाली DC-2000
उत्पाद की जानकारी:

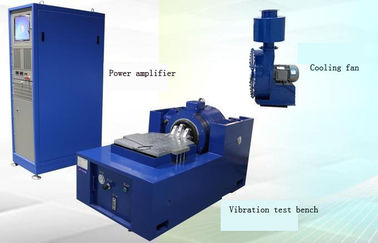

कंपन परीक्षण प्रणाली में चार भाग होते हैं: कंपन परीक्षण बेंच, पावर एम्पलीफायर, नियंत्रक और शीतलन प्रशंसक।
1. कंपन परीक्षण बेंच
हिल तालिका के काम सिद्धांत:
एनर्जेटिक कंडक्टर चुंबकीय क्षेत्र में विद्युत चुम्बकीय बल द्वारा संचालित होता है। जब विद्युत चुम्बकीय कंपन बेंच के चुंबकीय सर्किट में गतिशील सर्कल बारी-बारी से वर्तमान सिग्नल से गुजरता है, तो चुंबकीय सर्किट में एक रोमांचक बल उत्पन्न होता है।
डायनेमिक सर्कल:
विद्युत कंपन तालिका का सबसे महत्वपूर्ण हिस्सा गतिशील सर्कल है, गतिशील सर्कल एक सक्रिय प्रणाली है। यह कॉइल को ड्राइव करता है जिसे चुंबकीय सर्किट सिस्टम द्वारा उत्पन्न कार्यशील वायु अंतराल में रखा जाता है, जिससे ड्राइव कॉइल को सक्रिय करके मुक्त और नीचे कंपन प्राप्त किया जा सकता है।
उत्तेजना का तार:
विद्युत कंपन तालिका के उत्तेजना का तार ऊपरी उत्तेजना और निचले उत्तेजना में विभाजित है। दोनों एक साथ गतिशील कुंडल के रूप में दो परस्पर लंबवत चुंबकीय क्षेत्र बनाते हैं। जब ऊर्जा सक्रिय होती है तो चुंबकीय प्रेरण बल उत्पन्न करने के लिए कॉइल को एक दूसरे से काटा जाता है, इस तरह, कंपन बेंच गतिशील कुंडल और उत्तेजना के बीच में कटौती करके आवश्यक रोमांचक बल उत्पन्न करता है।
2. पावर एम्पलीफायर
पावर एम्पलीफायर का कार्य सिद्धांत: तीन-चरण एसी पावर को बिजली आवृत्ति ट्रांसफार्मर द्वारा अलग किया जाता है, हिरन को तीन-चरण पूर्ण-पुल फ़िल्टर पर भेजा जाता है, और फिर कम-रिपल डीसी बिजली की आपूर्ति एच को भेजी जाती है। संधारित्र फ़िल्टरिंग के माध्यम से -bridge ट्रांसफार्मर, और आउटपुट वोल्टेज की लहर सामान्य मोड और सामान्य मोड चोक कॉइल से गुजरती है, और कंपन तालिका के लिए फ़िल्टर और आउटपुट होती है।
3. नियंत्रण भाग
हमारे नियंत्रक दुनिया के सबसे उन्नत डीएसपी फ्रेमवर्क और नियंत्रण एल्गोरिथ्म, 32-बिट फ्लोटिंग-पॉइंट 450 मेगाहर्ट्ज डीएसपी प्रोसेसर, उच्च-प्रदर्शन 24-बिट एडीसी, 130 डीबी डायनेमिक रेंज तक, विश्वसनीय नियंत्रण गुणवत्ता सुनिश्चित करते हैं। उसी समय, नियंत्रक आपको सबसे व्यापक कंपन नियंत्रण सॉफ्टवेयर मॉड्यूल प्रदान कर सकता है, जिसमें शामिल हैं: यादृच्छिक, साइनसोइडल, क्लासिक शॉक, अनुनाद खोज और निवास, सदमे प्रतिक्रिया स्पेक्ट्रम नियंत्रण, साइन प्लस यादृच्छिक, साइन प्लस साइन, यादृच्छिक या यादृच्छिक: दीर्घकालिक तरंग प्रजनन और अन्य पहुँच सुविधाएँ। प्रत्येक फ़ंक्शन मॉड्यूल बुनियादी और वैकल्पिक फ़ंक्शन प्रदान करता है, और उपयोगकर्ता आवश्यक कार्यों को आवश्यकतानुसार अनुकूलित कर सकता है।
(उपरोक्त इकाइयों को समग्र ऑपरेशन के लिए पावर एम्पलीफायर बॉक्स में बनाया जा सकता है या अलग से रखा जा सकता है)
4. कार्यक्षेत्र विस्तार काउंटरटॉप
पैरामीटर :
कंपन जनरेटर ( DC-2000 ) | |
साइन फोर्स | 2000 किग्राफ़ (20000N) |
रैंडम फोर्स | 2000 किग्राफ़ (20000N) |
प्रभाव बल | 4000 किग्राफ़ (40000N) |
आवृत्ति सीमा | 5 ~ 3000Hz |
निरंतर विस्थापन (आयाम) | 0-51 मिमी, प्रीसेट |
कंपन अलगाव आवृत्ति | 2.5Hz |
स्तर एक गुंजयमान आवृत्ति | 2600 ± 5% हर्ट्ज |
काउंटरटॉप स्क्रू | 17 * M10 |
चुंबकीय प्रवाह रिसाव | <1MT |
अधिकतम गति | 2m / s |
अधिकतम त्वरण | 980 मी / से 2 (100 ग्राम) |
चलती भागों के बराबर द्रव्यमान | 20 किलो |
गतिशील कुंडल व्यास | Φ280mm |
मैक्स। लोड हो रहा है | 300 किलो |
वजन | 2695kg |
स्विचिंग पावर एम्पलीफायर ( KA-21 ) | |
एम्पलीफायर आउटपुट | 21KVA |
रेटेड आउटपुट वोल्टेज | 120Vrms |
शोर अनुपात का संकेत | > 65dB |
पावर एम्पलीफायर दक्षता | > 95% |
प्रणाली सुरक्षा | तापमान संरक्षण, अधिक विस्थापन संरक्षण, अधिक वोल्टेज संरक्षण, अधिक वर्तमान सुरक्षा, अंडर वोल्टेज संरक्षण, बाहरी सुरक्षा, तर्क सुरक्षा |
आयाम | 1800 * 900 * 800 मिमी |
वजन | 450 किलो |
कार्यक्षेत्र विस्तार काउंटरटॉप ( टीबी -1010) | |
टेबल का आकार | 1000 मिमी × 1000 मिमी |
टेबल वजन | 60 किग्रा |
उच्चतम आवृत्ति | 200Hz |
स्तर तालिका ( S-1010) वैकल्पिक | |
टेबल का आकार | 1000 मिमी × 1000 मिमी |
टेबल वजन | 60 किग्रा |
उच्चतम आवृत्ति | 200Hz |
कंप्यूटर और संबंधित सहायक उपकरण | |
मेज़बान | लेनोवो |
मॉनिटर | इलेक्ट्रिक चैंबर की आरक्षित स्थिति के अनुसार अनुकूलित |
फैन (FJ-2000) | |
फैन पावर | 7.5KW |
हवा की मात्रा | 0.71 एम 3 / एस |
हवा का दबाव | 3.5Kpa |
आयाम | 500 * 300 * 200 मिमी |
डक्ट की लंबाई | 4m |
वजन | 140kg |
एक्सेलेरोमीटर ( JF ) | |
संवेदनशीलता | 150pc / जी |
आवृत्ति सीमा | ± 10% 0.3-8000Hz |
माप सीमा | 2000g |
प्रभाव प्रतिरोध | 2500g |
रेखा लंबाई | 5m |
परिचालन तापमान | -40-150 ℃ |
वजन | 35Gram |
इंस्टॉलेशन तरीका | M5 |
