| ब्रांड नाम: | HongCe |
| मॉडल संख्या: | HK1504 |
| एमओक्यू: | 1 सेट |
| कीमत: | Negotiatable |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट / महीना |
IEC60669-1 स्व बैलेंस्ड लैंप स्विच पीएलसी कंट्रोल पूरी तरह से स्वचालित ब्रेकिंग क्षमता धीरज परीक्षक
उत्पाद का परिचय :
यह डिवाइस ब्रेकिंग क्षमता और सामान्य ऑपरेशन जीवन परीक्षण के लिए उपयुक्त है जो स्व बैलेंस्ड लैंप लोड के लिए है। स्व बेलेस्ट लैंप (एसबीएल) लोड एस के लिए अभिप्रेत है, अत्यधिक पहनने या अन्य हानिकारक प्रभाव के बिना, स्वयं बैलेस्ट लैंप सर्किट को नियंत्रित करते समय होने वाले विद्युत और थर्मल तनाव का सामना करना पड़ेगा। यह सत्यापित करने के लिए कि क्या स्विच निरंतर रूप से चल रहा है और न ही संपर्कों की वेल्डिंग होती है, किसी भी संपर्क आसंजन घटना या दीर्घकालिक समापन या वियोग घटना, यह परीक्षण करने के लिए कि क्या अत्यधिक पहनने या अन्य हानिकारक परिणाम हैं।
इस प्रणाली को IEC60669-1: 2017 क्लॉज 19.3 और IEC60669-2-1: 2015 क्लॉज 19.109 के मानक के अनुसार डिजाइन और निर्मित किया गया है। यह एक पूरी तरह से स्वचालित परीक्षण प्रणाली है जो एक बुद्धिमान औद्योगिक नियंत्रण प्रणाली (बिल्ट-इन ऑसिलोस्कोप), एक स्विच एंड्योरेंस परीक्षक, और एक स्व-बैलेंस्ड लैंप लोड बॉक्स सहित 250V की रेटेड वोल्टेज के साथ स्विच की टेस्ट पठनीयता पर आधारित है । (130V के रेटेड वोल्टेज के साथ स्विच को अलग से स्व-रोशन लैंप लोड बॉक्स के साथ कॉन्फ़िगर करने की आवश्यकता है)
उत्पाद सुविधा :

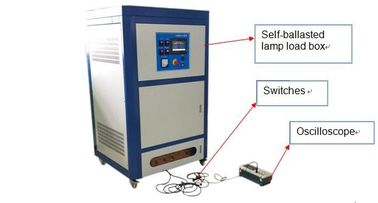

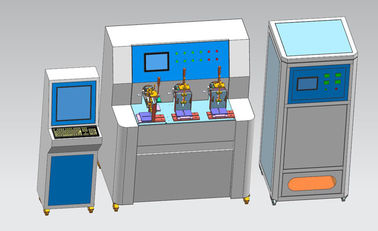

1. इस प्रणाली में एक बुद्धिमान औद्योगिक नियंत्रण प्रणाली, एक स्विच धीरज परीक्षक और एक स्व-रोशन लैंप लोड बॉक्स शामिल हैं। उनमें से, स्विच जीवन परीक्षक और स्व-बैलेस्ट लैंप लोड बॉक्स को अलग से इस्तेमाल किया जा सकता है।

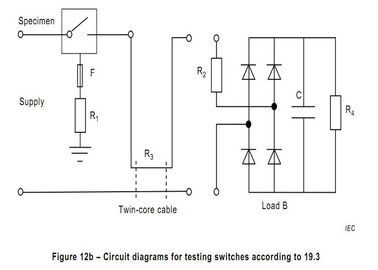

2. बुद्धिमान औद्योगिक नियंत्रण प्रणाली मुख्य रूप से IEC60669-1: 2017 क्लॉज 19.3 के लिए है, बिल्ट-इन ऑसिलोस्कोप, जब एलईडी लाइट स्विच चालू होता है, तो यह वोल्टेज, करंट, करंट पीक वैल्यू I पीक और इंटीग्रल वैल्यू 2 जमा कर सकता है। इस सर्किट के टी, और वर्तमान तरंग उत्पादन कर सकते हैं। और सिस्टम गणना के माध्यम से, मानक डेटा की तुलना में, एक योग्य या अयोग्य निर्णय लेते हैं।
3. स्विच जीवन परीक्षक में तीन स्वतंत्र रैखिक तंत्र और एक विद्युत नियंत्रण प्रणाली होती है। इसका उपयोग रैखिक स्विच (बटन, घुमाव, जहाज के प्रकार, टॉगल) बनाने और ब्रेक करने की क्षमता और सामान्य ऑपरेशन परीक्षण की क्षमता का परीक्षण करने के लिए किया जा सकता है। मशीन सर्वो मोटर द्वारा संचालित है और पीएलसी द्वारा नियंत्रित है। यह परीक्षण समय, परीक्षण गति, 'ऑन' अवधि (25 + 5 0%) 'ऑफ' अवधि (750 -5%) और परीक्षण स्ट्रोक सेट कर सकता है। लोड कनेक्शन पोर्ट के साथ, अलग-अलग टेस्ट लोड को आवश्यकतानुसार जोड़ा जा सकता है, जैसे टंगस्टन फिलामेंट लैंप लोड, बाहरी रूप से बैलेंस्ड लैंप लोड, टीवी लोड, इंडक्टिव लोड, कैपेसिटिव लोड, मोटर लोड और इतने पर।
4. स्व बेलेस्टेड लोड लॉक्स शिपमेंट से पहले मानक लोड शर्तों के साथ पूर्व निर्धारित किया गया है। जब तक परीक्षण वोल्टेज को 250V ~ तक समायोजित किया जाता है, तब तक ऑपरेटर स्विच बटन को उसी रेटेड वर्तमान के साथ दबाता है जब स्विच का परीक्षण किया जाता है, और इसकी रेटेड शक्ति, आवेग तरंग, मैं चोटी और I 2 t संबंधित आवश्यकताओं को पूरा करता है। मानक। पूरी मशीन में 3 चैनल हैं, केवल 250V के रेटेड वोल्टेज के साथ स्विच के लिए, जिनमें से दो चैनल 250W (IEC60669-1: 2017 क्लाज 19.3) हैं, और दूसरा चैनल 400W (IEC60669-2-1: 2015 क्लाज 19.109) है । इस सेल्फ रोस्टेड लोड लॉक्स में कैलिब्रेशन मोड और कैलिब्रेशन डेडिकेटेड पोर्ट है, बिल्ट-इन 90 डिग्री क्लोजिंग प्लेट, इंडस्ट्रियल कंट्रोल सिस्टम से जुड़ा, वेवफॉर्म को आउटपुट कर सकता है, मैं पीक करंट वैल्यू और आई 2 टी एनर्जी वैल्यू, उपकरण के लिए पूरी तरह से स्टैंडर्ड कैलिब्रेशन रिक्वायरमेंट्स को पूरा करता हूं। ।
तकनीकी पैमाने:
| मद | सामग्री |
| शक्ति | ग्राउंड AC220V 5% / 50Hz के साथ एकल चरण |
| बुद्धिमान औद्योगिक नियंत्रण प्रणाली | IPC: IPC-810E कॉन्फ़िगरेशन सॉफ़्टवेयर: E5 ऑस्किलोस्कोप: टेक्ट्रोनिक्स या एजिलेंट अधिग्रहण मॉड्यूल: कई WDH = 600 * 500 * 1450 मिमी, सतह इलेक्ट्रोस्टैटिक पाउडर छिड़काव |
| स्विच धीरज परीक्षक | स्टेशन: 3 स्वतंत्र परीक्षण स्टेशन नियंत्रण प्रणाली: 7 इंच का रंग एलसीडी टच स्क्रीन + पीएलसी + सर्वो मोटर, इसमें एक संचार इंटरफेस है, जो ऑनलाइन उपयोग या अन्य उपकरणों (जैसे विभिन्न भार) के साथ संचार के लिए सुविधाजनक है, जिससे डेटा संग्रह और आंकड़े सक्षम होते हैं। टेस्ट स्ट्रोक: 0.1 mm 100 मिमी, पूर्व निर्धारित किया जा सकता है टेस्ट गति: 0.1 speed 200 मिमी / सेकंड, पूर्व निर्धारित किया जा सकता है ऑन / ऑफ समय: 'ऑन' अवधि कुल चक्र का (25 + 5 0)% होगी और 'ऑफ' अवधि (750 -5)%, 0.1 .9 99.9 प्रीसेट हो सकता है संचालन दर: 3 - 40 बार सेट किया जा सकता है, परीक्षण स्ट्रोक, परीक्षण गति और चालू / बंद समय सेटिंग के साथ जुड़ा हुआ है अलार्म का पता लगाना: अंतर्निहित पहचान सर्किट, जब उत्पाद को अयोग्य घोषित किया जाता है, तो एक श्रव्य और दृश्य अलार्म होता है, और पाठ संकेत होते हैं: 1. जब स्विच बंध जाता है, निरंतर चालन होता है; 2. जब बिजली का झटका बाहर जलता है, तो इसे कनेक्ट नहीं किया जा सकता है; 3. जब गिनती आती है। लोड कनेक्शन पोर्ट: अलग-अलग टेस्ट लोड को जरूरत के अनुसार जोड़ा जा सकता है, जैसे टंगस्टन फिलामेंट लैंप लोड, बाहरी रूप से बैलेंस्ड लैंप लोड, टीवी लोड, इंडक्टिव लोड, कैपेसिटिव लोड, मोटर लोड और इतने पर। आयाम: W1250mm × D650mm × H1150mm; वजन: 100 किग्रा। |

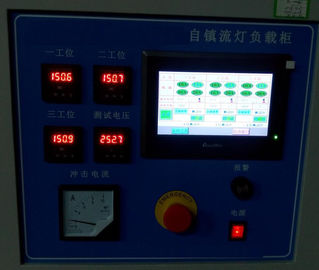

| स्व-रोशन लैंप लोड बॉक्स | डिजिटल वोल्टेज मान: रेंज 0 ~ 300V, सटीक 0.5, डिजिटल पावर मान: 0 ~ 9KW, सटीक 0.5 आउटपुट चैनल: 3 चैनल (दो चैनल 250W हैं और दूसरा चैनल 400W है) स्विच रेटेड वोल्टेज: 250V ~, इनपुट वोल्टेज समायोज्य है, सभी ऑपरेटिंग मापदंडों को 250V ~ पर सेट किया जाता है, जिसमें W, I चोटी , I 2 t, और वर्तमान तरंग तरंगों को शामिल किया जाता है। रेटेड वर्तमान 10A, 13A, 16A, 20A चार वैकल्पिक प्रत्येक डिवाइस एक क्लोजिंग कंट्रोल डिवाइस (टच स्क्रीन सेलेक्ट "कैलिब्रेशन" फंक्शन) प्रदान करता है, हर बार 90 डिग्री के एंगल कंडक्शन में होता है, इस फंक्शन का इस्तेमाल शुरुआती इक्विपमेंट कैलिब्रेशन और मेजरमेंट वेरिफिकेशन के लिए किया जा सकता है। पर / लंबे समय से संरक्षण समारोह के साथ, 1 ~ 99S की सुरक्षा समय पूर्व निर्धारित, शटडाउन अलार्म संरक्षण हो सकता है। |
| पर्यावरण का उपयोग करें | तापमान 5 ~ 40 डिग्री सेल्सियस, सापेक्ष आर्द्रता 20 ~ 90% आरएच, वायुमंडलीय दबाव 80 ~ 106kpa। कोई गंभीर कंपन, कोई विद्युत चुम्बकीय हस्तक्षेप, कोई धूल, संक्षारक गैस, अच्छा गर्मी अपव्यय। |
